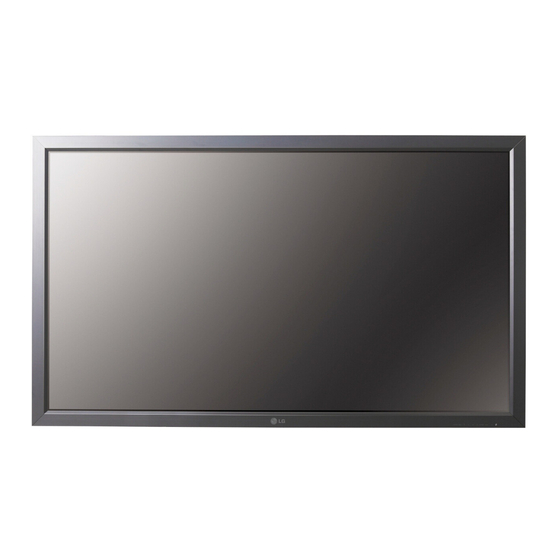

- Seite 1 BENUTZERHANDBUCH MONITOR SIGNAGE Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. MONITOR SIGNAGE-MODELLE 65VS10 www.lg.com...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS INHALTSVERZEICHNIS - DivX-Registrierungscode LIZENZEN - Deaktivieren der DivX-Funktion MONTAGE UND HERSTELLEN VON VORBEREITUNG VERBINDUNGEN Auspacken Anschluss an HD-Receiver, DVD-Player, Optionales Zubehör Camcorder, Kamera, Spielekonsole oder Teile und Tasten Videorekorder Anschließen der Lautsprecher - HDMI-Anschluss Portrait Layout - HDMI/DVI-Anschluss Installation an einer Wand - Komponenten-Anschluss - AV(CVBS)-Anschluss FERNBEDIENUNG... -
Seite 3: Lizenzen
LIZENZEN LIZENZEN Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com. HDMI, das HDMI Logo und High-Definition Multimedia Interface sind Marken- zeichen oder eingetragene Markenzeichen von HDMI Licensing LLC. ÜBER DIVX-VIDEO: DivX® ist ein digitales Videoformat der Firma DivX, LLC, einem Tochterunternehmen der Rovi Corporation. -
Seite 4: Montage Und Vorbereitung
MONTAGE UND VORBEREITUNG MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. -
Seite 5: Optionales Zubehör
MONTAGE UND VORBEREITUNG Optionales Zubehör Optionale Zubehörteile zur Produktverbesserung können ohne vorherige Ankündigung geändert und neue Zubehörteile hinzugefügt werden. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem Zubehör. Schrauben/Ka- Kabelhalter/Ka- Lautsprecher belbinder Lautsprechersatz HINWEIS Kabelhalter/Kabelbinder sind in einigen Ländern und für einige Modelle möglicherweise nicht verfüg- bar. -
Seite 6: Teile Und Tasten
MONTAGE UND VORBEREITUNG Teile und Tasten Betriebsanzeige Leuchtet: Eingeschaltet Leuchtet nicht: Ausgeschaltet Bildschirmtasten Bildschirmanzeigen RS-232C HDMI / DVI RGB IN AUDIO COMPONENT IN AV IN / OUT (CONTROL) (RGB/DVI) VIDEO AUDIO VIDEO AUDIO RGB OUT Anschlussfeld ( Siehe S.36 bis S.38 ) Bildschirmanzeigen Beschreibung INPUT (EINGANG) -
Seite 7: Anschließen Der Lautsprecher
MONTAGE UND VORBEREITUNG Anschließen der Lautspre- Portrait Layout cher - Nicht für alle Modelle zutreffend. - Nicht für alle Modelle zutreffend. Wenn Sie die Installation im Portrait Layout durch- Befestigen Sie den Lautsprecher mit einer führen, drehen Sie den Monitor im Uhrzeigersinn Schraube wie dargestellt. -
Seite 8: Installation An Einer Wand
Verletzungen verur- Beachten Sie das Handbuch zur Installation und sachen. Verwenden Sie eine zugelassene Verwendung einer schwenkbaren Wandmontage- Wandhalterung von LG, und wenden Sie halterung. sich an Ihren Händler vor Ort oder an quali- fiziertes Fachpersonal. Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am Monitor her-... -
Seite 9: Fernbedienung
FERNBEDIENUNG FERNBEDIENUNG Die Beschreibungen in diesem Handbuch basieren auf den Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie den Monitor bestimmungsgemäß. Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V-AAA), legen Sie die -Pole entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batterie- fach. - Seite 10 VERWENDEN DES MONITORS POWER MONITOR ENERGY INPUT SAVING . , ! PQRS WXYZ 1/a/A CLEAR - * # MARK BRIGHT NESS POWER MUTE MENU MENU AUTO AUTO S.MENU S.MENU BACK BACK TILE TILE EXIT EXIT ENERGY INPUT MONITOR SAVING . , ! MENU (MENÜ) (Siehe S.14)
-
Seite 11: Verwenden Des Monitors
VERWENDEN DES MONITORS VERWENDEN DES MONITORS Anschluss eines PCs Verwenden der Eingangsliste Ihr Monitor unterstützt Plug & Play*. Auswahl einer Eingangsquelle * Plug & Play: Der PC erkennt das vom Benutzer Drücken Sie auf INPUT (EINGANG), um die angeschlossene Gerät und schaltet dieses ein, Liste mit Eingangssignalen anzuzeigen. -
Seite 12: Anschließen Des Rgb
VERWENDEN DES MONITORS Anschließen des RGB Anschließen des HDMI/DVI Überträgt das analoge Videosignal von Ihrem PC Überträgt das digitale Videosignal von Ihrem PC an den Monitor. Verbinden Sie den PC mithilfe des an den Monitor. Verbinden Sie den PC, wie in der 15-Pin-D-Sub-Kabels mit dem Monitor, wie in der folgenden Abbildung gezeigt, mithilfe des HDMI/ folgenden Abbildung gezeigt. -
Seite 13: Hdmi-Anschluss
VERWENDEN DES MONITORS HDMI-Anschluss Überträgt digitale Video- und Audiosignale vom PC an den Monitor. Verbinden Sie den PC mithilfe des HDMI-Kabels mit dem Monitor, wie in der folgen- den Abbildung gezeigt. Wählen Sie die HDMI/DVI-Eingangsquelle. (nicht enthalten) HDMI/DVI Rückseite des Produkts. HINWEIS Verwenden Sie ein High-Speed-HDMI™- Kabel. -
Seite 14: Einstellungen Anpassen
EINSTELLUNGEN ANPASSEN EINSTELLUNGEN ANPASSEN Zugriff auf die Hauptmenüs MARK BRIGHT NESS Öffnen Sie die Hauptmenüs mit der Taste MENU (MENÜ). MUTE AUTO S.MENU MENU Gehen Sie mithilfe der Navigationstasten zu einem der folgenden Menüs, und drücken Sie OK. BACK EXIT TILE Gehen Sie mithilfe der Navigationstasten zur gewünschten Einstellung oder Option, und drücken Sie OK. -
Seite 15: Einstellungen Im Menü Bild
EINSTELLUNGEN ANPASSEN Einstellungen im Menü BILD BILD Move Format Format : 16:9 : 16:9 Öffnen Sie die Hauptmenüs mit der Taste MENU (MENÜ). Energiesparen : Aus Bildmodus : Standard Drücken Sie die Navigationstasten, um zu BILD zu gelan- • Beleuchtung 7 0 gen, und drücken Sie OK. - Seite 16 EINSTELLUNGEN ANPASSEN Anzeige Passt die PC-Anzeigeoptionen im RGB-Modus an. (Nur im RGB- Option Modus) Auflösung Wählt die passende Auflösung. Auto Konfig. Automatische Einstellung von Position, Uhr und Taktrate des Bildschirms. Während der Konfiguration flimmert das angezeigte Bild möglicherweise einige Sekunden lang. Position/Größe/ Passt die Optionen nach der automatischen Konfiguration an, wenn das Bild Taktrate...
- Seite 17 EINSTELLUNGEN ANPASSEN Erweiterte Bildoptionen Einstellung Beschreibung Farbtemperatur Die Einstellung „warm“ verstärkt wärmere Farben wie Rottöne, die Einstellung „kalt“ lässt das Bild bläulich erscheinen. Option Kalt Legt eine Bildschirmfarbe mit bläulichem Ton fest. Mittel Stellt auf dem Bildschirm die Standardfarbe ein. Warm Legt eine Bildschirmfarbe mit rötlichem Ton fest.
- Seite 18 EINSTELLUNGEN ANPASSEN Format - Original: Das Format ist nicht vom Original aus eingestellt. Es ist von dem aktuellen Programm eingestellt. Ändern Sie die Bildgröße, um das Bild in einer optimalen Größe anzuzeigen, durch Drücken der Taste ARC. Original VORSICHT Wenn auf dem Bildschirm über einen länge- ren Zeitraum ein stehendes Bild angezeigt wird, brennt sich dieses ein und führt zu einer dauerhaften Veränderung des Bild-...
- Seite 19 EINSTELLUNGEN ANPASSEN - Zoom: Mit folgender Auswahl haben Sie die MODUS AV Komponente HDMI/DVI Möglichkeit, ein Bild ohne Veränderungen anzu- sehen, wobei das Bild den gesamten Bildschirm 16:9 füllt. Jedoch wird das Bild oben und unten abge- schnitten. Just Scan Original 14:9 Zoom...
-
Seite 20: Einstellungen Im Menü Audio
EINSTELLUNGEN ANPASSEN Einstellungen im Menü AUDIO AUDIO Bewegen Auto. Lautstärke : Aus Auto. Lautstärke : Off Öffnen Sie die Hauptmenüs mit der Taste MENU (MENÜ). Klare Stimme II : Off Drücken Sie die Navigationstasten, um zu AUDIO zu gelan- • Stufe Balance gen, und drücken Sie OK. Audio-Modus : Standard Gehen Sie mithilfe der Navigationstasten zur gewünschten... -
Seite 21: Einstellungen Im Menü Zeit
EINSTELLUNGEN ANPASSEN Einstellungen im Menü ZEIT ZEIT Bewegen : −−: −− −−−− Öffnen Sie die Hauptmenüs mit der Taste MENU (MENÜ). Ausschaltzeit : Aus Gehen Sie mithilfe der Navigationstasten zur Option ZEIT, Einschaltzeit : Aus und drücken Sie OK. Sleep Timer : Aus Autom. -
Seite 22: Einstellungen Im Menü Option
EINSTELLUNGEN ANPASSEN Einstellungen im Menü OPTION OPTION Bewegen Sprache : Englisch Sprache (Language) : Englisch Öffnen Sie die Hauptmenüs mit der Taste MENU (MENÜ). Eingangsbezeichnung Tastensperre : Aus Gehen Sie mithilfe der Navigationstasten zu OPTION, und Set ID : Aus drücken Sie OK. -
Seite 23: Beschreibung
EINSTELLUNGEN ANPASSEN Einstellung Beschreibung Eingangswahl Legt die Netzwerkverbindungen fest. Option RS-232C Ermöglicht Kommunikation über eine serielle Schnittstelle. Network LAN - Ermöglicht Kommunikation über Ethernet. (Netzwerk) Netzwerkeinstel- Option lung DHCP Weist automatisch eine IP Adresse zu und stellt diese ein. Manuell Stellt IP Adresse, Gateway, Subnetz Maske, primären und sekundären DNS ein. -
Seite 24: Einstellungen Im Menü Teilen
EINSTELLUNGEN ANPASSEN Einstellungen im Menü TEILEN TEILEN Bewegen Teil Modus : 2x2 Teil Modus : Aus Öffnen Sie die Hauptmenüs mit der Taste MENU (MENÜ). Teil ID Natürlicher Modus : Aus Gehen Sie mithilfe der Navigationstasten zu TEILEN, und H-Größe drücken Sie OK. - Seite 25 EINSTELLUNGEN ANPASSEN Teil Modus Diesem Monitor können zusätzliche Monitore als Teile hinzugefügt werden, um einen großen, geteilten Bild- schirm zu erstellen. • 2X1: • 2X2: • 3X3: • Aus: Mit 2 Monitoren Mit 4 Monitoren Mit 9 Monitoren Wenn die Option Teil Modus deaaktiviert ist ID 2 ID 2...
-
Seite 26: Unterhaltung
UNTERHALTUNG UNTERHALTUNG Verwendung der integrierten Vorsichtsmaßnahmen beim Verwenden eines USB-Geräts Medienfunktionen Anschließen von USB-Speicher- Es kann nur ein USB-Speichergerät erkannt werden. geräten Falls das USB-Speichergerät über einen USB-Hub angeschlossen wird, wird das Ge- Schließen Sie USB-Speichergeräte wie einen rät nicht erkannt. USB-Flash-Speicher, eine externe Festplatte oder Ein USB-Speichergerät mit automatischem einen MP3-Player an den Monitor an, und nutzen... -
Seite 27: Durchsuchen Von Dateien
UNTERHALTUNG USB-Hersteller mitgelieferte oder ein über- Durchsuchen von Dateien mäßig langes Kabel verwendet wird, wird das Gerät möglicherweise nicht erkannt. Zugreifen auf Foto-, Musik- oder Filmlisten und Einige USB-Speichergeräte werden mögli- Durchsuchen von Dateien. cherweise nicht unterstützt oder funktionie- Verbinden Sie das USB-Speichergerät. ren nicht störungsfrei. -
Seite 28: Unterstützte Dateiformate
UNTERHALTUNG Unterstützte Dateiformate Wählen Sie den gewünschten Ordner. - Um zur vorherigen Stufe zurückzukehren, Unterstützte Dateiformate wählen Sie Foto y JPG Überordner. y Verfügbare Größen Baseline: 64 Pixel (Breite) x 64 Pixel (Höhe) bis 15360 Pixel (Breite) x 8640 Pixel (Höhe) USB-Gerät Fotoliste Progressiv: 64 Pixel (Breite) x 64 Pixel... -
Seite 29: Anzeigen Von Fotos
UNTERHALTUNG Anzeigen von Fotos Verwendung der Fotooptionen Anzeigen von Bilddateien auf einem USB-Spei- Verwenden Sie während der Ansicht von Fotos die chergerät. Die Anzeige auf dem Bildschirm kann folgenden Optionen. von Modell zu Modell unterschiedlich sein. Gehen Sie mithilfe der Navigationstasten zu USB, und drücken Sie OK. -
Seite 30: Wiedergabe Von Musik
UNTERHALTUNG Wiedergabe von Musik Die Wiedergabe wird mit folgenden Tasten gesteuert. Gehen Sie mithilfe der Navigationstasten zu Taste Beschreibung USB, und drücken Sie OK. Beendet die Wiedergabe Drücken Sie die Navigationstasten, um zu Gibt eine Musikdatei wieder sikliste zu gelangen, und drücken Sie OK. Hält die Wiedergabe an oder nimmt Laufwerk1 Wählen Sie... -
Seite 31: Wiedergeben Von Filmen
Die maximale Bitrate für abspielbare Spielfilmdateien beträgt 20 Mbit/s. Geben Sie Videodateien auf Ihrem Monitor wie- LG garantiert keine einwandfreie Wiederga- der. Ihr Monitor zeigt alle Videodateien an, die auf be von Profilen, die in H.264/AVC mit Stufe einem USB-Stick gespeichert sind. - Seite 32 UNTERHALTUNG Gehen Sie mithilfe der Navigationstasten zu USB, und drücken Sie OK. Drücken Sie die Navigationstasten, um zu Filmliste zu gelangen, und drücken Sie OK. Wählen Sie Laufwerk1 aus, um auf das ver- bundene USB-Speichergerät zuzugreifen. Gehen Sie mithilfe der Navigationstasten zum Option gewünschten Ordner, und drücken Sie OK.
-
Seite 33: Audio-Einstellungen
UNTERHALTUNG Drücken Sie die Navigationstasten, um Bild- Auswahl von Video-Einstellungen. größe, Audiosprache oder Untertitelsprache Drücken Sie die Navigationstasten, um die anzuzeigen. richtigen Einstellungen vorzunehmen.Siehe S.9 Drücken Sie die Navigationstasten, um die richtigen Einstellungen vorzunehmen. Auswahl von Audio-Einstellungen Untertitel- Unterstützte Sprachen sprache Drücken Sie die Navigationstasten, um Audio- Latin1... -
Seite 34: Divx-Registrierungscode
UNTERHALTUNG DivX-Registrierungscode Deaktivieren der DivX-Funktion Überprüfen Sie den DivX-Registrierungscode Deaktivieren Sie sämtliche Geräte über den Web- Ihres Monitors, und registrieren Sie diesen, um die server, und blockieren Sie die Aktivierungsfunktion neuesten Filme unter www.divx.com/vod auszu- für Geräte. leihen oder zu kaufen. Um eine ausgeliehene oder Löschen Sie die vorhandenen Authentifizierungs- gekaufte DivX-Datei wiederzugeben, sollte der informationen, um neue DivX-Daten zur Benut-... -
Seite 35: Herstellen Von Verbindungen
HERSTELLEN VON VERBINDUNGEN HERSTELLEN VON VERBINDUNGEN Schließen Sie mehrere externe Geräte auf der Rückseite des Monitors an. Wählen Sie das gewünschte externe Gerät aus, und verbinden Sie es mit dem Monitor, wie in der fol- genden Abbildung gezeigt. Überprüfen Sie den Anschlusstyp des externen Geräts. Gehen Sie zur entsprechenden Abbildung, und überprüfen Sie die Anschlussdetails. -
Seite 36: Anschluss An Hd-Receiver, Dvd-Player
HERSTELLEN VON VERBINDUNGEN Anschluss an HD-Receiver, HDMI/DVI-Anschluss DVD-Player, Camcorder, Überträgt digitale Videosignale von einem externen Kamera, Spielekonsole Gerät an den Monitor. Verbinden Sie das externe oder Videorekorder Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des HDMI/DVI-Kabels mit dem Monitor. Schließen Sie ein optionales Audiokabel an, um Verbinden Sie einen HD-Receiver, DVD-Player ein Audiosignal zu übertragen. -
Seite 37: Komponenten-Anschluss
HERSTELLEN VON VERBINDUNGEN Komponenten-Anschluss AV(CVBS)-Anschluss Überträgt analoge Video- und Audiosignale von ei- Überträgt analoge Video- und Audiosignale von ei- nem externen Gerät an den Monitor. Verbinden Sie nem externen Gerät an den Monitor. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des Komponenten-Kabels mit dem gezeigt, mithilfe des BNC-Kabels mit dem Monitor. -
Seite 38: Verbinden Mit Dem Lan
HERSTELLEN VON VERBINDUNGEN Verbinden mit dem LAN LAN-Verbindung Schließen Sie das LAN-Kabel an, und installieren Sie das eZ-Net Manager-Programm von der CD- ROM. Weitere Informationen zu dem Programm finden Sie in der eZ-Net-Anleitung auf der beigefügten CD-ROM. Direkter Anschluss des PCs an den Monitor Monitor Verwenden eines Routers (Switch) Switch... -
Seite 39: Verketten Von Monitoren
HERSTELLEN VON VERBINDUNGEN Verketten von Monitoren Verwenden Sie diese Funktion, um das RGB-Videosignal für andere Monitore freizugeben, ohne einen separaten Signalsplitter zu verwenden. • Um verschiedene, miteinander verbundene Produkte zu verwenden, schließen Sie ein Ende des Signal- eingangskabels (15-poliges D-Sub-Signalkabel) am RGB OUT-Anschluss von Produkt 1 und das andere Ende am RGB IN-Anschluss der anderen Produkte an. -
Seite 40: Fehlerbehebung
Lösung Haben Sie den Treiber instal- y Installieren Sie den mitgelieferten Gerätetreiber, oder laden Sie diesen liert? von der Website herunter. (http://www.lg.com) y Prüfen Sie, ob die Funktion Plug&Play unterstützt wird. Einzelheiten dazu finden Sie in der Bedienungsanleitung der Grafikkarte. - Seite 41 FEHLERBEHEBUNG Es erscheint die Meldung „Tastensperre Ein“. Problem Lösung Die Meldung „Tastensperre Ein“ y Die Sperre verhindert eine unbeabsichtigte Änderung der OSD- erscheint, wenn Sie auf die Einstellungen. Um die Sperre aufzuheben, gehen Sie zu 'Menü' und an- Menütaste drücken. schließend zu 'Option', und deaktivieren Sie die Option 'Tastensperre'. Es wird kein normales Bild angezeigt.
- Seite 42 FEHLERBEHEBUNG Die Audiofunktion funktioniert nicht. Problem Lösung Kein Ton? y Überprüfen Sie, ob das Audiokabel ordnungsgemäß angeschlossen ist. y Passen Sie die Lautstärke an. y Überprüfen Sie, ob der Ton ordnungsgemäß eingestellt ist. Der Ton ist zu dumpf. y Wählen Sie die entsprechende Einstellung zum Abstimmen des Tons aus.
-
Seite 43: Technische Daten
TECHNISCHE DATEN TECHNISCHE DATEN LCD-Bildschirm Bildschirmtyp 1638,3 mm Breite (64,5 Zoll) TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display, Flüssigkristallan- zeige) Bilddiagonale (sichtbarer Bereich): 1638,3 mm Pixelabstand 0,744 mm (H) x 0,744 mm (V) Videosignal Maximale Auflösung RGB: 1920 x 1080 mit 60 Hz HDMI/DVI: 1920 x 1080 mit 60 Hz - Je nach Betriebssystem oder Grafikkarte wird diese Option mög- licherweise nicht unterstützt. - Seite 44 SPECIFICATIONS Abmessungen (Breite x Höhe x Tiefe)/Gewicht 1535,4 mm x 136,7 mm x 907,6 mm/51,1 kg 1535,4 mm x 136,7 mm x 907,6 mm/51,85 kg * Nur für Modelle verfügbar, die Lautsprecher unterstützen. Audio RMS-Audioausgabe 10 W + 10 W (R + L) Eingangsempfindlichkeit 0,7 Veff Lautsprecherimpedanz...
- Seite 45 SPECIFICATIONS Unterstützter Modus RGB (PC) DTV-Modus Horizontale Vertikale Auflösung Auflösung Komponente HDMI/DVI (DTV) Frequenz (kHz) Frequenz (Hz) 31,469 70,8 640 x 350 480i 31,468 70,8 720 x 400 576i 31,469 59,94 640 x 480 480p 37,5 576p 640 x 480 720p 37,879 60,317...
-
Seite 46: Ir-Codes
IR-CODES IR-CODES Diese Funktion steht nicht bei allen Modellen zur Verfügung. Code (Hexa) Funktion HINWEIS Energy Saving (Energiesparen) ( ꕊ) TASTE DER FERNBEDIENUNG TASTE DER FERNBEDIENUNG (EIN/AUS) (POWER) (EIN/AUS) INPUT (EINGANG) TASTE DER FERNBEDIENUNG Monitor On (Monitor Ein) TASTE DER FERNBEDIENUNG (Eigener IR-Code) Monitor Off (Monitor Aus) TASTE DER FERNBEDIENUNG (Eigener IR-Code) ARC (MARK) (MARKIEREN) -
Seite 47: Steuerung Mehrerer Geräte
EINRICHTEN EXTERNER STEUERGERÄTE STEUERUNG MEHRERER GERÄTE Verwenden Sie dieses Verfahren, um mehrere Geräte an einen einzelnen PC anzuschließen. Sie kön- nen mehrere Geräte gleichzeitig verwenden, wenn Sie sie an einen einzelnen PC anschließen. In dem Menü Option muss die Kennung des Geräts zwischen 1 und 99 eingestellt werden, Duplikatio- nen sind nicht zulässig. -
Seite 48: Befehlsreferenzliste
EINRICHTEN EXTERNER STEUERGERÄTE Befehlsreferenzliste BEFEHL DATEN 01. Stromversorgung 00H bis 01H 02. Eingangsauswahl 02H bis 09H 03. Format 01H bis 1FH 04. Bildschirm-Ruhezustand 00H bis 01H 05. Stummschaltung 00H bis 01H 06. Lautstärkeregelung 00H bis 64H 07. Kontrast 00H bis 64H 08. - Seite 49 EINRICHTEN EXTERNER STEUERGERÄTE BEFEHL DATEN 39. Abschaltzeit 00H bis 08H 40. Autom. Abschalten 00H bis 01H 41. Einschaltverzögerung 00H bis 64H 42. Sprache 00H bis 09H 43. DPM Auswahl 00H bis 01H 44. Grundeinstellung 00H bis 02H 45. Energiespar-Modus 00H bis 03H 46.
-
Seite 50: Übertragungs-/Empfangsprotokoll
EINRICHTEN EXTERNER STEUERGERÄTE Übertragungs-/Empfangsprotokoll Übertragung [Command1][Command2][ ][Set ID][ ][Data][Cr] * [Command 1]: Erster Befehl. (k, j, m, d, f, x) * [Command 2]: Zweiter Befehl. (a bis u) * [Set ID]: Stellen Sie die Kennung des Monitors ein. Bereich: 01H bis 63H. Durch Einstellen von 0 kann der Server alle Monitore steuern. * Für den Fall des gleichzeitigen Betriebs von mehr als 2 Geräten mit der Kennung 0 darf dies bei der ACK- Meldung nicht gewählt werden. - Seite 51 EINRICHTEN EXTERNER STEUERGERÄTE 01. Ein/Aus (Befehl: k a) 03. Format (Befehl: k c) Für die Steuerung des Ein-/Ausschaltens des Geräts. Zur Einstellung des Bildformats. Sie können das Bildformat auch über die Taste ARC Übertragung (Aspect Ratio Control) der Fernbedienung oder im [k][a][ ][Set ID][ ][Data][Cr] Menü...
- Seite 52 EINRICHTEN EXTERNER STEUERGERÄTE 05. Stummschaltung (Befehl: k e) 08. Helligkeit (Befehl: k h) Zum Ein-/Ausschalten der Stummschaltung. Zur Einstellung der Bildhelligkeit. Sie können die Helligkeit auch über das Menü „Bild“ Übertragung einstellen. [k][e][ ][Set ID][ ][Data][Cr] Übertragung Daten 00: Stummschaltung ein (Lautstärke aus) [k][h][ ][Set ID][ ][Data][Cr] 01: Stummschaltung aus (Lautstärke ein) Daten Min: 00 H bis Max: 64 H...
- Seite 53 EINRICHTEN EXTERNER STEUERGERÄTE 11. Schärfe (Befehl: k k) (nur Videoeingang) 14. Balance (Befehl: k t) Zur Einstellung der Bildschärfe. Zur Einstellung der Balance. Sie können die Bildschärfe auch über das Menü Übertragung „Bild“ einstellen. [k][t][ ][Set ID][ ][Data][Cr] Übertragung Daten Min: 00 H bis Max: 64 H [k][k][ ][Set ID][ ][Data][Cr] (Hexadezimalcode) Daten Min: 00 H bis Max: 64 H...
- Seite 54 EINRICHTEN EXTERNER STEUERGERÄTE 17. ISM-Modus (Befehl: j p) 20. Teil Modus (Befehl: d d) Wird verwendet, um die Funktion zur Vermeidung Zum Umschalten des Teil Modus. von Nachbildern auszuwählen. Übertragung Übertragung [d][d][ ][Set ID][ ][Data][Cr] [j][p][ ][Set ID][ ][Data][Cr] Daten Beschreibung Daten 01: Invertierung 00 oder 11...
- Seite 55 EINRICHTEN EXTERNER STEUERGERÄTE 23. Teil H-Größe (Befehl: d g) 26. Natürlicher Modus (Befehl: d j) Zum Einstellen der horizontalen Größe. Zum Einstellen des natürlichen Teil Modus für die Teilen-Funktion. Übertragung Übertragung [d][g][ ][Set ID][ ][Data][x] [d][j][ ][Set ID][ ][Data][x] Daten Min: 00 H bis Max: 64 H * Siehe „Echtdatenzuordnung“.
- Seite 56 EINRICHTEN EXTERNER STEUERGERÄTE 29. Lüfterprüfung (Befehl: d w) 32. Lampenprüfung (Befehl: d p) Zum Prüfen des Lüfters des Geräts. Zur Funktionsprüfung der Lampe. Übertragung Übertragung [d][w][ ][Set ID][ ][Data][x] [d][p][ ][Set ID][ ][Data][x] * Die Daten sind immer auf FF (Hex) gesetzt. * Die Daten sind immer auf FF (Hex) gesetzt.
- Seite 57 EINRICHTEN EXTERNER STEUERGERÄTE 35. Uhrzeit (Befehl: f a) 36. Einschaltzeit (Ein-/Ausschaltzeit) (Befehl: f d) Zum Einstellen der aktuellen Uhrzeit. Zum Einstellen der Einschaltzeit. Übertragung Übertragung [f][a][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] [f][d][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] [Data1] [Data1] 00: Montag 1.
- Seite 58 EINRICHTEN EXTERNER STEUERGERÄTE 37. Ausschaltzeit (Ein-/Ausschaltzeit) (Befehl: f e) 38. Zeitplangesteuerte Eingangswahl (Befehl: f u) Zum Einstellen der Ausschaltzeit. (Eingang Hauptbild) Zum Auswählen der Eingangsquelle für das Gerät je Übertragung nach Wochentag. [f][e][ ][Set ID][ ][Data1][ ][Data2][ ][Data3][Cr] Übertragung [Data 1] [f][u][ ][Set ID][ ][Data1][ ][Data2][Cr] 1.
- Seite 59 EINRICHTEN EXTERNER STEUERGERÄTE 39. Abschaltzeit (Befehl: f f) 42. Sprache (Befehl: f i) Zum Einstellen der Schlummerfunktion Zum Einstellen der Sprache des Bildschirmmenüs. („Sleep Timer“). Übertragung Übertragung [f][i][ ][Set ID][ ][Data][Cr] [f][f][ ][Set ID][ ][Data][Cr] Daten 00: Englisch Daten 00: Aus 01: Französisch 01 : 10 02: Deutsch...
- Seite 60 EINRICHTEN EXTERNER STEUERGERÄTE 45. Energiespar-Modus (Befehl: f l) 48. Software-Version (Befehl: f z) Zum Einstellen des Energiespar-Modus. Zum Prüfen der Softwareversion. Übertragung Übertragung [f][l][ ][Set ID][ ][Data][Cr] [f][z][ ][Set ID][ ][Data][Cr] Daten 00: Aus Daten FFH: Lesen 01: Feststufe 1 02: Feststufe 2 Bestätigung 03: Feststufe 3...
- Seite 61 Lesen Sie vor der Verwendung des Geräts unbedingt die Sicherheitsvorkehrungen durch. Bewahren Sie die CD mit dem Benutzer- handbuch für die zukünftige Verwendung gut zugänglich auf. Das Modell und die Seriennummer des Ge- räts befinden sich auf der Rückseite und auf einer Seite des Geräts.
