Verwandte Anleitungen für AstroAI ATJ-8366
Inhaltszusammenfassung für AstroAI ATJ-8366

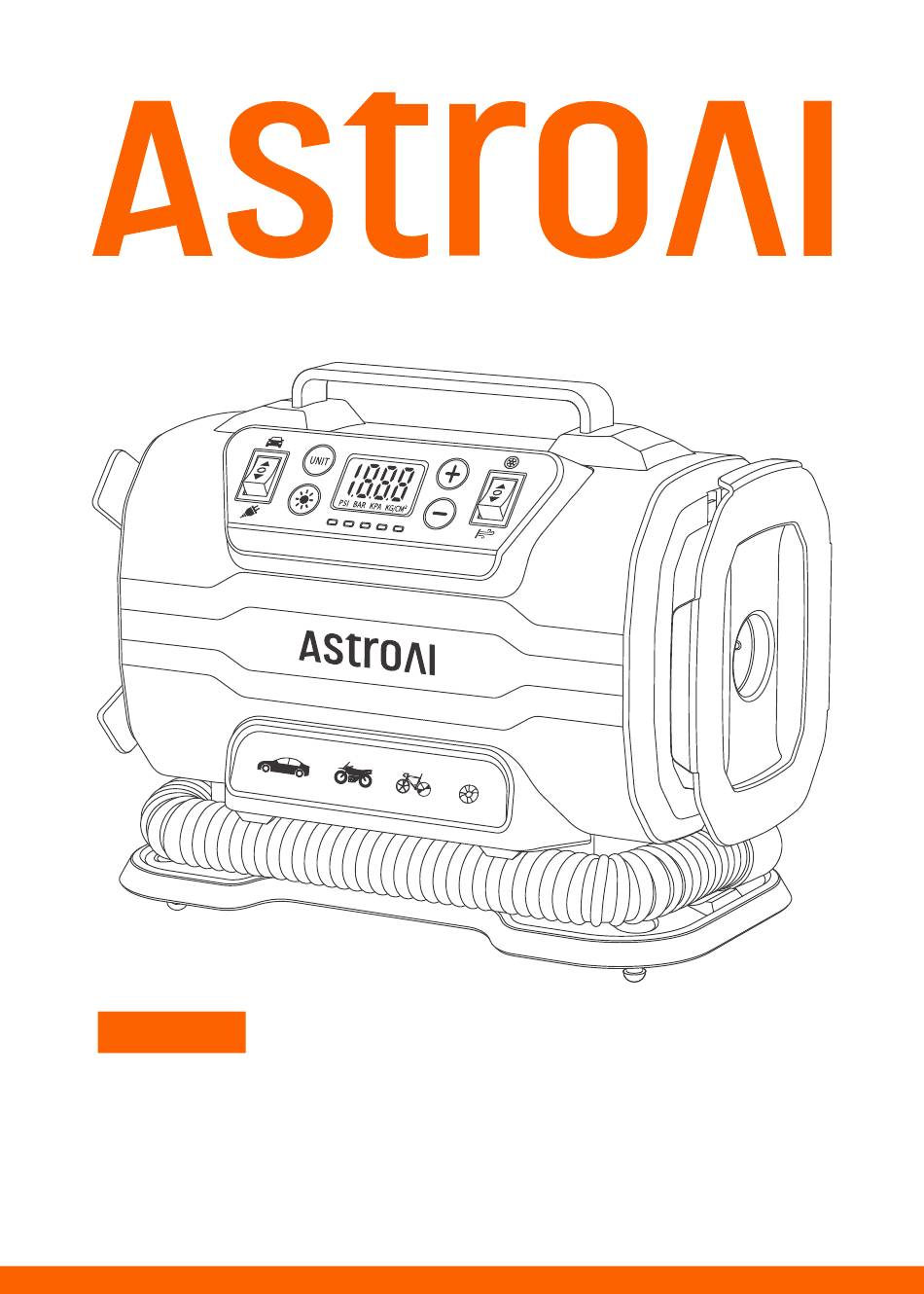

- Seite 1 ATJ-8366 MULTIFUNKTIONALER LUFTKOMPRESSOR BEDIENUNGSANLEITUNG...
- Seite 2 KATALOG EINFÜHRUNG HINWEIS DIAGRAMM GEBRAUCHSANWEISUNGEN FRAGE UND ANTWORT SPEZIFIKATION MERKMALE LIEFERUMFANG RECYCLING GARANTIE...
- Seite 3 Gegenständen. Wenn der Luftkompressor einen voreingestellten Druck erreicht, schaltet er sich automatisch ab. Nochmals vielen Dank, dass Sie sich für AstroAI entschieden haben. Wenn Sie Fragen oder Bedenken zu Ihrem Produkt haben, wenden Sie sich bitte an support@astroai.com.
- Seite 4 HINWEIS Bitte lesen Sie die Gebrauchsanweisung vor der Nutzung sorgfältig durch. Unsachgemäße Verwendung kann das Produkt beschädigen. Bitte beachten Sie bei der Verwendung auf die elektrische Sicherheit. Verwenden Sie dieses Produkt nicht für andere als die vorgeseh- enen Anwendungen. Stellen Sie den Kompressor nicht in der Nähe einer Wärmequelle, Verwenden Sie ihn nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
- Seite 5 Halten Sie das Gerät von Feuer, ätzenden Flüssigkeiten und starken Magnetfeldern fern. Lagern Sie den Luftkompressor nicht in einer heißen oder feuchten Umgebung. Die Luftdüsen sind mit allen Schrader-Ventilen von Autos, mittelgroßen Geländewagen, Motorrädern und Fahrrädern kompatibel. Der Hochleistungsschlauch wird nur zum Aufblasen oder Ablassen von Gegenständen mit niedrigem Druck und hohem Fassungsver- mögen verwendet.
- Seite 6 Ziehen Sie das Gerät nicht am Netzkabel oder am Luftschlauch. Verwenden Sie den Luftkompressor, der an einen DC12V, 15A Zigarettenanzünder angeschlossen ist, nicht mit einer 24-Volt-Au- tostromversorgung. Verwenden Sie keine Chemikalien zur Reinigung des Kompres- Seife und ein mit heißem Wasser getränktes Tuch. DIAGRAMM - 06 -...
- Seite 7 Aufbewahrungsbox für Schlauch mit großer Kapazität Zubehör 12V-Zigarettenanzünderkabel LED-Licht Schlauchauslass AC/DC-Schaltknopf Schlaucheinlass AC Netzkabel LED-Lichttaste 2 x Kegeladapter „UNIT“ Taste Konverter für französisch- Display amerikanische Ventile „-“ oder „+“ Taste Ersatz-Sicherungen Moduswahltaste Nadelventiladapter Easy-Connect Schrader-Ventiladapter - 07 -...
- Seite 8 GEBRAUCHSANWEISUNGEN Reifenfüllen-Modus Hinweis: Wenn Sie die Stromversorgung des Fahrzeugs verwenden, lassen Sie zuerst den Motor des Fahrzeugs an. 1. Stecken Sie den Zigarettenanzünder fest in die 12-V-Steckdose des Fahrzeugs und schalten Sie das Gerät ein, indem sie die Einschalt- taste gedrückt halten, bis die Gleichstromanzeige und der Bildschirm des Luftkompressors aufleuchten.
- Seite 9 2. Drücken Sie die Taste „UNIT“, um die gewünschte Druckeinheit auszuwählen. (4 Optionen: PSI, BAR, KPA, KG /CM²) 3. Verwenden Sie die Tasten „+“ und „-“,, um den gewünschten Druckw- ert einzustellen. Orientieren Sie sich an der Reifendruckanzeige auf der Innenseite der Fahrertür. Vergewissern Sie sich, dass der voreingestellte Druckwert höher ist als der aktuelle Reifendruck.
- Seite 10 4. Entfernen Sie die Ventilkappe vom Reifenventil und bringen Sie die Luftdüse am Ventil an. Wenn Sie die Umgebung des Reifens beleuchten möchten, tippen Sie auf die LED-Licht-Tastee „ “. Hinweis: Um eine bessere Abdichtung zu erreichen, müssen Sie den Ventilschaft ausrichten, wenn Sie den Füllschlauch verwenden, fest hineindrücken und den kleinen Hebel umlegen.
- Seite 11 Schlauchfüllmodus mit hohem Volumen 1. Stecken Sie den Zigarettenanzünder fest in die 12-V-Steckdose des Fahrzeugs und drücken Sie die AC/DC-Schaltknopf nach oben, bis die Gleichstromanzeige und der Bildschirm des Luftkompressors aufleuchten. (Wenn Sie das Gerät mit Wechselstrom versorgen möchten, drücken Sie die AC/DC-Schaltknopf nach unten, bis die Anzeige AC erscheint).
- Seite 12 2. Stecken Sie den Schlauchanschluss in die Schnappposition und drehen Sie ihn gegen den Uhrzeigersinn, bis er sich nicht mehr drehen lässt. Hinweis: Wenn Luft abgelassen werden muss, bringen Sie den Schlauch wie in Abbildung gezeigt an. - 12 -...
- Seite 13 4. Drücken Sie die Moduswahltaste auf „▼“, um den Schlauchfüllm- odus mit hohem Volumen zu aktivieren. FRAGE UND ANTWORT Störung Luftkompressor funktioniert nicht richtig Lösung Die Fülldüse ist nicht richtig mit dem Ventilschaft des Reifens verbunden. Die Kabelbuchse ist nicht fest angeschlossen. Der voreingestellte Reifendruck ist niedriger als der aktuelle Reifendruck.
- Seite 14 Störung Luftkompressor pumpt nicht auf Lösung Bitte setzen Sie die Inline-Sicherung richtig ein und tauschen Sie sie ggf. aus. Überprüfen Sie bitte die Sicherung in Ihrem Zigarette- nanzünder, ihr Nennstrom sollte mindestens 15 A betragen. Überprüfen Sie bitte, dass die Verbindung zwischen dem 12V- Zigarettenanzünder und der Gleichstroms- teckdose fest ist.
- Seite 15 Störung Luftaustritt aus den Schläuchen Lösung Stellen Sie sicher, dass die Verbindung zwischen der Luftdüse und dem Reifenventil sicher ist. SPEZIFIKATION Modell: ATJ-8366 Betriebsspannung: DC12V/AC110V~240V 50/60Hz Nennleistung: 120W Aufblasgeschwindigkeit: 22L/min Maximaler Arbeitsdruck: 150PSI Einheiten: PSI, BAR, KPA, KG/CM² Maximaler Strom: 15A Größe des Luftschlauchs: 2.29ft (0.7m)
- Seite 16 Tragbares Design: Es ist leicht zu transportieren und im Auto zu verstauen. Die Stromausfall-Speicherfunktion zeichnet automatisch den zuletzt eingestellten Druckwert auf. LED-Licht sorgt für Beleuchtung in dunklen Umgebungen. LIEFERUMFANG AstroAI Luftkompressor ×1 ×1 Schlauch mit großer Kapazität Handbuch ×1 Kegeladapter ×2...
- Seite 17 Materialien nach den örtlichen Sortiervorschriften. GARANTIE AstroAI bietet eine 2-jährige Garantie auf dieses Produkt Jeder AstroAI tragbare Luftkompressor ist frei von Material- und Verarbeitungsfehlern. Diese Garantie deckt keine Sicherungen, Einwegbatterien und Schäden ab, die durch anormale Betriebs- oder Handhabungsbedingungen wie Nachlässigkeit, Missbrauch, Verschmutzung, Veränderung, Unfälle...
- Seite 18 Web: www.astroai.com E-Mail: support@astroai.com...
