testo 565i Vakuumpumpe

Bedienungsanleitung

Inhaltsverzeichnis

Inhaltsverzeichnis

Inhaltszusammenfassung für testo 565i

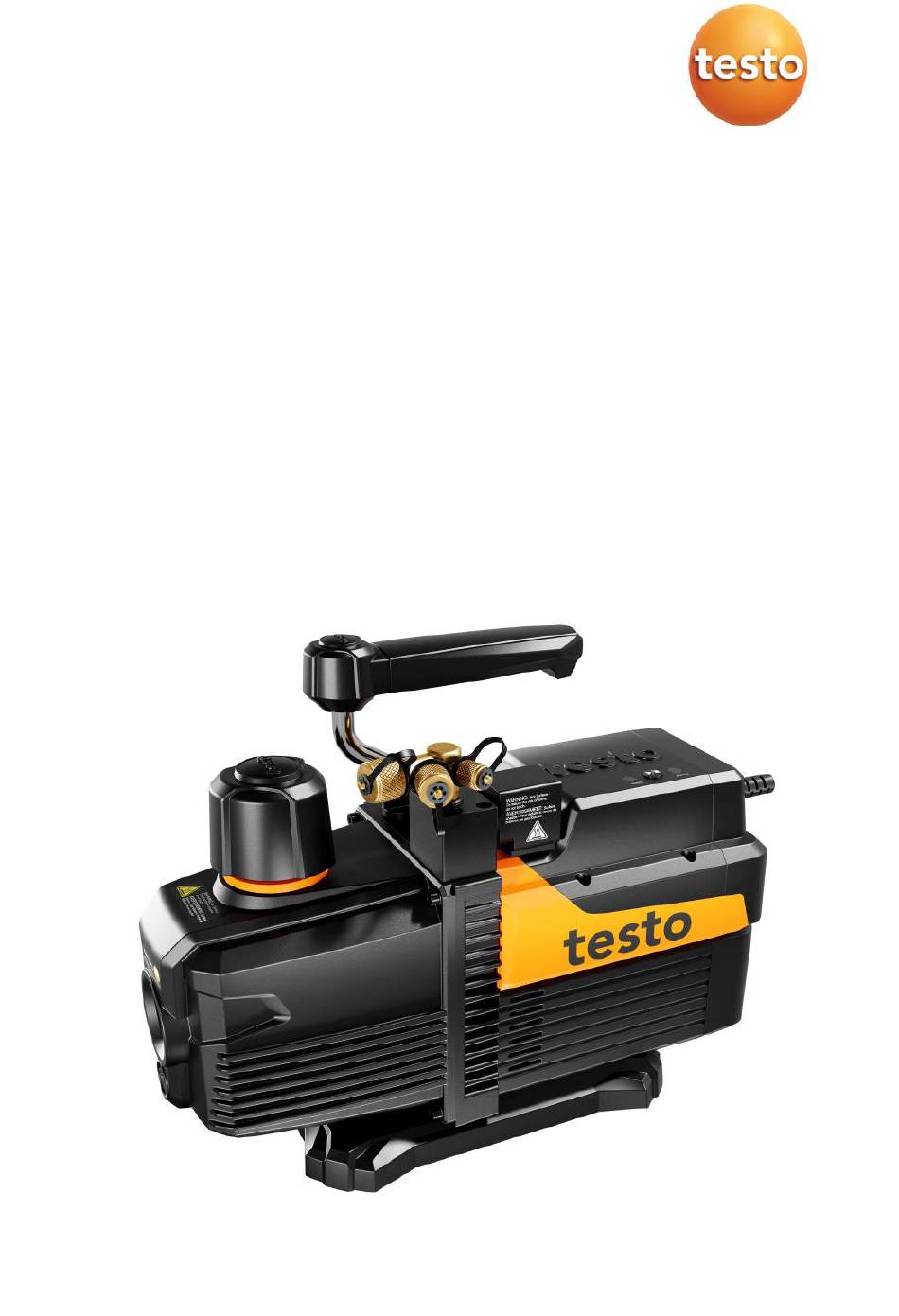

Seite 1 565i Vakuumpumpe Bedienungsanleitung...
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zu diesem Dokument ................3 Sicherheit und Entsorgung ..............4 Produktspezifische Hinweise ..............4 Entsorgung ..................... 8 Bestimmungsgemäße Verwendung ............ 8 Produktbeschreibung ................9 Übersicht ....................9 Erste Schritte ..................11 Vorbereitungen vor dem Betrieb............11 Evakuierung mit Monteurhilfe ............... 11 Direkte Evakuierung ................
Seite 3: Zu Diesem Dokument
1 Zu diesem Dokument 1 Zu diesem Dokument • Die Bedienungsanleitung ist Bestandteil des Gerätes. • Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden zu vermeiden. • Lesen Sie diese Bedienungsanleitung aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Symbole und Schreibkonventionen Darstellung Erklärung...
Seite 4: Sicherheit Und Entsorgung
2.1 Produktspezifische Hinweise Um Verletzungen zu vermeiden, lesen Sie bitte die Betriebsanleitung sorgfältig durch. • Die testo 565i Vakuumpumpe darf nur durch qualifiziertes Fachpersonal mit entsprechender Qualifizierung und unter Beachtung der örtlichen Bestimmungen verwendet werden. • Tragen Sie bei der Arbeit mit Kältemitteln eine Schutzbrille.
Seite 5 Nicht mit Ammoniak verwenden. • Verwendung mit A2L / A3 Kältemittel Die testo 565i Vakuumpumpe kann unter Beachtung der vorgeschriebenen Gesetze, Normen, Richtlinien und Sicherheitsvorschriften von Kälteanlagen und Kältemittel, sowie Vorschriften der Hersteller von Kältemittel, der Sicherheitsgruppen A2L / A3 nach ISO 817 verwendet werden.
Seite 6 2 Sicherheit und Entsorgung Informationen zur Erdung • Dieses Produkt muss geerdet werden. Im Falle eines elektrischen Kurzschlusses verringert die Erdung das Risiko eines elektrischen Schlages, indem sie eine Ableitung für den elektrischen Strom bietet. Dieses Produkt ist mit einem Kabel mit einem Erdungsdraht und einem entsprechenden Erdungsstecker ausgestattet.
Seite 7 2 Sicherheit und Entsorgung Öl einfüllen • Entfernen Sie den Deckel des Öleinfüllstutzens und füllen Sie Öl nach, bis der Ölstand in der Mitte zwischen der Min- und Max-Marke liegt. Die korrekte Ölmenge entnehmen Sie bitte den technischen Daten im Handbuch. VORSICHT Bei schnellem Einfüllen besteht die Gefahr, dass Öl verschüttet wird.
Seite 8: Entsorgung
Sie das Produkt an Testo zur Entsorgung zurück. • WEEE-Reg.-Nr. DE 75334352 3 Bestimmungsgemäße Verwendung Die Vakuumpumpe testo 565i ist für den Einsatz in der Kältetechnik mit FCKW-, HFCKW- und HFKW-Kältemitteln (wie R12/R22/R23/R32/R134A/1234yf usw.) vorgesehen. Die Vakuumpumpe testo 565i darf nur zum Evakuieren von Kältemittelsystemen verwendet werden, nachdem das Kältemittel aus dem System entfernt und das...
Seite 9: Produktbeschreibung
4 Produktbeschreibung 4 Produktbeschreibung 4.1 Übersicht Ein-/Ausschalter 2 Typenschild Griff 4 Einlassventil Öleinfüllstutzen 6 Auslassventil Ölgehäuse 8 Sichtglas Ölablassschraube 10 Basis 11 Motor 12 Lüfterabdeckung 13 LED Verbindungsstatus testo 552i 14 Vakuumpumpe starten/stoppen 15 LED Status Vakuumpumpe...
Seite 10 4 Produktbeschreibung Symbolerklärung Bedienungsanleitung beachten ACHTUNG Magnetisches Feld Beschädigung anderer Geräte! - Sicherheitsabstand zu Produkten einhalten, die durch Magnetismus beschädigt werden können (z. B. Monitore, Computer, Kreditkarten). WARNUNG Magnetisches Feld Kann gesundheitsgefährdend für Träger von Herzschrittmachern sein. - Mindestabstand von 15 cm zwischen Herzschrittmacher und Gerät einhalten.
Seite 11: Erste Schritte
Bei schnellem Einfüllen besteht die Gefahr, dass Öl verschüttet wird. - Füllen Sie das Öl langsam ein. 5.2 Evakuierung mit Monteurhilfe Vorbereitung der Evakuierung Eine der Schutzkappen (siehe Abbildung rechts) entfernen. Monteurhilfe mit Schläuchen an Kältekreislauf und an testo 565i anschließen.
Seite 12 5 Erste Schritte testo 552i an Monteurhilfe oder einen verfügbaren Service-Anschluss am Kältekreislauf anschließen. Dichtigkeit aller angeschlossenen Schläuche überprüfen sowie vor Beginn der Evakuierung überprüfen, ob die anderen Schutzkappen sowie alle Verbindungen dicht sind. testo 565i einschalten und Bluetooth-Verbindungen herstellen Ein-/Ausschalter in die Position schalten.
Seite 13 Öleinfüllung führt zu einer schlechten Vakuumleistung und kann die Pumpe beschädigen. Zu viel Öl kann zu einem Überlaufen des Öls aus dem Auslassventil führen. Bluetooth-Verbindung zwischen testo 552i und testo 565i herstellen. Bluetooth-Verbindung zwischen Monteurhilfe und testo Smart App herstellen.
Seite 14 5 Erste Schritte Einstellungen vornehmen und Evakuierung starten Alle Einstellungen werden über die Monteurhilfe vorgenommen. Die testo Smart App befindet sich im Second-Screen-Mode. Alle Messwerte der Monteurhilfe werden in der testo Smart App gespiegelt. In der Monteurhilfe gewünschte Vakuum-Zielwerte eingeben und Auto Re-Start Funktionalität bei...
Seite 15 5 Erste Schritte  Bei Erreichen der Zielwerte wird die Evakuierung und somit auch die Pumpe automatisch gestoppt. Der Vakuum-Haltetest beginnt.  Wenn die Auto Re-Start-Funktion aktiviert wurde, wird die Evakuierung erneut gestartet, um nach dem Erreichen des Zielwertes auch den Vakuum-Haltetest erneut zu beginnen. ...
Seite 16 5 Erste Schritte  Die Messdaten werden an die testo Smart App übertragen und dort ausgewertet.
Seite 17: Direkte Evakuierung
5.3 Direkte Evakuierung Vorbereitung der Evakuierung Eine der Schutzkappen (siehe Abbildung rechts) entfernen. testo 565i mit Schlauch und testo 552i direkt an Kältekreislauf anschließen. Dichtigkeit aller angeschlossenen Schläuche überprüfen sowie vor Beginn der Evakuierung überprüfen, ob die anderen Schutzkappen sowie alle Verbindungen dicht sind.
Seite 18 Öleinfüllung führt zu einer schlechten Vakuumleistung und kann die Pumpe beschädigen. Zu viel Öl kann zu einem Überlaufen des Öls aus dem Auslassventil führen. Bluetooth-Verbindung zwischen testo 552i und testo 565i herstellen. Bluetooth-Verbindung zwischen testo 565i und testo Smart App herstellen.
Seite 19 5 Erste Schritte Einstellungen vornehmen und Evakuierung starten In der testo Smart App gewünschte Vakuum-Zielwerte eingeben. Auto Re-Start-Funktion aktivieren/ deaktivieren, um nach dem Erreichen des Zielwertes die Evakuierung sowie den Vakuum- Haltetest zu wiederholen. Mit der Eingabe der maximalen Wiederholungen bestimmen Sie die Anzahl der automatischen Evakuierungen/ Vakuum-Haltetests.
Seite 20 5 Erste Schritte Evakuierung mit Start beginnen. Die Pumpe startet automatisch und die Messung beginnt.  Die Messung läuft, der Vakuum- Haltetest ist noch nicht gestartet.
Seite 21 5 Erste Schritte  Bei Erreichen der Zielwerte wird die Evakuierung und somit auch die Pumpe automatisch gestoppt. Der Vakuum-Haltetest beginnt. Der Vakuum-Haltetest kann über Stop beendet werden.  Wenn die Auto Re-Start-Funktion aktiviert wurde, wird die Evakuierung erneut gestartet, um nach dem Erreichen des Zielwertes auch den Vakuum-Haltetest erneut zu beginnen.
Seite 22 5 Erste Schritte  Die Messdaten werden an die testo Smart App übertragen und dort ausgewertet.
Seite 23: Evakuierung Manuell Starten
Monteurhilfe und Pumpe. Überprüfen Sie stets die Dichtigkeit aller angeschlossenen Schläuche und überprüfen Sie vor Beginn der Evakuierung, ob die anderen Schutzkappen sowie alle Verbindungen dicht sind. testo 565i einschalten und manuell starten Schalten Sie den Ein-/Ausschalter in die Position Ein.
Seite 24 5 Erste Schritte Start-/Stopp-Taste 2 Sekunden drücken, um die Vakuumpumpe manuell zu starten.  Dies kann je nach Umgebungstemperatur 2 bis 30 Sekunden dauern. Nachdem die Pumpe etwa eine Minute lang gelaufen ist, überprüfen Sie das Sichtglas auf den korrekten Ölstand, der immer in der Mitte zwischen der Max- und Min- Markierung zu sehen sein sollte.
Seite 25: Evakuierung Beenden
5 Erste Schritte 5.5 Evakuierung beenden Nach der erfolgreichen Evakuierung des Kältekreislaufes schließen Sie alle Ventile. Schalten Sie den Strom ab. Entfernen Sie den Schlauch/ die Schläuche. Schrauben Sie die Schutzkappe wieder auf, damit kein Schmutz in die Pumpe gelangt.
Seite 26: Instandhaltung
6 Instandhaltung 6 Instandhaltung 6.1 Geräte reinigen Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel! Schwache Haushaltsreiniger oder Seifenlaugen können verwendet werden. > Reinigen Sie das Gehäuse der Geräte bei Verschmutzung mit einem feuchten Tuch. 6.2 Anschlüsse sauber halten > Schraubanschlüsse sauber und frei von Fett und anderen Ablagerungen halten, bei Bedarf mit einem feuchten Tuch reinigen.
Seite 27: Ölnebelabscheider Wechseln
6 Instandhaltung  Öl kann aus der Pumpe entfernt werden, indem der Einlass geöffnet und der Auslass teilweise mit einem Tuch verschlossen wird, während die Pumpe läuft. Wenn das Öl abgelassen ist, kippen Sie die Pumpe nach vorne, um das restliche Öl zu entfernen. Setzen Sie die Ölablassschraube wieder ein.
Seite 28: Technische Daten
7 Technische Daten 7 Technische Daten 7.1 Version 7 CFM Eigenschaft Wert Model-Nr. 0564 5652 01 0564 5652 Stromversorgung 120 V~ / 60 Hz 230 V~ / 50 Hz Bemessungsstrom 3,3 A 1,9 A Maximalstrom 8,5 A 4,8 A Leistung 805 W 800 W Lager-/ und...
Seite 29: Version 10 Cfm
8 Tipps und Hilfe 8.1 Zubehör Beschreibung Artikel-Nr. testo 552i – App-gesteuerte kabellose Vakuumsonde 0564 2552 Vakuumpumpenöl 330 ml 0564 1002 Eine vollständige Liste aller Zubehör- und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter: www.testo.com.
Seite 30: Support
9 Support 9 Support Aktuelle Informationen zu Produkten, Downloads und Links zu Kontaktadressen für Supportanfragen finden Sie auf der Testo Webseite unter: www.testo.com. 9.1 Fehlerbehebung Problem Mögliche Ursache Maßnahmen - Befestigen Sie die Kein aus- - Ansaugstutzenkappe Ansaugkappe reichendes gelockert...
Seite 31: Fehlercodes
Vakuumpumpe neu. Wenn der Fehler weiterhin auftritt, wenden Sie sich bitte an den Testo-Service. Vakuumpumpe überhitzt Die Vakuumpumpe testo 565i hat die Evakuierung gestoppt, da der Motor zu heiß geworden ist. Sobald der Motor abgekühlt ist, können Sie die Evakuierung erneut über die Vakuumpumpe starten.
Seite 32 Umgebungstemperatur zu hoch ist. Der Ladvorgang wird fortgesetzt sobald die Temperatur gesunken ist. Kommunikationsfehler In der der Vakuumpumpe testo 565i ist ein Fehler aufgetreten. Die Pumpe funktioniert derzeit nicht. Bitte wenden Sie sich zur Reparatur an den Testo Service. Fehler im...
Seite 33 Testo SE & Co. KGaA Celsiusstraße 2 79822 Titisee-Neustadt Germany Telefon: +49 7653 681-0 E-Mail: info@testo.de Internet: www.testo.com 0970 5651 de 03 – 06.2024...
