3
Adressierung
3.1

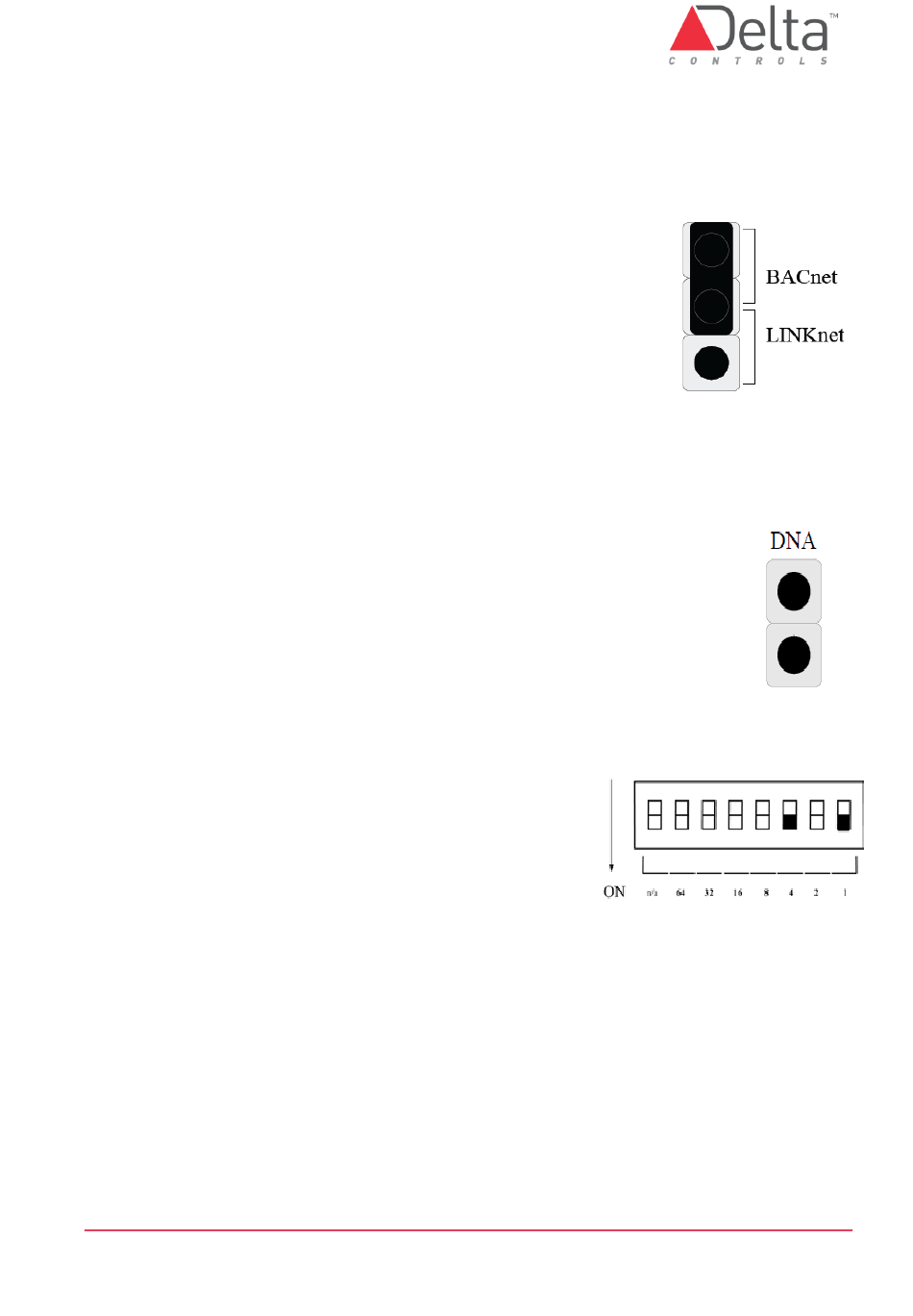

Auswahl Netzwerkverbindung (nur DFM-400)
Das Feldmodul kann durch die Jumpereinstellung entweder mit
dem geschützten LINKnet Netzwerk oder direkt mit dem BACnet
RS485 MS/TP Netzwerk verbunden werden.
BACnet:
-
für die Verwendung als BACnet Gerät im Subnet Level
eines MS/TP Netzwerks
LINKnet:
-
Für den Betrieb in einem LINKnet Netzwerk
-
bietet Remote-Eingänge für einen System- oder Application Controller
3.2
Automatische Netzwerkadressierung (DNA nur DFM-400)
Der DNA-Jumper ist standardmäßig aktiviert. Dadurch wird dem Controller
automatisch eine BACnet Controller Adresse zugewiesen. Der Jumper sollte
nicht entfernt werden, es sei denn dem Controller soll eine neue Adresse
über die Software zugewiesen werden.
Die BACnet Controller Adresse darf nicht mit der notwendigen Adressierung
über die DIP-Schalter verwechselt werden, die jedem Controller (auch bei
Softwareadressierung) zugeordnet werden muss.
3.3
Adressierung über DIP-Schalter
Der DIP-Schalter besteht aus binären Schaltern, wobei
jeder DIP eine bestimmte Zahl darstellt.
Um die Adresse einzustellen, müssen alle DIPs, die in der
Summe die gewünschte Adresse ergeben, auf ON gestellt
werden.
Beispiel: Wenn die Adresse 5 eingestellt werden soll, dann müssen der DIP mit der
Nummer 4 und der DIP mit der Nummer 1 auf ON gestellt werden.
Achtung: Die Adressierung über DIP-Schalter ist notwendig und muss einzigartig für
jedes Gerät im selben MS/TP oder Delta LINKnet Segment sein!
DE-DFM-4xx Installationsanleitung.docx
© Delta Controls Germany 2022
Seite 8
