AXIS Q1700-LE License Plate Camera
Technische Daten
Position
1
2
3
4
5
6
7
8

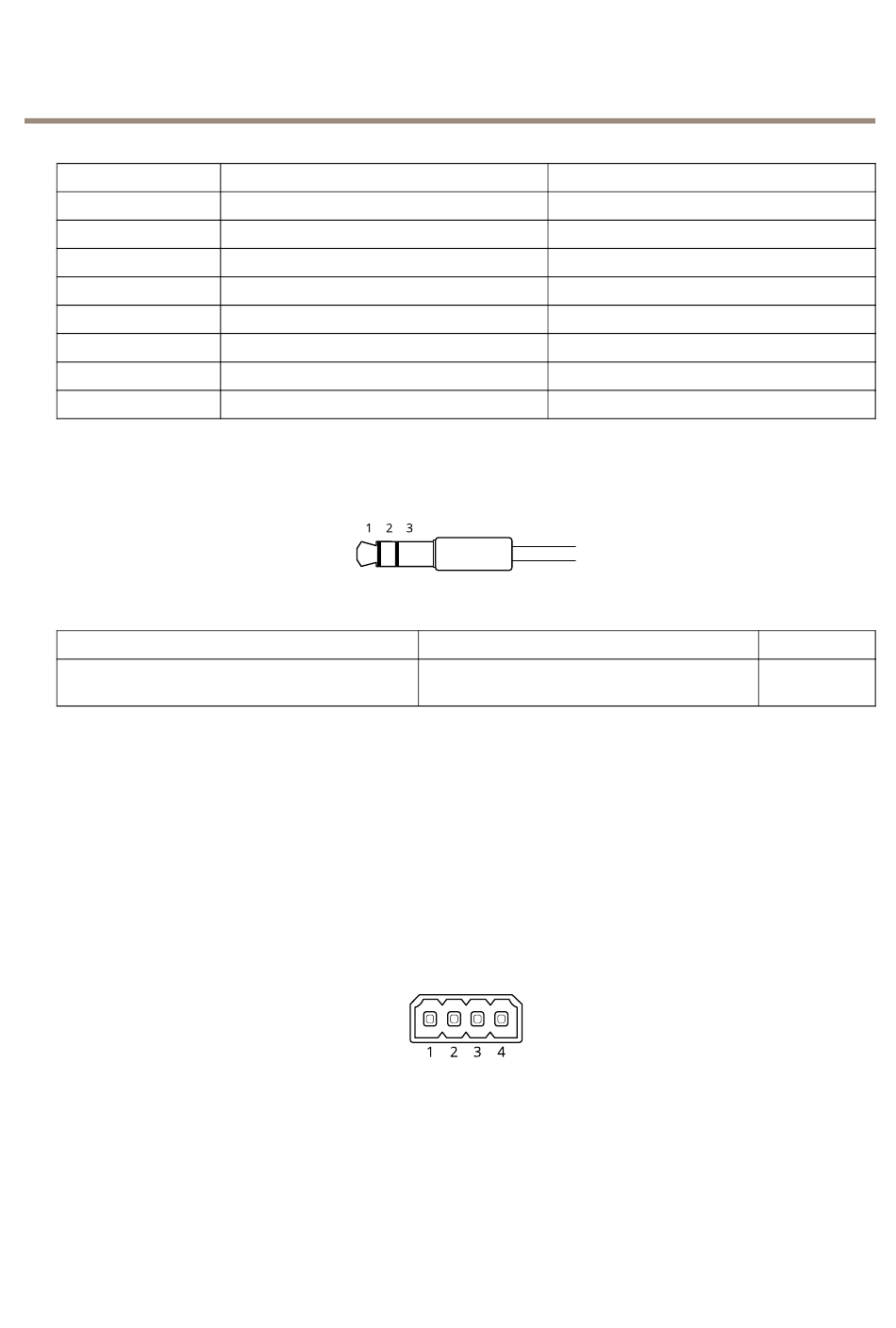

Audioanschluss

• Audioeingang – 3,5 mm, für ein Monomikrofon oder ein Monosignal (der linke Kanal wird von einem Stereosignal genutzt).
Audioeingang
1 Spitze
Unsymmetrisches Mikrofon (mit oder ohne
Elektretspeisung) oder Leitung
E/A-Anschluss
Über den E/A-Anschluss wird Zusatzausrüstung in Verbindung mit Manipulationsalarmen, Bewegungserkennung, Ereignisauslösungen,
Alarmbenachrichtigungen und anderen Funktionen angeschaltet. Zusätzlich zum Gleichstrombezugspunkt 0 V DC und der
Stromversorgung (12-VDC-Ausgang) stellt der E/A-Anschluss folgende Schnittstellen bereit:
Digitaleingang - Zum Anschluss von Geräten, die zwischen geöffnetem und geschlossenem Schaltkreis wechseln können wie etwa
PIR-Sensoren, Tür- und Fensterkontakte sowie Glasbruchmelder.
Digitalausgang - Zum Anschluss externer Geräte wie Relais und LEDs. Die angeschlossenen Geräte können über das VAPIX®
Application Programming Interface, über ein Ereignis oder über die Weboberfläche des Geräts aktiviert werden.
4-poliger Anschlussblock
Beispiel
T586A
Blau und Weiß
Blau
Orange und Weiß
Orange
Grün und Weiß
Grün
Braun und Weiß
Braun
T586B
Blau und Weiß
Blau
Grün und Weiß
Grün
Orange und Weiß
Orange
Braun und Weiß
Braun
2 Ring
Elektretspeisung, sofern ausgewählt
63
3 Hülse
Erdung
