Toro 79346 Bedienungsanleitung
Toro 79346 Bedienungsanleitung

Toro 79346 Bedienungsanleitung

Komplettes heckfangsystem mit zwei fangkörben e-z vac
Vorschau ausblenden Andere Handbücher für 79346:
Inhaltsverzeichnis
Registrieren Sie Ihr Produkt unter www.Toro.com.
Originaldokuments (DE)

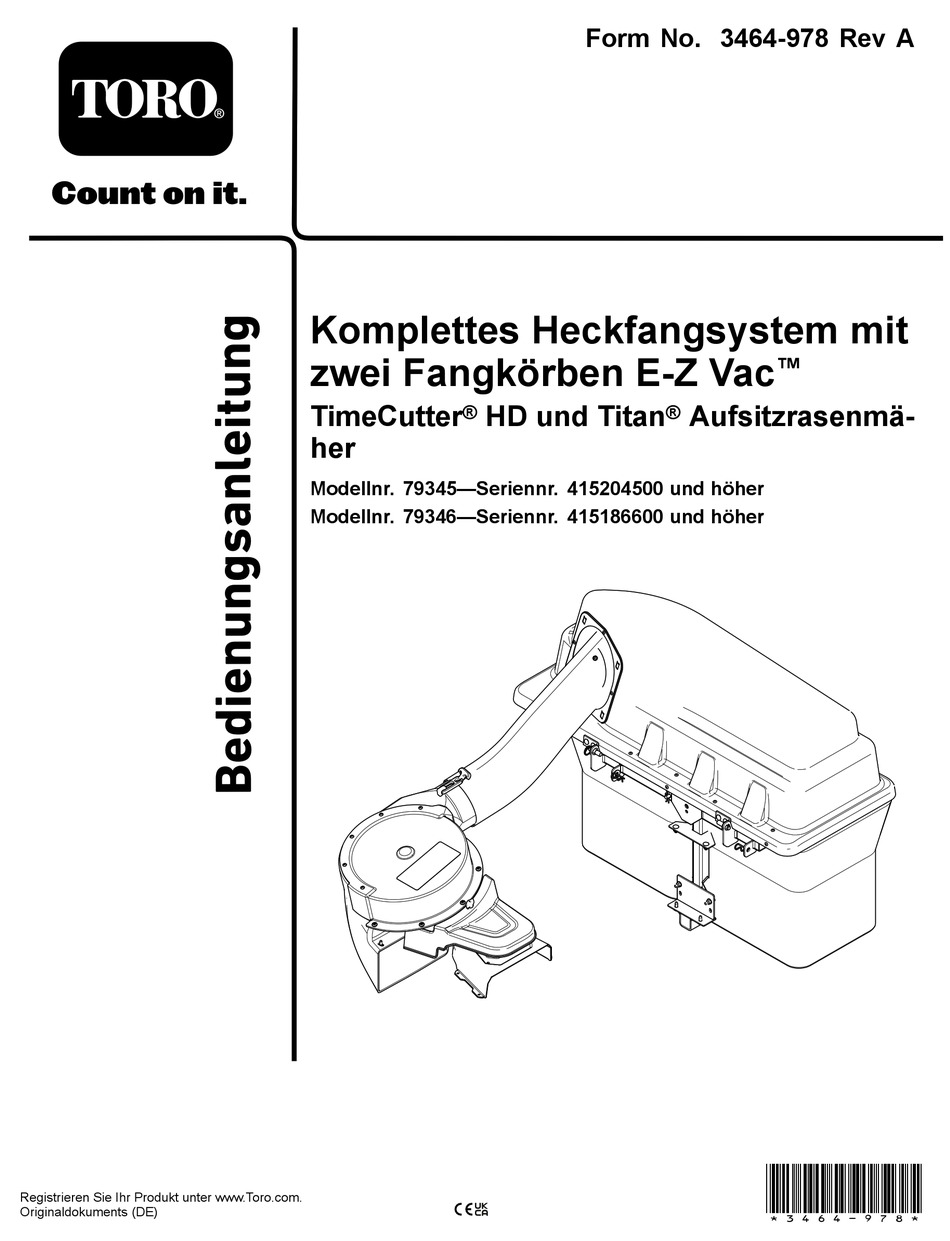

Komplettes Heckfangsystem mit
zwei Fangkörben E-Z Vac
TimeCutter
®
HD und Titan
her
Modellnr. 79345—Seriennr. 415204500 und höher
Modellnr. 79346—Seriennr. 415186600 und höher
Form No. 3464-978 Rev A
®
Aufsitzrasenmä-
*3464-978*
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Toro 79346

  • Seite 1 Form No. 3464-978 Rev A Komplettes Heckfangsystem mit zwei Fangkörben E-Z Vac ™ TimeCutter ® HD und Titan ® Aufsitzrasenmä- Modellnr. 79345—Seriennr. 415204500 und höher Modellnr. 79346—Seriennr. 415186600 und höher *3464-978* Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
  • Seite 2: Inhaltsverzeichnis

    Sie tragen die Verantwortung für einen können Tod oder schwerste Verletzungen die ordnungsgemäßen und sicheren Einsatz des Geräts. Folge sein. Besuchen Sie Toro.com, hinsichtlich Produktsicherheit • Vorsicht: bezeichnet eine möglicherweise und Schulungsunterlagen, Zubehörinformationen, drohende Gefahr. Wenn sie nicht gemieden wird, Standort eines Händlers, oder Registrierung des...
  • Seite 3: Sicherheit

    Sicherheit 9 Montieren des Grasfangkorbs......15 10 Einbauen der Abdeckung des Heckfangsystems ......... 15 WARNUNG: 11 Einbauen des Gebläses ....... 16 12 Befestigen des Gebläseriemens Wenn das Heckfangsystem eingesetzt wird, und der angetriebenen Abdeckung des dreht sich das Gebläse und kann die Hände Heckfangsystems .........
  • Seite 4: Sicherheit Beim Schleppen

    • • Fahren Sie an Hanglagen langsamer und mit Halten Sie die Empfehlungen des erhöhter Vorsicht. Stellen Sie sicher, dass Sie Anbaugeräteherstellers hinsichtlich Gewichtslimits Hänge in der empfohlenen Richtung befahren. für geschleppte Geräte und Schleppen an Der Zustand der Rasenflächen kann sich auf die Hanglagen ein.
  • Seite 5: Sicherheits- Und Bedienungsschilder

    Sicherheits- und Bedienungsschilder Die Sicherheits- und Bedienungsaufkleber sind für den Bediener gut sichtbar und befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus. decal136-4164 136-4164 1. Warnung: Lesen Sie die Bedienungsanleitung. 4. Schnitt-/Amputationsgefahr beim Antriebsrad: Berühren Sie keine beweglichen Teile und lassen Sie alle Schutzvorrichtungen und Abdeckungen montiert.
  • Seite 6: Einrichtung

    Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung – Keine Teile werden benötigt Bereiten Sie die Maschine vor. Ballastfach Linke Ballastfachbefestigung Rechte Ballastfachbefestigung Koffergewicht, 16 kg Haltestange Einbauen des Ballasts.
  • Seite 7: Vorbereiten Der Maschine

    Verfahren Beschreibung Menge Verwendung Oberes Rohr Schraube (¼" x ¾") Scheibe (¼") Montieren der Auswurfrohre. Sicherungsmutter (¼") Unteres Rohr Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Vorbereiten der Maschine Einbauen des Ballasts Keine Teile werden benötigt Für diesen Arbeitsschritt erforderliche Teile: Ballastfach Verfahren...
  • Seite 8: Entfernen Des Grasablenkblechs Und Der Riemenabdeckung

    g196533 Bild 3 g196560 Bild 5 Ausschnittansicht 1. Haltestange 3. Kofferballast 1. Ballastfachbefestigungen 3. Bundmutter (⅜") 2. Ballastfach 2. Schraube (⅜" x 1¼") 4. Blechschraube (5/16" x ¾") Setzen Sie die Haltestange in das Fach ein und drehen sie in die verriegelte Stellung (Bild Befestigen Sie das Ballastfach mit den zwei Wichtig:...
  • Seite 9: Befestigen Des Ablenkblechs Und Der Gebläsestütze

    Splint (nur CE-Modelle), schieben Sie die Stange aus den geschweißten Mähwerkhalterungen, der Feder und der Grasleitvorrichtung (Bild Hinweis: Ihr Auswurfkanal kann von der Abbildung abweichen. g200974 Bild 7 1. Schraube (¼" x ½") 2. Riemenabdeckung Befestigen des Ablenkblechs und der Gebläsestütze g190642 Bild 6...
  • Seite 10 Lösen Sie die zwei Schlossschrauben (5/16" x ¾") in den Ablenkblechschlitzen und schieben Sie das Ablenkblech, bis das Loch mit dem Loch im Mähwerk ausgefluchtet ist (Bild 10). Befestigen Sie das Ablenkblech, wie in Bild 10abgebildet. Wichtig: Achten Sie darauf, dass Sie das richtige Loch für das Ablenkblech verwenden, siehe Bild...
  • Seite 11: Befestigen Der Riemenscheibe, Riemenabdeckung Und Ansatzschraube

    x ½") über der Riemenscheibe, wie in Bild 12 abgebildet. Befestigen der Riemenscheibe, Riemenabdeckung und Ansatzschraube Für diesen Arbeitsschritt erforderliche Teile: Riemenscheibe Riemenabdeckung g201435 Bild 12 Verfahren 1. Riemenabdeckung 2. Schraube (¼" x ½") Nehmen Sie die Mutter und Scheibe von der rechten Mähwerkriemenscheibe ab.
  • Seite 12 g308798 Bild 13 1. Mutter 3. Schraube 2. Vorhandene Anbauvor- richtungshalterung g302477 Bild 15 1. Sicherungsmutter (5/16") 2. Schraube (5/16" x 1") Befestigen Sie den Stabilisatorbügel mit zwei Schlossschrauben (5/16" x ¾") und zwei Sicherungsmuttern (5/16") an der Positionieren Sie den Drehrahmen nach Motorschutzvorrichtung, wie in Bild 14 oben und befestigen Sie ihn mit zwei...
  • Seite 13: Befestigen Der Verriegelungsstange

    Hinweis: Wiederholen Sie diese Schritte für die rechte Seite der Maschine. Befestigen der Verriegelungsstange Für diesen Arbeitsschritt erforderliche Teile: Verriegelungsstange Splint Verfahren Befestigen Sie die Verriegelungsstange mit einem Splint (Bild 18). g308335 Bild 17 Abbildung zeigt linke Seite Setzen Sie die gebogenen Enden der Stangen in die Anbaugerätbefestigung ein, wie in Bild 17 abgebildet, und befestigen Sie das Ende jeder...
  • Seite 14: Montieren Der Abdeckung Des Heckfangsystems

    Montieren der Abdeckung des Heckfangsystems Für diesen Arbeitsschritt erforderliche Teile: Abdeckung des Heckfangsystems Gitter des Heckfangsystems Splint Verfahren Drehen Sie die Abdeckung des Heckfangsy- stems um. Setzen Sie das Gitter so ein, wie in Bild 19 abgebildet, und stellen Sie sicher, dass es nach unten zu den Grasfangkörben geneigt ist.
  • Seite 15: Montieren Des Grasfangkorbs

    Hinweis: Ihr Heckfangsystem kann von der Abbildung abweichen. Schieben Sie die Halterungen über die Streben im Heckfangsystemrahmen und setzen Sie den Montieren des runden Splint in das Loch in der rechten Strebe (Bild 21). Grasfangkorbs Drehen Sie die Abdeckung des Heckfangsy- stems nach unten in die Betriebsstellung.
  • Seite 16: Einbauen Des Gebläses

    Heben Sie die Abdeckung des Heckfangsystems an und setzen Sie die in 9 Montieren des Grasfangkorbs (Seite 15) zusammengebauten Grasfangkörbe ein. Schieben Sie die Korbhaken auf die Befestigungshalterungen (Bild 22). Einbauen des Gebläses Für diesen Arbeitsschritt erforderliche Teile: Gebläse Verfahren WARNUNG: Eine nicht abgedeckte Auswurföffnung kann dazu führen, dass der Rasenmäher...
  • Seite 17: Befestigen Des Gebläseriemens Und Der Angetriebenen Abdeckung Des Heckfangsystems

    (Bild 26 Bild 27), siehe 11 Einbauen des Gebläses (Seite 16). Verwenden Sie den folgenden Riemen basierend auf der Größe des Mähwerks: 122-cm Mähwerk 137-cm Mähwerk 152-cm Mähwerk Toro Toro Toro Bestellnummer Bestellnummer Bestellnummer 127-0074 127-0075 127-0076 g201893 Bild 25 1.
  • Seite 18: Montieren Der Auswurfrohre

    g201515 Bild 28 1. Handrad 3. Riemenabdeckung 2. Angetriebene Abdeckung des Heckfangsystems g201513 Bild 27 1. Gebläseriemenscheibe 5. Spannarm 2. Gebläse in Position 6. Antriebsscheibe (Abschnitt des Gehäuses Montieren der wurde zur Verdeutlichung entfernt) Auswurfrohre 3. Feder 7. Spannscheibe 4. Spannscheibenstrebe 8.
  • Seite 19 Hinweis: Stellen Sie sicher, dass die Kerbe im unteren Rohr nach dem Anbringen unten ist (Bild 31). g018440 Bild 30 1. Oberes Rohr 3. Abdeckung des Heckfangsystems 2. Hervorstehende Gummidichtung Fluchten Sie die Löcher des oberen Rohrs so aus, dass sie den Vertiefungen an der Oberfläche des unteren Rohrs entsprechen.
  • Seite 20 Innenseite des unteren Rohrs und durch die vorhandenen Löcher im oberen Rohr ein (Bild 32). Schrauben Sie die Rohre mit den Muttern (¼") zusammen, wie in Bild 32 abgebildet. Stecken Sie das obere Auswurfrohr durch die Rohrdichtung in die Abdeckung. Ziehen Sie das obere Rohr etwas heraus, sodass sich die Dichtung nach außen über das Gebläse wölbt...
  • Seite 21: Betrieb

    Betrieb WARNUNG: Wenn das Ablenkblech, die Heckfangsystemrohre oder das komplette WARNUNG: Heckfangsystem nicht montiert sind, sind Halten Sie folgende Maßnahmen ein, um die Bedienungsperson und umstehende Personenverletzungen zu vermeiden. Personen der Gefahr eines Kontakts mit • Machen Sie sich mit allen Betriebs- dem Schnittmesser und ausgeschleuderten und Sicherheitsanweisungen in der Gegenständen ausgesetzt.
  • Seite 22: Entfernen Von Verstopfungen Vom Heckfangsystem

    Stellen Sie die Maschine auf einer ebenen Fläche ab und kuppeln Sie den Zapfwellenantriebsschalter aus. Schieben Sie die Fahrantriebshebel nach außen in die arretierte Neutral-Stellung, stellen Sie den Motor ab, ziehen Sie den Schüssel ab, aktivieren Sie die Feststellbremse und verlassen Sie erst die Bedienungsposition, wenn alle beweglichen Teile zum Stillstand gekommen sind.
  • Seite 23: Abnehmen Des Heckfangsystems

    Motor ab, ziehen Sie den Schüssel ab, aktivieren ist. Wenn Sie in geschlossenen Flächen zu scharf die Feststellbremse und verlassen Sie erst den wenden, wird das Anbaugerät ggf. beschädigt. Sitz, wenn alle beweglichen Teile zum Stillstand gekommen sind. Mähen Prüfen Sie den Füllstand der Körbe und leeren Sie sie, wenn die Grasfangkörbe voll sind.
  • Seite 24: Heckfangsystem Und Hohes Gras

    ACHTUNG Wenn sich das Heckfangsystem füllt, wird das hintere Ende der Zugmaschine schwerer. Wenn Sie auf Hügel plötzlich stoppen und starten, können Sie ggf. die Lenkkontrolle verlieren, oder die Zugmaschine kann umkippen. • Starten oder stoppen Sie beim Hangauf-/Hangabfahren nie plötzlich. Vermeiden Sie ein Fahren bergaufwärts.
  • Seite 25: Wartung

    Wartung Hinweis: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition. Empfohlener Wartungsplan Wartungsintervall Wartungsmaßnahmen • Prüfen Sie den Gebläseriemen. Nach acht Betriebsstunden • Prüfen Sie das Grasfangsystem. • Reinigen Sie das Abdeckungsgitter. Nach jeder Verwendung •...
  • Seite 26: Reinigen Des Abdeckungsgitters

    Reinigen des Abdeckungsgitters Wartungsintervall: Nach jeder Verwendung Öffnen Sie die Abdeckung des Heckfangsy- stems. Entfernen Sie den Schmutz vom Gitter. Schließen Sie die Abdeckung des Heckfangsystems. Reinigen des Heckfangsystems und der Grasfangkörbe g202246 Wartungsintervall: Nach jeder Verwendung Bild 36 Waschen Sie die Abdeckung des 1.
  • Seite 27: Prüfen Der Schnittmesser

    Einlagerung Prüfen Sie die Grasfangkörbe, den Rahmen des Heckfangsystems und das Gitter. Hinweis: Ersetzen Sie beschädigte oder Lagern des Heckfangsy- kaputte Teile. stems Ziehen Sie alle Schrauben und Muttern an. Reinigen Sie das Heckfangsystem, siehe Prüfen der Schnittmesser „Reinigen des Heckfangsystems“. Prüfen Sie das Heckfangsystem auf Schäden, Prüfen Sie die Schnittmesser regelmäßig, siehe „Prüfen des Heckfangsystems“.
  • Seite 28: Fehlersuche Und -Behebung

    Mähwerks finden Sie in der Bedienungsanleitung. Das Gebläseantriebsrad läuft nicht 1. Das Gebläse ist verstopft. 1. Entfernen Sie Fremdkörper, Laub oder ungehindert. Schnittgut vom Gebläserad. 2. Das Gebläserad ist nicht korrekt 2. Setzen Sie sich dann mit Ihrem Toro ausgerichtet. Vertragshändler in Verbindung.
  • Seite 29 Hinweise:...
  • Seite 30 Hinweise:...
  • Seite 31: Kalifornien, Proposition 65: Warnung

    Toro hat sich entschieden, Verbrauchern so viel wie möglich Informationen bereitzustellen, damit sie informierte Entscheidungen zu Produkten treffen können, die sie kaufen und verwenden. Toro stellt Warnungen in bestimmten Fällen bereit, basierend auf der Kenntnis über das Vorhandensein aufgeführter Chemikalien ohne Evaluierung des Gefährdungsniveaus, da nicht alle aufgeführten Chemikalien Anforderungen zu Gefährdungshöchstwerten haben.
