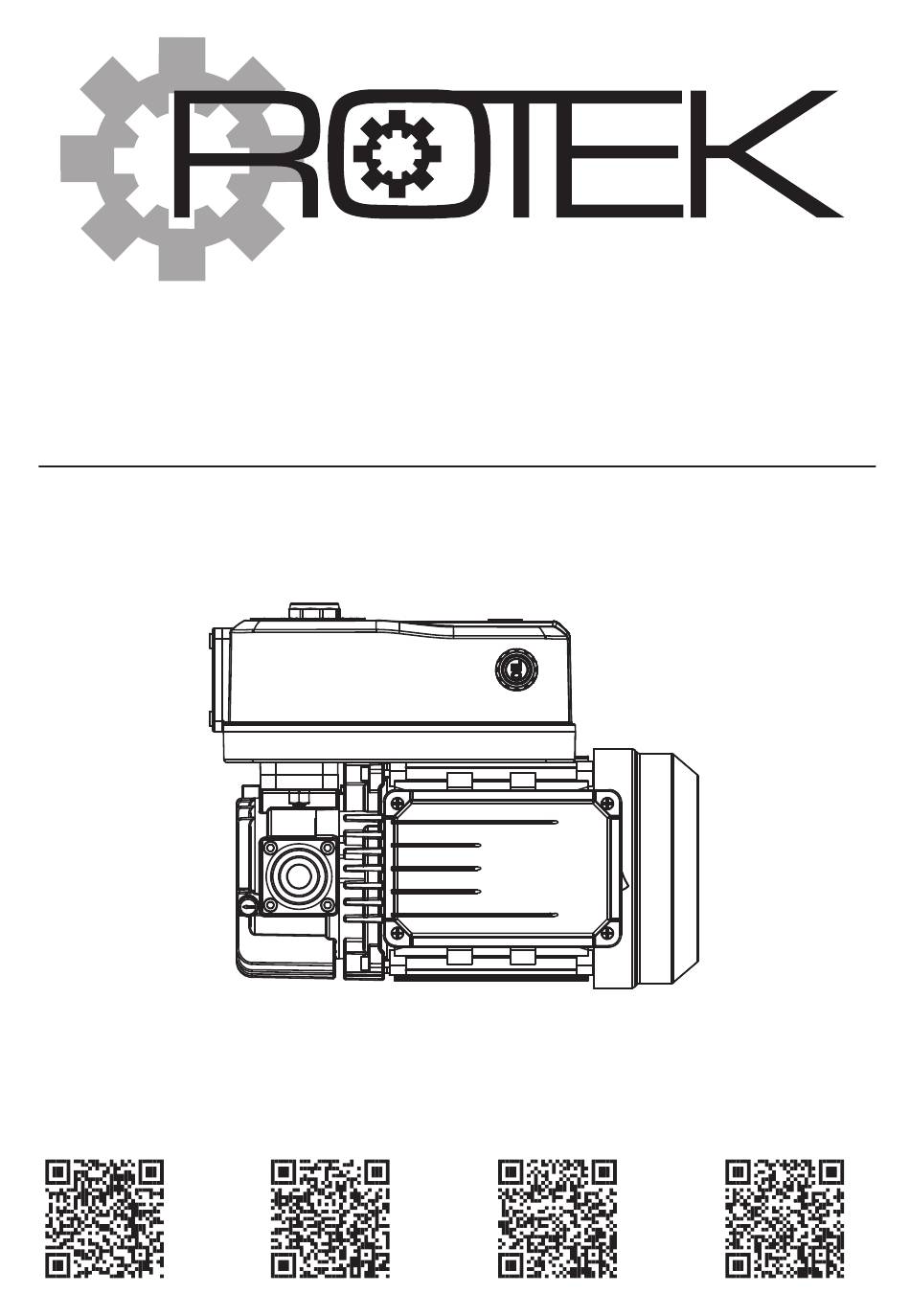

PM-VP-20 Serie
Benutzer- und Wartungshandbuch
PM-VP-20-115
( Rotek Nr. PACK129 )
Förderleistung 20 m³/h
Anschluss 115V/60Hz/1ph.
Aktuelle Informationen im Web:
Vakuumpumpe
DE Z1601 Stand März 2024
PM-VP-20-230-V
( Rotek Nr. PACK102 )
Förderleistung 20 m³/h
Anschluss 230V/50Hz/1ph.
Aktuelle Informationen im Web:
PM-VP-20-230-H
( Rotek Nr. PACK131 )
Förderleistung 20 m³/h
Anschluss 230V/50Hz/1ph.
Aktuelle Informationen im Web:
PM-VP-20-400
( Rotek Nr. PACK109 )
Förderleistung 20 m³/h
Anschluss 400V/50Hz/3ph.
Aktuelle Informationen im Web:
Werbung
Verwandte Anleitungen für Rotek PM-VP-20-230-V
Inhaltszusammenfassung für Rotek PM-VP-20-230-V
- Seite 1 Benutzer- und Wartungshandbuch DE Z1601 Stand März 2024 PM-VP-20-115 PM-VP-20-230-V PM-VP-20-230-H PM-VP-20-400 ( Rotek Nr. PACK129 ) ( Rotek Nr. PACK102 ) ( Rotek Nr. PACK131 ) ( Rotek Nr. PACK109 ) Förderleistung 20 m³/h Förderleistung 20 m³/h Förderleistung 20 m³/h Förderleistung 20 m³/h...
- Seite 2 Garantieanspruch. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung. Dieses Handbuch darf ohne schriftliche Genehmigung von Rotek weder vollständig noch teilweise in jeglicher Form und mit jeglichen Mitteln elektronischer oder mechanischer Art reproduziert werden. Ein Zuwiderhandeln stellt einen Verstoß gegen geltende Urheberrechtsbestimmungen dar und wird straf- rechtlich verfolgt.
- Seite 3 Inhaltsverzeichnis 1. Sicherheitshinweise 1.1. Aufstellungsort / Installation 1.2. Risiken durch Strom 1.3. Bestimmungsgemäße Verwendung 1.4. Wartung 2. Spezifikation 2.1. Technische Daten 2.2. Geräteabmessungen 2.3. Pumpenkennlinie 3. Installation und Inbetriebnahme 3.1. Aufstellungsort und Montage 3.2. Hydrauliköl einfüllen/kontrollieren 3.3. Elektrischer Anschluß 3.3.1. 1-phasige Modelle (PM-VP-20-230, PM-VP-20-115) 3.3.2.
- Seite 4 1. Sicherheitshinweise Diese Vakuumpumpe ist als Komponente für industrielle Nutzung bestimmt (als Teil von Ma- schinen oder Anlagen), und kann deshalb nicht wie Einzelhandelsware behandelt werden. Aus diesem Grund richten sich die Anweisungen in diesem Handbuch vorrangig an qualifi- ziertes Fachpersonal! Die Anweisungen in diesem Handbuch müssen ggf.
- Seite 6 2. Spezifikation 2.1. Technische Daten Modell PM-VP-20-115-H PM-VP-20-230-V PM-VP-20-230-H PM-VP-20-400-V Rotek Best.Nr. PACK129 PACK102 PACK131 PACK109 9009970021696 9009970005870 9009970023379 9009970005887 Versorgungs- 110-115 V / 60 Hz / 380-400 V / 50 Hz / 210-230 V / 50 Hz / 1-phasig...
- Seite 7 2.2. Geräteabmessungen 127,5 Einlass Vertikal: 4-M8 G3/4“ 110,5 Horizontal: G1/2“ 2.3. Pumpenkennlinie m³/h 20 m³/h mbar...
- Seite 8 3. Installation und Inbetriebnahme 3.1. Aufstellungsort und Montage • Gerät auf eine feste und ebene Oberfläche stellen (nur waagrechter Betrieb erlaubt) • Ggfs. Vibrationsdämpfer an Pumpenunterseite entfernen und fest verschrauben • Wahlweise - passenden Schlauch an Einlasstülle anschließen (Schlauch ∅ :18mm) - Tülle entfernen und passende Zuluftleitung an G3/4“...
- Seite 9 3.4. Funktionsweise Einlasstülle Ölabscheider Ansaug lter Auslass-Filter Rückschlagventil Pumpenkörper Ölrückführung Schaufel Öl lter Rotor Ölreservoir Ölzufuhrleitung 3.5. Hinweise zur Inbetriebnahme Vor Inbetriebnahme den Ölstand der Vakuumpumpe prüfen! Der Ölstand am Schauglas muß zwischen MIN und MAX Markierung liegen! Bei zu geringem Ölstand darf die Pumpe nicht in Betrieb genommen werden! Bei der erstmaligen Inbetriebnahme ist empfohlen die Ansaugtülle der Pumpe luftdicht zu verschließen und diese 15-20min laufen zu lassen um die im Pumpengehäuse und Öl befind-...
- Seite 10 4. Wartung Regelmäßiges Service und Wartung verlängert die Lebensdauer und gewährleistet einen störungsfrei- en Betrieb. Das für die Instandhaltung bzw. Reinigung zuständige Personal muss technisch dazu be- fähigt sein, die jeweiligen Arbeiten durchzuführen. Gestatten Sie niemals nicht befähigten Personen Tätigkeiten an egal welchem Bauteil des Gerätes durchzuführen. 4.1.
- Seite 11 4.5. Mögliche Fehler und Lösungen Fehler Grund Lösung Fehlende Netzspannung Netzspannung zu Verfügung stellen Netzkabel beschädigt Netzkabel austauschen Betriebsschalter nicht eingeschalten Betriebsschalter einschalten/prüfen Nur bei 1-phasiger Ausführung: Hauptschalter auf Stellung I Gerät hat keine Funktion Gerätehauptschalter nicht eingeschalten Nur bei 1-phasiger Ausführung: Gerät abkühlen lassen und erneut versu- Motorsicherung hat ausgelöst chen - ggfs.
- Seite 12 4.6. Teileverzeichnis...
- Seite 13 Lfd. Beschreibung Stk. Lfd. Beschreibung Stk. Innensechskantschraube O-Ring Pumpenkörper A Material: FPM (Fluorelastomer) Abdeckplatte Ölabscheider O-Ring Pumpenkörper B Dichtung Ölabscheider Material: FPM (Fluorelastomer) Material: 8092 Ansaugstutzen vertikal G3/4“ IG Gewindebuchse Ansaugstutzen horizontal G1/2“ IG Ölabscheidefilter (Ausgangsfilter) Ansaugtülle G3/4“AG auf D19mm Ölschauglas Ansaugtülle G1/2“AG auf D19mm Dichtung Ölschauglas...
- Seite 14 5. Sonstiges 5.1. Garantiebedingungen Die Garantiedauer dieses Gerätes beträgt 12 Monate ab Zustellung zum Endverbraucher, längstens jedoch 14 Monate nach dem Lieferdatum. Unter dem Lieferdatum ist jenes Datum zu verstehen welche bei der Auslieferung auf dem jeweiligen Transportschein (Lieferschein oder Rechnung) angeführt ist. Die Garantiedauer von Ersatzteilen beträgt 6 Monate ab Zustellung zum Endverbraucher.
- Seite 15 5.2. Konformitätserklärung Hiermit erklären wir, Rotek Handels GmbH Handelsstrasse 4 We herewith declare, 2201 Hagenbrunn Österreich / Austria Dass das nachfolgend bezeichnete Gerät aufgrund seiner Konzipierung und Bauart so- wie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht.
- Seite 16 Bei Fragen oder Anregungen wenden Sie sich bitte an : Rotek Handels GmbH Handelsstr. 4, A-2201 Hagenbrunn Tel : +43-2246-20791 Fax : +43-2246-20791-50 e-mail: office@rotek.at http://www.rotek.at © Rotek Handels GmbH 2024...
