Installation und Anschlüsse
3

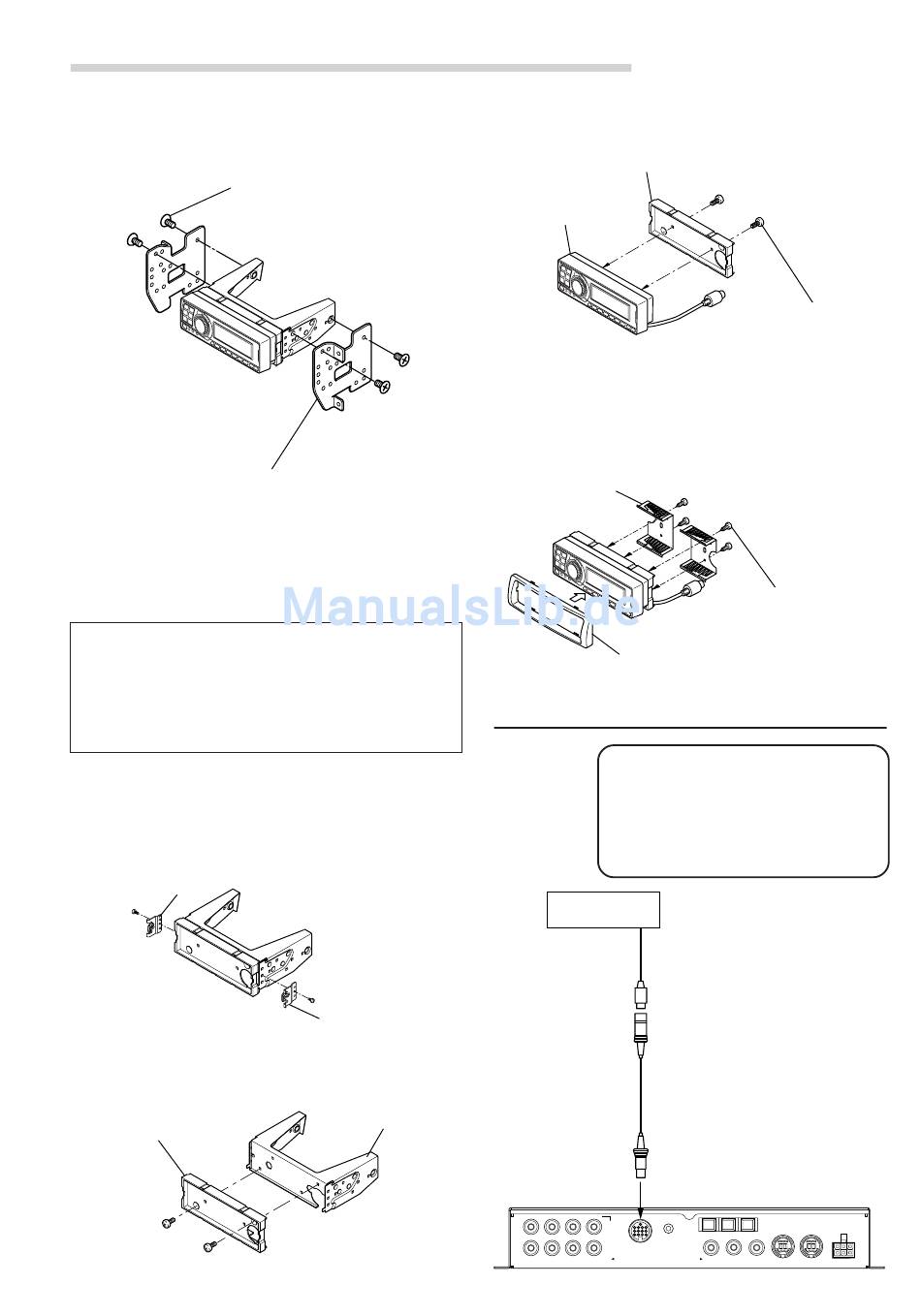

Befestigen Sie den Displayaufnahmerahmen und
die Halterung an der Steuereinheit. Befestigen
Sie als Nächstes die Werkshalterungen, die vom
Werksradio entfernt wurden, fest an der
Steuereinheit.
Flachkopfschraube (M5 x 8)
Halterung
Flush-Montage der Steuereinheit
1
Fertigen Sie eine Aussparung mit einer Größe
von etwa 178 (Breite) auf 50 (Höhe) mm bei der
von Ihnen gewünschten Befestigungsposition an.
WARNUNG
Achten Sie beim Bohren bzw Sägen der Löcher
darauf, dass Sie keinerlei Leitungen, Tanks,
Elektrokabel o.ä. beschädigen. Dies könnte
sowohl Unfälle als auch einen Brand
verursachen.
2
Entfernen Sie nach Schritt 2 unter „Befestigung
im DIN-Schacht" in „Befestigung der
Steuereinheit" (Seite 5) die Seitenhalterungen.
Seitenhalterung
3
Nehmen Sie den Displayaufnahmerahmen vom
Rahmen ab.
Displayaufnahmerahmen
6
-DE
4
5
Einbauvorrichtung

Grundlegendes Anschlussdiagram

Seitenhalterung
Rahmen
Montieren Sie den Displayaufnahmerahmen mit
den beiliegenden Schrauben an der
Steuereinheit.
Displayaufnahmerahmen
Steuereinheit
Befestigen Sie die Flush-Montagehalterungen
mit den beiliegenden Schrauben an der
Steuereinheit. Montieren Sie diese Einheit in den
vorbereiteten Schacht.
Frontblende
VORSICHT
Schließen Sie das Display-Kabel
nicht an und trennen Sie es nicht ab,
wenn die Stromzufuhr des Gerätes
eingeschaltet ist.
Display
Display-Kabel
CENTER
SELECTABLE
(L)
SUBWOOFER
MIC
(R)
CONTROL UNIT
FRONT 1 FRONT 2 REAR SUBWOOFER OUTPUT
(FULL RANGE
/TWEETER)
Rundkopfschraube
(M3 x 5) x 2
Rundkopf-Blechschraube
(M2,6 x 8) x 4
PXA-H701
CD/DVD H.U. CHG DVD
DIGITAL 1 DIGITAL 2 DIGITAL 3
INPUT GUIDE (L) (R)
Ai–NET IN CHANGER IN
POWER SUPPLY
ANALOG 1
ANALOG 2 ANALOG 3
