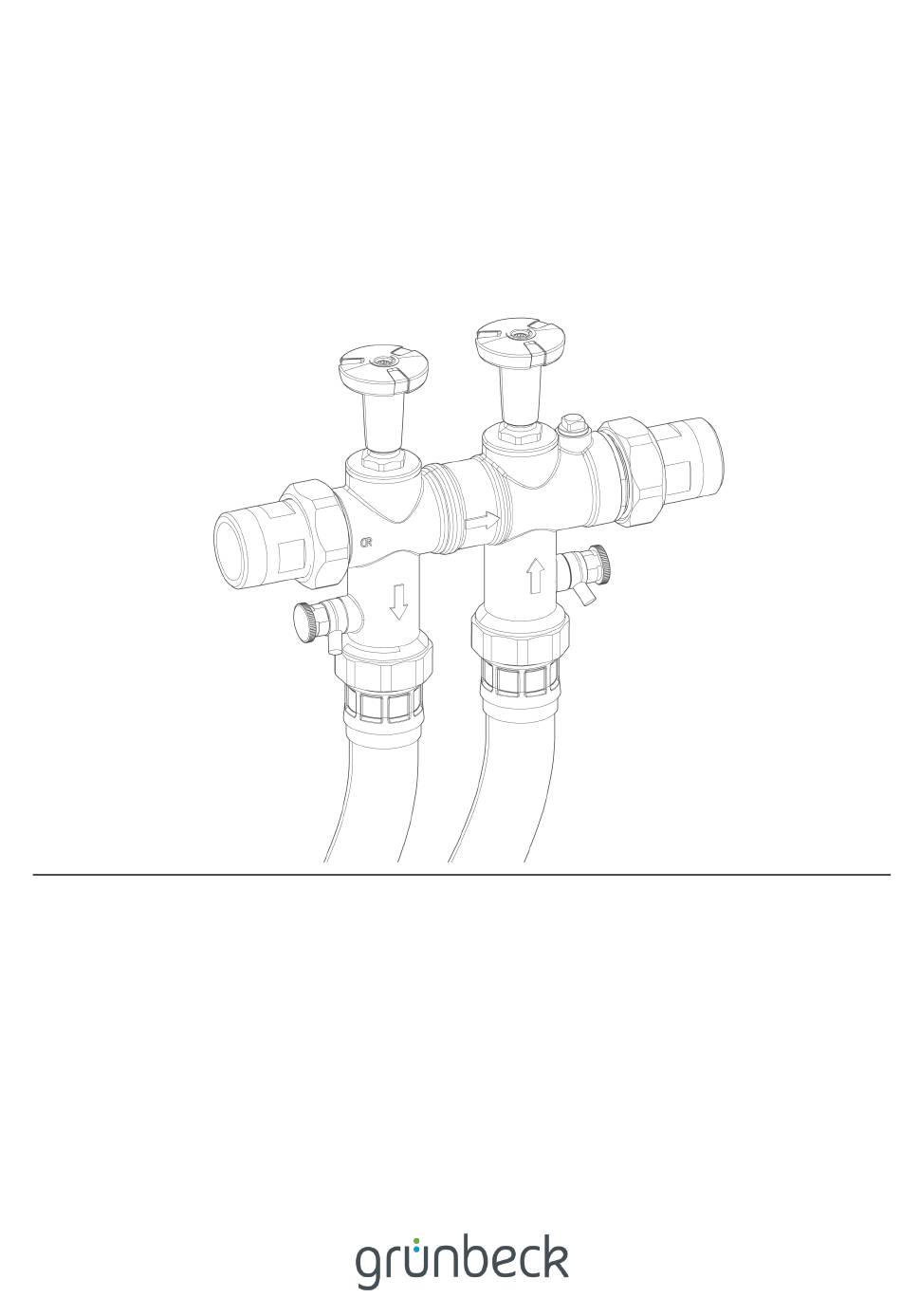

- Seite 1 Wir verstehen Wasser. Zubehör | Anschluss-Set GENO-mat Montageanleitung...
- Seite 2 Zentraler Kontakt Deutschland Vertrieb +49 9074 41-0 Service +49 9074 41-333 service@gruenbeck.de Erreichbarkeit Montag bis Donnerstag 7:00 - 18:00 Uhr Freitag 7:00 - 16:00 Uhr Technische Änderungen vorbehalten. © by Grünbeck Wasseraufbereitung GmbH Original der Montageanleitung Stand: Juli 2024 Bestell-Nr.: 100272800000_de_014...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Lieferumfang prüfen ..........10 Einführung ............... 4 Sanitärinstallation ...........11 Zielgruppe ..............4 Gültigkeit der Anleitung ..........4 Instandhaltung ............19 Mitgeltende Unterlagen ..........4 Reinigung ...............19 Inspektion/Wartung ..........19 Sicherheit ..............5 Ersatzteile ...............20 Verschleißteile ............20 Persönliche Schutzausrüstung ......... 5 Sicherheitsmaßnahmen ..........5 Demontage und Entsorgung .........21 Produktbeschreibung .......... -
Seite 4: Einführung
● Anschluss-Set GENO-mat 1" (Bestell-Nr. 185 515) ● Anschluss-Set GENO-mat 1¼" (Bestell-Nr. 185 530) ● Anschluss-Set GENO-mat 1½" (Bestell-Nr. 185 545) ● Anschluss-Set GENO-mat 1" Industrie (Bestell-Nr. 185 505) ● Anschluss-Set GENO-mat 1¼" Industrie (Bestell-Nr. 185 520) ● Anschluss-Set GENO-mat 1½" Industrie (Bestell-Nr. 185 540) Mitgeltende Unterlagen ●... -
Seite 5: Sicherheit
Sicherheit Sicherheit Persönliche Schutzausrüstung Benutzen Sie bei Montage und Demontage des Anschluss-Sets Schutzhandschuhe. Sicherheitsmaßnahmen ● Beachten Sie eine mögliche Rutschgefahr durch austretendes Wasser auf dem Boden. ● Komponenten können unter Druck stehen. Es besteht die Gefahr von Verletzungen und Sachschäden durch ausströmendes Wasser und durch unerwartete Bewegung von Komponenten. -
Seite 6: Produktbeschreibung
Produktbeschreibung Bestimmungsgemäße Verwendung ● Das Anschluss-Set in den Größen 1", 1¼" und 1½" ist zum spannungsfreien Anschluss von Enthärtungs- und Filteranlagen der Reihe GENO-mat an die Wasserleitung geeignet. ● Das Anschluss-Set muss passend zur Anlagengröße und Dimension der Wasserleitung gewählt werden. -
Seite 7: Installation
Sets müssen übereinstimmen und zur Ausführung der Anlage passen ● Die Leitungshöhe für den Anschluss, der seitliche Versatz und der Wandabstand sind zu beachten (siehe Kapitel 4.3.1) Einbaubeispiel I Enthärtungsanlagen GENO-mat duo (für Größe 1") Bezeichnung Bezeichnung Absperrventil Eingang Enthärtungsanlage GENO-mat duo WE-X... - Seite 8 Installation Einbaubeispiel II Filteranlagen GENO-mat (für Größe 1") Bezeichnung Bezeichnung Membranausdehnungsgefäß Manometer Ausgangsdruck Absperrventil (Ausgang) mit Probenahme- Absperrventil (Eingang) mit Probenahmeventil ventil Manometer Eingangsdruck Kanalanschluss nach DIN EN 1717 8 | 24...
-
Seite 9: Anforderungen An Den Installationsort
Installation Anforderungen an den Installationsort Örtliche Installationsvorschriften, allgemeine Richtlinien und technische Daten sind zu beachten. ● Rohrleitung mit entsprechender Tragfähigkeit, um das Betriebsgewicht des Produkts aufzunehmen ● Umgebungstemperatur und Abstrahlungstemperatur in unmittelbarer Nähe • ≤ 25 °C bei Anwendung im Trinkwasserbereich •... -
Seite 10: Lieferumfang Prüfen
Installation Lieferumfang prüfen Bezeichnung Bezeichnung Anschlussblock mit Anschlussverschraubung, Anschlussschläuche mit Überwurfmuttern 2 Dichtungen bei GENO-mat mit (4 Dichtungen bei 1½") Überströmventil (0,8 bar); bei GENO-mat Übergangsfitting mit Dichtung Industrie ohne Überströmventil Doppelnippel ► Prüfen Sie den Lieferumfang auf Vollständigkeit und Beschädigungen. -
Seite 11: Sanitärinstallation
Installation Sanitärinstallation 4.3.1 Anschlussblock installieren Beachten Sie die durch Pfeile am Anschlussblock gekennzeichnete Durchflussrichtung. Rohrleitung vorbereiten 1. Installieren Sie die Anschlussverschraubung in die Rohrleitung. 2. Setzen Sie die Dichtungen ein. a Beachten Sie das benötigte Einbaumaß (190 mm bei 1"; 1¼", 1½") zwischen den Dichtungen. -
Seite 12: Anschlussschläuche Montieren
Installation 5. Montieren Sie den Anschlussblock an die Anschlussverschraubungen. a Ziehen Sie die Überwurfmuttern (SW 46 bei 1"; SW 52 bei 1¼" und 1½") spannungsfrei fest. » Der Anschlussblock ist installiert. 4.3.2 Anschlussschläuche montieren HINWEIS Falsche Montage der Anschlussschläuche ● Beschädigungsgefahr/Beeinträchtigung der Anlagenfunktion bei falscher Montage ●... -
Seite 13: Anschlussschläuche Am Anschlussblock Montieren
Installation 4.3.2.1 Anschlussschläuche am Anschlussblock montieren Größe 1" und 1¼" 1. Montieren Sie die Anschlussschläuche am Anschlussblock. a Ziehen Sie die Überwurfmuttern (SW 37 bei 1"; SW 46 bei 1¼") fest. Größe 1½" 1. Montieren Sie die Anschlussschläuche am Anschlussblock. a Legen Sie die Flachdichtungen ein. -
Seite 14: Anschlussschläuche Am Steuerkopf Der Anlage Montieren
Anschlussschläuche am Steuerkopf der Anlage montieren Beim Verbinden der Enthärtungsanlagen oder Filteranlagen mit Anschluss-Sets werden je nach Anlagengröße Zwischenverbinder benötigt (siehe Kapitel 4.2). Enthärtungsanlagen GENO-mat duo (Größen 1" - 1¼") 1. Beachten Sie die durch Pfeile am Anschlussblock und an der Anlage gekennzeichnete Durchflussrichtung. - Seite 15 Installation Enthärtungsanlagen GENO-mat duo (Größe 1½") 1. Beachten Sie die durch Pfeile am Anschlussblock und an der Anlage gekennzeichnete Durchflussrichtung. 2. Montieren Sie den Eingangs-Anschlussschlauch am Eingang des Ventilblocks. a Setzen Sie den Doppelnippel und die Flachdichtung ein. 3. Montieren Sie den Ausgangs-Anschlussschlauch am vormontierten Wasserzähler am Ausgang des Ventilblocks.
- Seite 16 Installation Filteranlagen GENO-mat (Größe 1") 1. Beachten Sie die durch Pfeile am Anschlussblock und an der Anlage gekennzeichnete Durchflussrichtung. 2. Montieren Sie den Eingangs-Anschlussschlauch am Eingang des Ventilblocks. a Setzen Sie den Übergangsfitting mit Flachdichtung ein. 3. Montieren Sie den Ausgangs-Anschlussschlauch am Ausgang des Ventilblocks.
- Seite 17 Installation Filteranlagen GENO-mat (Größe 1½") 1. Beachten Sie die durch Pfeile am Anschlussblock und an der Anlage gekennzeichnete Durchflussrichtung. 2. Montieren Sie den Eingangs-Anschlussschlauch am Eingang des Ventilblocks. a Setzen Sie den Doppelnippel und die Flachdichtung ein. 3. Montieren Sie den Ausgangs-Anschlussschlauch am Ausgang des Ventilblocks.
-
Seite 18: Funktionsprüfung Durchführen
Installation 4.3.3 Funktionsprüfung durchführen Die verbauten Absperrventile als Freistromventile sind für den Einsatz im geöffneten Zustand ausgelegt. Bei längerem Einsatz im geschlossenen oder teilweise geschlossenen Zustand kann es zu Undichtheiten kommen. Pos. Bezeichnung Pos. Bezeichnung Absperrventile teilweise geschlossen Absperrventile vollständig geschlossen Stellung im Normalbetrieb Öffnen Sie die Absperrventile Wassereingang und Wasserausgang vollständig bis zum Anschlag. -
Seite 19: Instandhaltung
► Reinigen Sie das Produkt nur von außen. ► Reinigen Sie den Siebeinsatz im Anschlussblock einmal jährlich. Inspektion/Wartung Führen Sie alle notwendigen Arbeiten im Umfang der Inspektions- und Wartungsarbeiten für die Enthärtungs- und Filteranlagen der Reihe GENO-mat durch (siehe jeweilige Betriebsanleitung). 5.2.1 Halbjährliche Wartung 1. -
Seite 20: Ersatzteile
Instandhaltung Ersatzteile Eine Übersicht der Ersatzteile finden Sie im Ersatzteilkatalog unter www.gruenbeck.de. Sie erhalten die Ersatzteile bei der für Ihr Gebiet zuständigen Grünbeck-Vertretung. Verschleißteile Verschleißteile sind nachfolgend aufgeführt: ● Dichtungen ► Lassen Sie die Dichtungen bei Undichtigkeiten, Beschädigungen oder Deformierungen ersetzen. ►... -
Seite 21: Demontage Und Entsorgung
Demontage und Entsorgung Demontage und Entsorgung Demontage 1. Stellen Sie sicher, dass das Produkt drucklos ist und die Absperrventile geschlossen sind. 2. Demontieren Sie die Anschlussschläuche. 3. Demontieren Sie den Anschlussblock. 4. Schließen Sie die Lücke in der Rohrleitung. Entsorgung ►... -
Seite 22: Technische Daten
Technische Daten Technische Daten Maße und Gewichte 1" 1¼" 1½" Einbaulänge mit Anschlussverschraubung A Anschlussgewinde Einlegeteil R1" R1¼" R1¼" Betriebsgewicht ca. 7,82 Versandgewicht ca. 8,42 Betriebsgewicht ca. (-I) 3,27 7,72 Versandgewicht ca. (-I) 3,88 8,32 Anschlussdaten 1" 1¼" 1½" Anschlussschläuche DN 25 DN 32 DN 32... - Seite 23 Impressum Technische Dokumentation Bei Fragen und Anregungen zu dieser Betriebsanleitung wenden Sie sich bitte direkt an die Abteilung Technische Dokumentation bei Grünbeck Email: dokumentation@gruenbeck.de...
