1. Einleitung

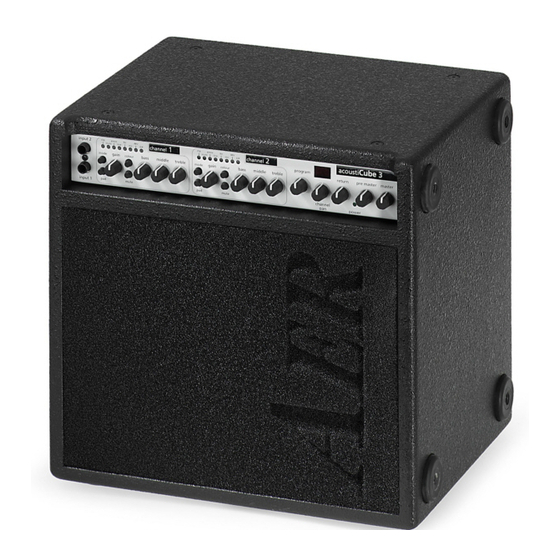

Willkommen bei AER. Wir freuen uns, daß Sie sich für den
acousticube 3 entschieden haben - ohne Zweifel die Referenz
unter den Verstärkersystemen für Akustik-Instrumente (MIPA
Award 2004 für den besten Akustik Amp)
Jetzt, in der Version "3" ist uns nochmal eine deutliche
Verbesserung in Ton, Dynamik, Präsenz und Natürlichkeit
gelungen .... und die Ausstattung ....
Schlicht ... alle Anregungen der Freunde des Cubes, all unser
Können und nach wie vor keine Kompromisse .... das ist der
acousticube 3. Viel Spaß damit!
Neu für die Version 3
• Zwei identische Kanäle
• Baßreflex-Gehäuse mit mechanischer Trennung zur
Elektronik
• Neues Zwei-Wege Lautsprechersystem
• 44V dynamische Reserve im Preamp-EQ Bereich
• Getrennt geregelte und stabilisierte
Vorstufenspannungsversorgung
• Preamp matrix: drei Vorstufen,
zwei Phantomspannungen, Kombi-Modus
• 32bit Digitalprozessor mit USB Interface zur
Änderung der Parameter
• Aux in, Mute, Insert ....
Es ist nicht einfach, eine Bedienungsanleitung zu schreiben.
Für diejenigen unter Ihnen, die sich ein wenig 'auskennen'
wird vieles selbsterklärend sein. Nehmen Sie sich dennoch bitte
die Zeit um nachzulesen. Auch uns hilft das, Fehler, Unklarhei-
ten oder Mehrdeutigkeiten aufzuspüren und richtigzustellen.
Bitte geben Sie uns deshalb Rückmeldung, wenn Ihnen diesbe-
züglich etwas auffält. Der acoustiCube 3 ist ein enorm komple-
xes Gerät - dennoch einfach und klar in der grundsätzlichen
Bedienung. Die Bedienungsanleitung wird ständig im Detail
ergänzt.
Bitte seien Sie so nett und nehmen Sie Email Kontakt mit uns
auf unter info@aer-amps.com, damit wir Sie kurzfristig mit
Updates vorsorgen können, solange der Download von der
Webseite noch nicht eingerichtet ist. Vielen Dank!
1.a. Lieferumfang
Wenn Sie Ihren acoustiCube 3 vollständig erhalten haben,
finden Sie vor:
• acoustiCube 3 mit Tasche, Netzkabel,
Fußschalter und 8-poligem Din-Fußschalter Kabel
• USB Kabel Typ A/B 3m
• CD mit Setup, acousticube 3 Control,
reset to factory settings
• Manual acousticube 3
• Manual acousticube 3 Software
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für AER acoustiCube 3
-
Seite 1: Inhaltsverzeichnis
3 Bedienungsanleitung, Version 1.0 1. Einleitung Willkommen bei AER. Wir freuen uns, daß Sie sich für den Inhaltsübersicht: acousticube 3 entschieden haben - ohne Zweifel die Referenz unter den Verstärkersystemen für Akustik-Instrumente (MIPA Einleitung Award 2004 für den besten Akustik Amp) Jetzt, in der Version "3"... -
Seite 2: Vorsichtsmaßnahmen
3 2. Vorsichtsmaßnahmen Treffen Sie bitte grundlegende Sicherheitsvorkehrungen, wenn Sie Ihren acoustiCube 3 verwenden, um ein Verletzungsrisiko durch Feuer und Stromschlag auszuschließen. Besondere Hinweise acoustiCube 3 Lesen und überprüfen Sie, ob Sie alle Anweisungen in dieser Bedienungsanleitung verstanden haben. -
Seite 3: Bedienungselemente
3 3. Bedienungselemente Einschub Frontseite (von links nach rechts): input 2 clip piezo 48 V clip piezo 48 V channel channel 2. 1 mute line mute line acoustiCube 3 program mode gain colour bass middle treble gain bass middle... -
Seite 4: Einschub Rückseite
Master oder Korpusresonanzen l-out_________ Ausgang L-Out, usb _________ USB-Port, Anschluß zur Verbindung des regelbar über pre Master mit Klangregelung, AER DSPs mit ihrem Computer zur Veränderung Effekt, Stereo-Wiedergabe von externem Effekt der Effektparameter und Aux-In master ctrl. __ Multipin-DIN-Buchse zum R-out________ Ausgang R-Out, regelbar über pre Master mit... - Seite 5 __________ Netzbuchse mit Sicherungshalter voltage selector__ Spannungswahlschalter 115/230V ground lift_______ Groundlift–Schalter zur Trennung der Signalmasse vom Schutzleiter speaker out______ Anschlußbuchse für zusätzlichen passiven Baßlautsprecher, z.B. AER SUB 10/250P power on voltage selector ground lift speaker out made in Germany by...
-
Seite 6: Bedienungsübersicht
Quellen mit Line-Pegel, Instrumente mit aktiven der Quelle zu schwach. Das hörbare Ergebnis entspricht dann Vorverstärkern und magnetischen Tonabnehmern nicht dem, was der acoustiCube 3 leisten kann – der Neben- geräuschpegel ist überproportional hoch und die Rückkop- 9V ______ Phantom-Spannungsversorgung von Line Quellen, plungsgefahr deutlich größer. - Seite 7 3 Jetzt haben Sie die Möglichkeit, den acoustiCube 3 mit ihrem 2. 1 Computer über USB Kabel zu verbinden und die Effektpro- acoustiCube 3 gramm-Parameter nach Ihren Wünschen zu verändern, Kom- binationen zu erstellen und unter neuem Namen abzuspei-...
-
Seite 8: Weitere Erläuterungen Zu Bedienelementen
Es steht damit ein Werkzeug ungemischt, post-EQ, ohne Effekt und pre-master an. zur Verfügung, um den acoustiCube 3 klanglich leichter an Hier haben Sie auf die ungemischten Kanalsignale z.B. zu verschiedene Instrumente (u. a. Geige, Konzert- und Stahlsai- Aufnahmezwecken Zugriff. - Seite 9 3 und "Ring" miteinander, liegt der Mono-Effekt sowohl links, Der usb –Anschluß dient zur Verbindung des acoustiCube 3 als auch rechts an, d.h. sowohl auf dem Acousticube, als auch mit Ihrem PC, um die Effekt-Parameter zu verändern und auf der Stereoerweiterung CX8.
-
Seite 10: Modellentwicklung
Update-Version mit 48V Phantom-Power 12/95 Umstellung auf Japan-FX-Board (ME-2) mit 16 Effekten ab 09/96 AER Acousticube II mit Japan-FX-Board (ME- 2/ME-32) Neue Features:100 Effekte 3-Band Klangregelung nun auch in Kanal 2 Anschluß für einen aktiven Subwoofer Neue Endstufe mit Ausgang für eine passive Baß-Zusatzbox (SUB-10) - Seite 11 -11- acoustiCube 3 6. Effekt-Chart, 1 Reverb Pgr. No. Grp. No. description size / time Ambience Pgr. No. Grp. No. description size / time Room Glass Room Room Dark small Glass Hall Room Glass Church Room large Glass XLarge Room...
- Seite 12 -12- acoustiCube 3 6. Effekt-Chart, 2 Special Acoustic Spaces & Outdoor Acoustic Spaces Combinations Pgr. No. Grp. No. description size/time Corridor 1 Warm long Chorus Reverb Corridor 2 Dark long Chorus Reverb 2 bright bright Corridor 3 Bright long Chorus Delay...
-
Seite 13: Anschlußdiagramme
7. Anschluß-Diagramme shield Typical „Insert-lead“ ring e.g. Effect II-Return, shield Record Out sleeve Balanced microphone-lead shield Unbalanced microphone-lead shield ring Stereo-lead (balanced) e.g. Footswitch shield sleeve Mono-lead (unbalanced) e.g. Instrument shield ring Special AER Insert Cable (siehe Kapitel 10) ring... -
Seite 14: Technische Daten
-24 dB at 120 Hz BW- = 36 Hz 12 dB aux in L/R Cinch, unbalanced , 2x560mV analog signal processing AER low-distortion limiter, >5 k ž (impedance depending on subsonic filter "return" setting), built-in effects AER 32-bit digital effects processor,... - Seite 15 -15- acoustiCube 3 9. Signalflußdiagramm, 1...
- Seite 16 -16- acoustiCube 3 9.1. Signalflußdiagramm, 2...
-
Seite 17: Aer Link-Funktion
-17- acoustiCube 3 10. Insert Point, AER Link-Funktion amp 1 amp 2 amp 3 ring line out insert ring return line out external ring effect send aux in insert In case of occupied „return” socket, due to the ring insert operating, you can still loop an external effect, using the effect „send”... -
Seite 18: Vorschriften Zur Entsorgung
Einhaltung der Gesetze verantwortlich und muß sich um entsorgen können. die Entsorgung der Elektro-Altgeräte entsprechend der Die Telefonnummer der AER GmbH: 02 36 1/89 17 89 nationalen Bestimmungen kümmern. Dort werden wir Ihnen qualifizierte Auskunft zur Entsorgung Andere Nationen von AER GmbH Elektro-Altgeräten geben.
