4. Installation

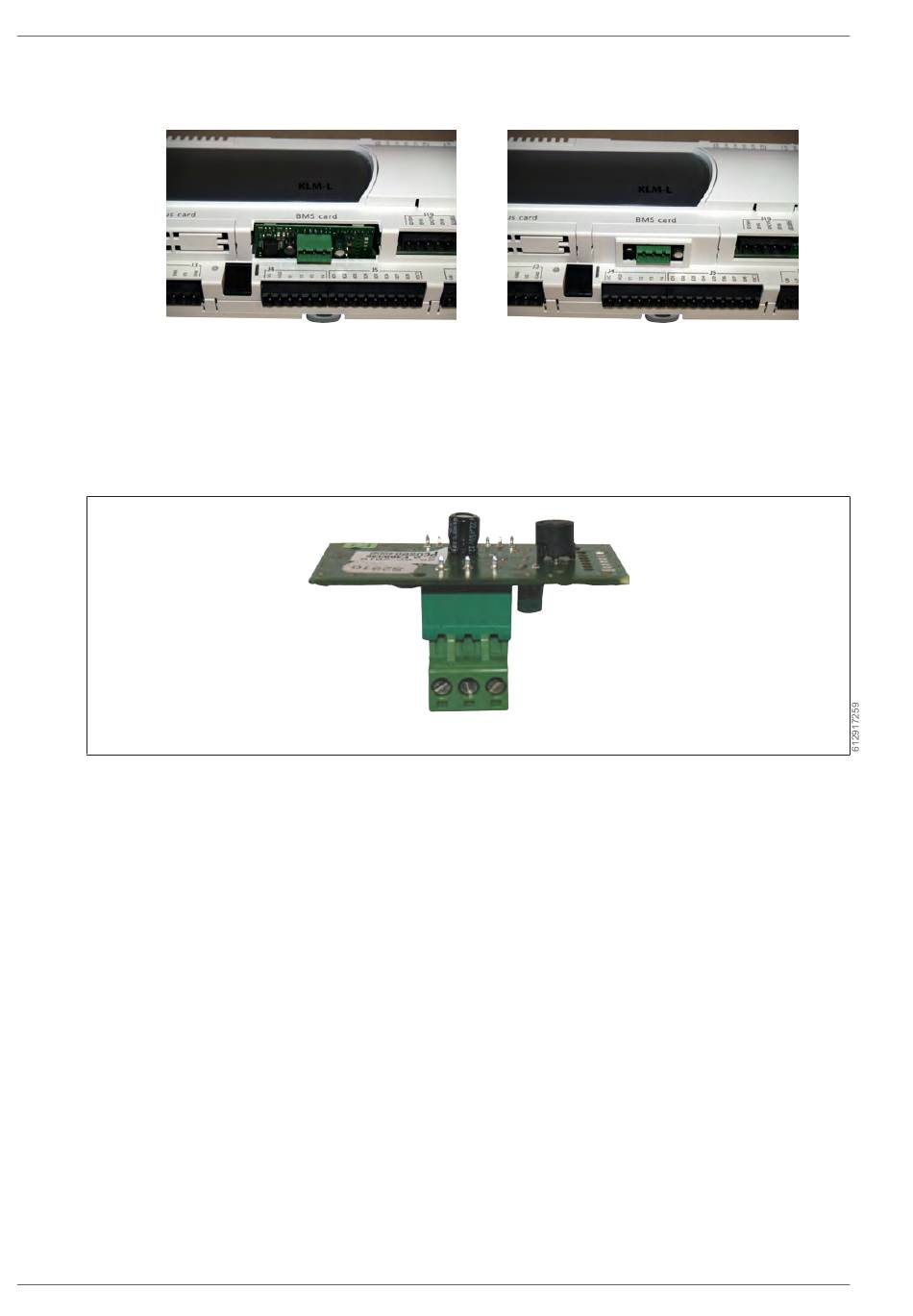

4. Modbus-Schnittstelle im freien Steckplatz so einstecken, dass eine Steckverbindung zwischen dem
Verbindungsblock der Modbus-Schnittstelle und den Pins des Klima- und Lüftungsmoduls hergestellt
wird (Verbindungsblock rastet ein).
5. Abdeckung des Steckplatzes wieder anbringen.
6. Spannungsversorgung wieder herstellen.
4.2

Anschluss

Der Anschluss an das Modbus-Netzwerk erfolgt über den steckbaren Anschlussblock:
1: GND
2: RX+/TX+
3: RX-/TX-
8 | WOLF GmbH
1 2 3
Modbus RTU WRS-K
3063000 | 202405
