Wolf MODBUS RTU Betriebsanleitung
Inhaltszusammenfassung für Wolf MODBUS RTU

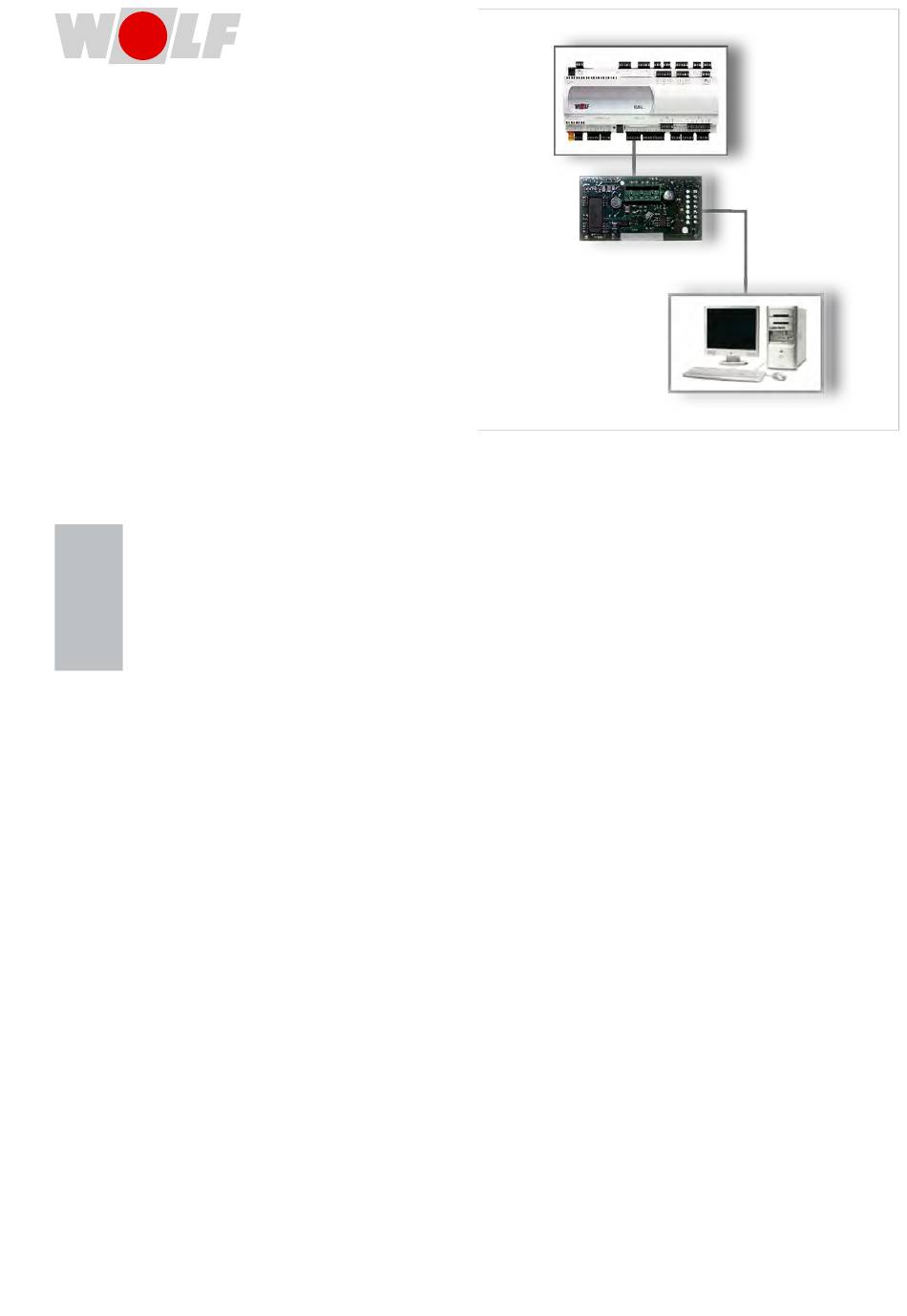

- Seite 1 Betriebsanleitung MODBUS RTU-SCHNITTSTELLE für WRS-K (Original) Deutsch | Änderungen vorbehalten! 3063000 | 202405...
-
Seite 2: Inhaltsverzeichnis
3 Produktbeschreibung ............................Bedienungselemente ..........................4 Installation ................................ Montage ..............................Anschluss..............................5 Inbetriebnahme..............................Konfiguration Regelung zur GLT-Anbindung ................... Konfiguration Regelung zur Wolf-Portalanbindung .................. 10 6 Schnittstellenbeschreibung ..........................11 Lesender Zugriff ............................11 6.1.1 Betriebsdaten..........................11 6.1.2 Sonderbetriebsarten ........................14 6.1.3 Alarme............................ -
Seite 3: Zu Diesem Dokument
Zu diesem Dokument 1. Dieses Dokument vor Beginn der Arbeiten lesen. 2. Die Vorgaben in diesem Dokument einhalten. Bei Nichtbeachten erlischt der Gewährleistungsanspruch gegenüber der WOLF GmbH. Gültigkeit des Dokuments Dieses Dokument gilt für: Modbus RTU-Schnittstelle für WRS-K. Mitgeltende Dokumente –... - Seite 4 1. Zu diesem Dokument Modbus RTU WRS-K Symbol Signalwort Erläuterung GEFAHR Bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten werden. WARNUNG Bedeutet, dass schwere bis lebensgefährliche Personenschäden auftreten können. VORSICHT Bedeutet, dass leichte bis mittelschwere Personenschäden auftre- ten können. HINWEIS Bedeutet, dass Sachschäden auftreten können.
-
Seite 5: Sicherheit
Modbus RTU WRS-K 2. Sicherheit Sicherheit Installation / Inbetriebnahme Die Installation und Inbetriebnahme darf lt. DIN EN 50110-1 nur von Elektrofachkräften unter Beachtung von: – Richtlinie 2014/30/EU EMV Elektromagnetische Verträglichkeit – Richtlinie 2014/35/EU Niederspannung – Richtlinie 2011/65/EU RoHS Beschränkung der Verwendung bestimmter gefährli- cher Stoffe in Elektro- und Elektronikgeräten... -
Seite 6: Produktbeschreibung
3. Produktbeschreibung Modbus RTU WRS-K Produktbeschreibung Bedienungselemente 1 Verbindungsblock zum Regler KLM-L, KLM- 2 Anschlussblock für das Modbus-Netzwerk XL oder KLM-S 6 | WOLF GmbH 3063000 | 202405... -
Seite 7: Installation
Modbus RTU WRS-K 4. Installation Installation Montage Die Modbus-Schnittstelle wird bei gemeinsamen Auftragseingang mit der Regelung fertig montiert ausge- liefert. Bei nachträglicher Installation sind die nachfolgenden Punkte zu beachten: Die Modbus-Schnittstelle wird in den Steckplatz (BMS card) am KLM-S, KLM-L, KLM-XL eingesteckt. -
Seite 8: Anschluss
4. Installation Modbus RTU WRS-K 4. Modbus-Schnittstelle im freien Steckplatz so einstecken, dass eine Steckverbindung zwischen dem Verbindungsblock der Modbus-Schnittstelle und den Pins des Klima- und Lüftungsmoduls hergestellt wird (Verbindungsblock rastet ein). 5. Abdeckung des Steckplatzes wieder anbringen. 6. Spannungsversorgung wieder herstellen. -
Seite 9: Inbetriebnahme
Es sind keine weiteren Einstellungen erforderlich. Bei nachträglicher Installation kann die Schnittstelle folgendermaßen nachträglich konfiguriert werden: Grundmaske → Hauptmenü → Fachmann → Sonstiges... 1. Schnittstelle BMS card auswählen 2. Modbus RTU (V2.0) einstellen 3. Folgende Parameter bei Bedarf an die örtlichen Gegebenheiten anpassen Parameter Einstellbereich Werkseinstellung Übertragungsrate... -
Seite 10: Konfiguration Regelung Zur Wolf-Portalanbindung
„☞ Schnittstellenbeschreibung [} 11]“ sind in diesem Fall nicht weiter re- levant. Das "WOLF Link pro" bzw. "WOLF Link pro 4G" erkennt die Regelung und stellt automatisch eine Verbindung aller verfügbaren Datenpunkte her, welche über das Wolf-Portal http://www.wolf-smart- set.com eingesehen bzw. eingestellt werden können. -
Seite 11: Schnittstellenbeschreibung
Modbus RTU WRS-K 6. Schnittstellenbeschreibung Schnittstellenbeschreibung Über die Modbus RTU‑Schnittstelle ist ein schreibender und ein lesender Zugriff auf die Klimaregelung möglich. Lesender Zugriff Über einen lesenden Zugriff können über ein Modbus-Netzwerk je nach Betriebsart Ist- und Sollwerte ab- gefragt werden. Die Werte können mit Funktionscode 1 (Read Coils) oder Funktionscode 3 (Read Hol- ding Coil) ausgelesen werden. - Seite 12 6. Schnittstellenbeschreibung Modbus RTU WRS-K Beschreibung Type Faktor Index Einheit Rücklauftemperatur Heizregister Register °C Vorlauftemperatur Kühlregister Register °C Rücklauftemperatur Heizregister Register °C Luftqualität (VOC) Register Temperatursollwertgeber Register °C Raumfeuchte Register Abluftfeuchte Register Zuluftfeuchte Register Außenluftfeuchte Register Aktueller Sollwert Zulufttemperatur Register °C...
- Seite 13 Modbus RTU WRS-K 6. Schnittstellenbeschreibung Beschreibung Type Faktor Index Einheit Stufe Direktverdampfer Register 5026 Anforderung Kälteerzeuger Stufe 1/2 Register 5013 Stufe Elektroheizregister Register 5025 Betriebsart Wärmepumpe Register 5048 Differenzdruck Außen-/Zuluftfilter 1 Register 5092 Differenzdruck Außen-/Zuluftfilter 2 Register 5093 Differenzdruck Außen-/Zuluftfilter 3...
-
Seite 14: Sonderbetriebsarten
6. Schnittstellenbeschreibung Modbus RTU WRS-K 6.1.2 Sonderbetriebsarten Aktive Sonderbetriebsarten werden wie nachfolgend beschrieben übertragen. Funktionsbeschreibungen zu den Sonderbetriebsarten können Mitgeltende Dokumente entnommen werden. Beschreibung Type Index Urlaubsprogramm Coil Filtertest Coil Vorwärmprogramm Coil Nachtlüften Coil Stützbetrieb Coil Nutzzeitverlängerung Coil Stoßlüftung Coil Angebotsregelung Kühlen... -
Seite 15: Alarme
Modbus RTU WRS-K 6. Schnittstellenbeschreibung 6.1.3 Alarme Aktive Alarme werden wie nachfolgend beschrieben übertragen. Beschreibungen zu den Ursachen und Behebungsmöglichkeiten können Mitgeltende Dokumente entnommen werden. Beschreibung Type Index Störung Frequenzumrichter Zuluftventilator Coil Reparaturschalter Zuluftventilator Coil Luftstromüberwachung Zuluft Coil Störung Frequenzumrichter Abluftventilator... - Seite 16 6. Schnittstellenbeschreibung Modbus RTU WRS-K Beschreibung Type Index Sollwertgeber nicht oder fehlerhaft verbunden Coil Brandschutzklappe 1 ausgelöst Coil Brandschutzklappe 2 ausgelöst Coil Brandschutzklappe 3 ausgelöst Coil Brandschutzklappe 4 ausgelöst Coil Brandschutzklappe 5 ausgelöst Coil Brandschutzklappe 6 ausgelöst Coil Brandschutzklappe 7 ausgelöst Coil Brandschutzklappe 8 ausgelöst...
- Seite 17 Modbus RTU WRS-K 6. Schnittstellenbeschreibung Beschreibung Type Index Zulufttemperatursensor nach WRG fehlerhaft oder nicht angeschlos- Coil Entfeuchtungsleistung nicht ausreichend Coil Außen-/Zuluftfilter 1 verschmutzt Coil Außen-/Zuluftfilter 2 verschmutzt Coil Außen-/Zuluftfilter 3 verschmutzt Coil Abluftfilter 1 verschmutzt Coil Abluftfilter 2 verschmutzt Coil Störung Wärmepumpe Inverter 1...
-
Seite 18: Schreibender Zugriff
6. Schnittstellenbeschreibung Modbus RTU WRS-K Schreibender Zugriff Über einen schreibenden Zugriff können über ein Modbus‑Netzwerk je nach Betriebsart Sollwerte vorge- geben oder angepasst werden. Außerdem kann die Anlage ein- oder ausgeschaltet und die Betriebsart vorgegeben werden. Aus Sicherheitsgründen werden alle Variablen, die für einen schreibenden GLT‑Zugriff zur Verfügung ste- hen auf ihre Min./Max. -
Seite 19: Betriebsart
Modbus RTU WRS-K 6. Schnittstellenbeschreibung Bei Werten mit Faktor = 1 entspricht der vorzugebende Wert dem gewünschten Wert (keine Nach-Kom- mastelle). Beispiel: Gewünschter Wert Sollwert Frischluftanteil = 45 % → vorzugebender Wert = 45. Bei Werten mit Faktor = 10 entspricht der gewünschte Wert dem vorgegebenen Wert mal 10. - Seite 20 6. Schnittstellenbeschreibung Modbus RTU WRS-K INFO Die Anpassung der Sollwerte bezieht sich immer auf die eingestellten Sollwerte des manuellen Betriebs oder des Wochenprogramms! Die Anpassung des Sollwertes für die Feuchte bezieht sich auf den im entsprechenden Para- meter eingestellten Sollwert.
-
Seite 21: Leistungsbegrenzung E-Heizregister
– Sollwert relative Feuchte von GLT – Sollwert absolute Feuchte von GLT – Betriebsart Über das Objekt Ventilatorbetrieb von GLT werden die Ventilatoren eingeschaltet und somit die Anlage mit den über die Modbus RTU-Schnittstelle vorgegebenen Sollwerten aktiviert: Wert Bedeutung Anlage Aus Anlage Ein Anlagen mit Fernbedienung BMK‑F:... -
Seite 22: Vorgabe Der Außentemperatur Über Glt
6. Schnittstellenbeschreibung Modbus RTU WRS-K 6.2.4 Vorgabe der Außentemperatur über GLT Ist die Option Außentemperatur GLT über das Fachmannmenü freigegeben, kann der Außentempera- turwert über die GLT vorgegeben werden. Beschreibung Type Faktor Index Einheit Außentemperatur von GLT Register °C INFO Der gesendete Wert wird auf Plausibilität geprüft. -
Seite 23: Fern-Alarmreset
Modbus RTU WRS-K 6. Schnittstellenbeschreibung 6.2.7 Fern-Alarmreset Ist die Option Fern-Alarmreset über das Fachmannmenü freigegeben, kann über die Modbus RTU‑Schnittstelle ein Alarmreset durchgeführt werden. Beschreibung Type Faktor Index Einheit Alarmreset von GLT Coil muss in der Fachmann-Ebene freigegeben werden (ausschließlich bei den Baureihen CGL2 edu und CFL edu möglich), vorhanden ab WRS-K Softwareversion 5.7.000... -
Seite 24: Recycling Und Entsorgung
7. Recycling und Entsorgung Modbus RTU WRS-K Recycling und Entsorgung Keinesfalls über den Hausmüll entsorgen! REPRISE À DÉPOSER À DÉPOSER Cet appareil, À LA LIVRAISON EN MAGASIN EN DÉCHÈTERIE ses accessoires, piles et cordons se recyclent Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil ! -
Seite 25: Technische Daten
Modbus RTU WRS-K 8. Technische Daten Technische Daten Betriebsbedingungen -10 °C - 60 °C, 20 - 80 % r.H. nicht kondensierend Lagerungsbedingungen -20 °C - 70 °C, 20 - 80 % r.H. nicht kondensierend Protokoll Modbus Slave RTU, 8 Datenbits, Stoppbits , Parität maximale Baudrate 19200 Spannungsversorgung über Regler KLM... - Seite 26 Notizen...
