BEDIENUNGSANLEITUNG
OWNER'S MANUAL
MODE D'EMPLOI
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Neo Instruments Ventilator

Inhaltszusammenfassung für Neo Instruments Ventilator

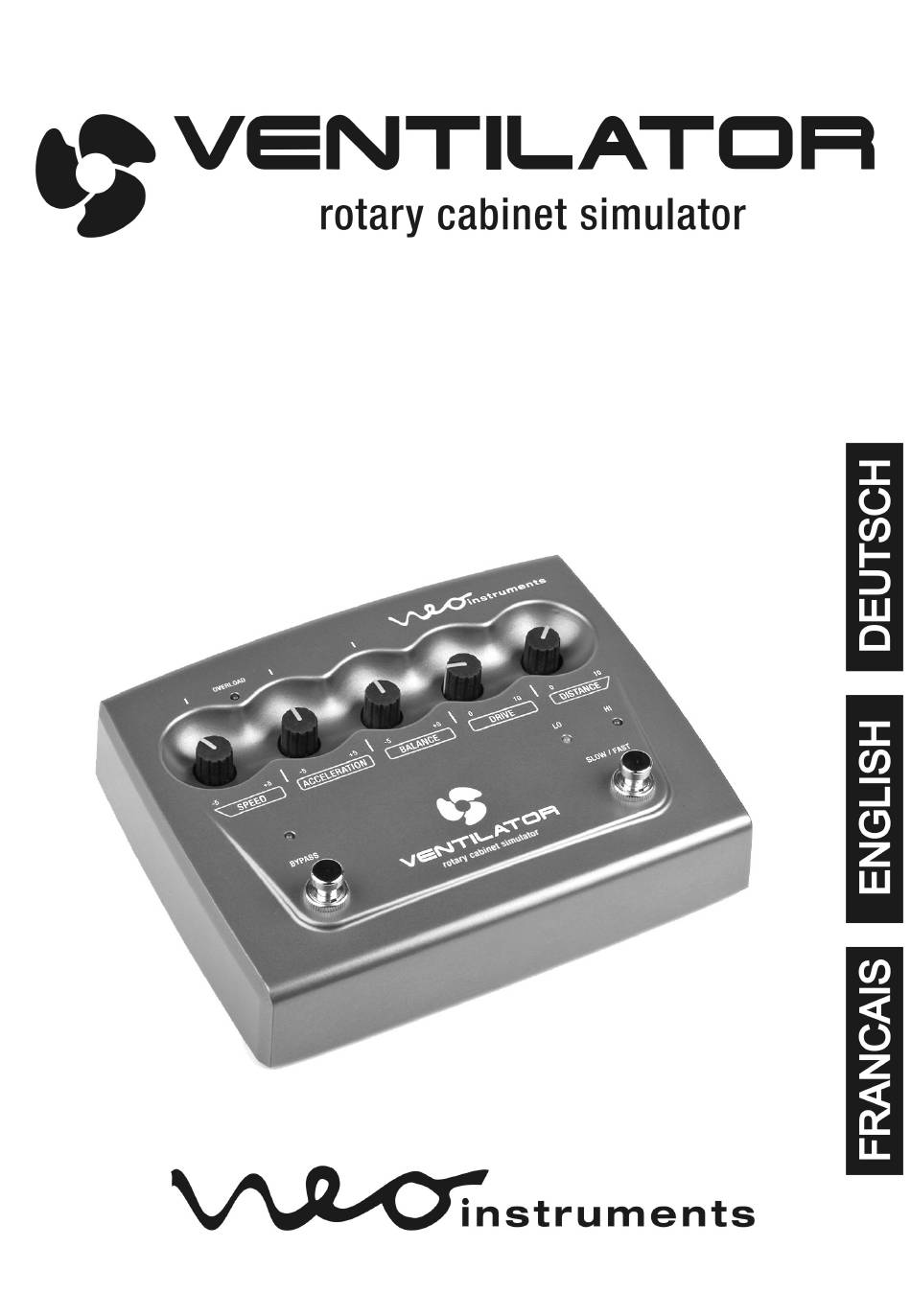

  • Seite 1 BEDIENUNGSANLEITUNG OWNER’S MANUAL MODE D’EMPLOI...

  • Seite 2: Inhaltsverzeichnis

    INHALT Seite I EINLEITUNG II. ANSCHLÜSSE UND EINSTELLUNGEN III. BEDIENELEMENTE IV. TECHNISCHE DATEN V. SICHERHEITSHINWEISE VI. GARANTIEBEDINGUNGEN Die in dieser Bedienungsanleitung benutzten Markennamen Hammond® und Leslie® sind geschützte Warenzeichen der Hammond-Suzuki Corporation.

  • Seite 3: I Einleitung

    Auch die Verpackung sollte aufbewahrt werden, falls ein späterer Versand des Geräts nötig wird. Der VENTILATOR ist ein digitales Effektgerät zur Simulation eines Leslie 122 Rotorkabinetts bei Abnahme mit 3 Mikros (Bass mono, Horn stereo). Es ist für Orgel und Gitarre gleichermaßen geeignet und besitzt folgende herausragende...

  • Seite 4: Anschlüsse Und Einstellungen

    II. ANSCHLÜSSE UND EINSTELLUNGEN Der VENTILATOR besitzt einen Mono Eingang und einen Stereo Ausgang. Mit dem Lo / Hi Schalter kann die Eingangsempfindlichkeit an die Signalquelle angepasst werden. Der VENTILATOR kann sowohl zwischen Instrument und Verstärker bzw. Mischpult als auch an einem Einschleifweg angeschlossen werden.
  • Seite 5 Gitarrenverstärker) sollte nur der Ausgang R/MONO benutzt werden. Remote An diese Buchse kann der optional erhältliche Ventilator Remote Fußschalter oder ein Handschalter vom Typ Hammond CU-1 angeschlossen werden, um die Funktion Slow / Fast fernzusteuern. Zusätzlich besteht dann die Möglichkeit die Rotoren auf STOP zu schalten.

  • Seite 6: Unbedingt Beachten

    12V DC Zur Spannungsversorgung hier ausschließlich das mitgelieferte Netzteil (12V DC, 2A) anschließen. Der VENTILATOR kann nicht mit Batterien betrieben werden. UNBEDINGT BEACHTEN: Um störungsfreien Betrieb zu gewährleisten sollten Sie alle Anschlüsse vornehmen, bevor Sie das Netzteil anschließen.

  • Seite 7: Bedienelemente

    III. BEDIENELEMENTE Obwohl der VENTILATOR ein digitales Gerät ist, ist die Bedienung ähnlich einem analogen Effektgerät und daher übersichtlich und leicht verständlich. Um sich mit dem Gerät vertraut zu machen, empfiehlt sich als Ausgangspunkt folgende Einstellung: - Speed, Acceleration, Balance und Distance auf Mittelstellung - Drive auf Linksanschlag (aus) - Für Orgel den rückseitigen Schalter auf KEY, für Gitarre auf...
  • Seite 8 Speed Der Speed Regler variiert die Slow und Fast Geschwindigkeit für Bassrotor und Treblerotor. Linksanschlag des Reglers bewirkt langsamere Geschwindig- keiten, Rechtsanschlag entsprechend schnellere: SLOW Bass 0,61Hz – 0,91Hz (0,76Hz) Horn 0,64Hz – 0,96Hz (0,8Hz) FAST Bass 5,2Hz – 7,8Hz (6,5Hz) Horn 5,44 –...
  • Seite 9 Linksanschlag entsprechend die höheren Frequenzen. Drive Dieser Regler aktiviert die interne Röhrensimulation des VENTILATOR. Um die Drive Sektion bestmöglich zu nutzen, sollte man zunächst den Input optimal aussteuern, wie unter „Overload LED“ beschrieben. Dann wird das Volume Pedal an der Orgel auf Maximum gebracht und der Drive Regler am VENTILATOR auf die gewünschte maximale Verzerrung...

  • Seite 10: Technische Daten

    Remote Funktionen Speed Trim Acceleration Trim Rotor Balance Drive Gain Mic Distance Effect Bypass Slow / Fast Hi / Lo Gain Git / Key (Speaker Simulation an / aus) Optional Ventilator Remote Halfmoon Switch CU-1 Änderungen auch ohne Vorankündigung vorbehalten.

  • Seite 11: Sicherheitshinweise

    - Beim Ausstecken des Netzteils immer am Stecker und nicht am Kabel fassen. Bestimmungsgemäße Verwendung Dieses Gerät ist ausschließlich zur Erzeugung von niederfrequenten Audiosignalen zu tontechnischen Zwecken bestimmt. Eine weitergehende Verwendung ist nicht zulässig und schließt Gewährleistungsansprüche gegenüber Neo Instruments aus.

  • Seite 12: Garantiebedingungen

    VI. GARANTIEBEDINGUNGEN Neo Instruments gewährt eine Garantie von 12 Monaten ab Kaufdatum für alle nachweisbaren Material- und Fertigungsfehler. Die gesetzlichen Gewährleistungsansprüche werden hiervon nicht berührt. Der Garantieanspruch erstreckt sich auf die Beseitigung festgestellter Mängel durch Reparatur oder Ersatz der defekten Teile. Weitergehen- de Ansprüche, so insbesondere auf Wandlung oder Minderung,...
