Neo Instruments mini VENT Bedienungsanleitung

BEDIENUNGSANLEITUNG
V1.0
12V DC
Anschluß für das mitgelieferte Universalnetzteil (12V DC, 0,5A). Alle Audioverbindungen sollten vor
Inbetriebnahme angeschlossen sein. Der mini Vent kann nicht mit Batterien betrieben werden.
IN
Eingangsbuchse für ein Monosignal (Gitarre, Bass, Orgel, Keyboard).
OUT L , OUT R / MONO
An diesen beiden Buchsen liegt das Effektsignal in Stereo an. Wenn nur ein Monosignal benötigt wird,
sollte der Ausgang R / MONO benutzt werden.
A-B
Dieser Schalter wählt zwischen zwei speicherbaren Einstellungen > siehe Programmierung.
BYPASS
Schaltet den Effekt an und aus. Wenn die zugehörige LED aufleuchtet ist der Effekt aktiv. Bei
ausgeschaltetem Effekt wird das Eingangssignal an beide Ausgänge weitergeleitet.
SLOW / FAST
Schaltet die Rotationsgeschwindigkeit auf langsam (Chorale) oder schnell (Tremolo). Die zugehörigen
LEDs zeigen die aktuelle Geschwindigkeit von Bassrotor (gelb) und Hochtonrotor (rot) an.
STOP
Wird der Bypass Taster und der Slow/Fast Taster gleichzeitig gedrückt stoppen die virtuellen Rotoren.
Zum erneuten Starten der Rotoren den Slow / Fast Taster drücken.
Input Gain Select
Werksseitig ist der mini Vent auf High Gain eingestellt. Für Instrumente mit niedrigem bis mittlerem
Pegel ist das die beste Einstellung. Wird ein Instrument mit hohem Ausgangssignal angeschlossen
(Humbucker Gitarre, Orgel), empfiehlt es sich auf Lo Gain umzuschalten.
1. Ziehen Sie den Netzteilstecker heraus um das Gerät auszuschalten
2. Entfernen Sie die 4 Schrauben auf der Unterseite des Geräts

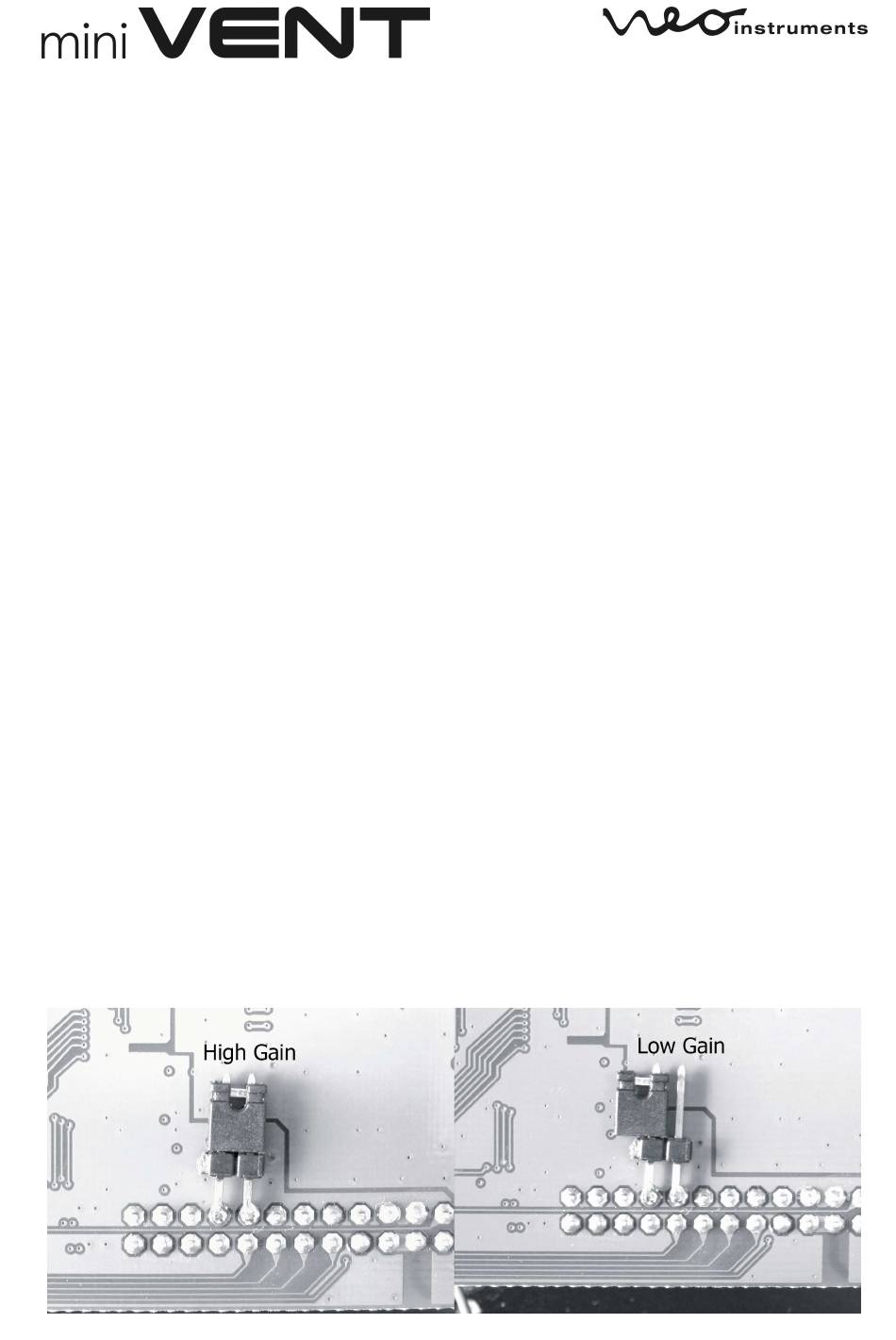

3. Auf der Unterseite des DSP boards befindet sich ein Jumper (siehe Fotos)
4. Stecken Sie den Jumper auf nur einen der beiden Pins
5. Schrauben Sie das Gehäuse wieder zusammen (Ser. Nr. Aufkleber Richtung Buchsenseite!)
