XPOtool 602A Bedienungsanleitung Seite 5
Mini-hvlp-lackierpistole

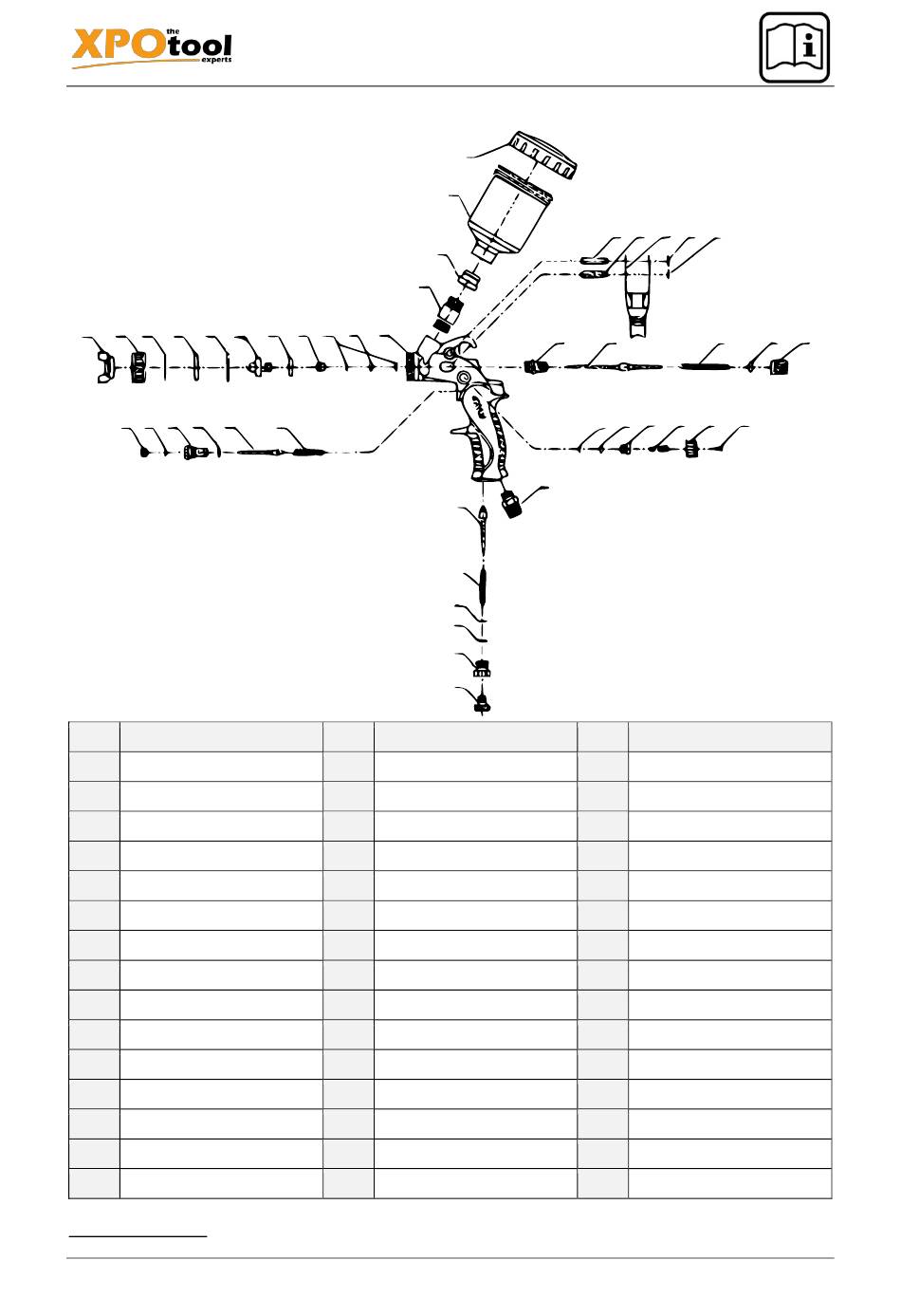

Explosionszeichnung und Teileliste
Nr.
Bezeichnung
1
Luftverschluss
2
Sperrring
3
Unterlegscheibe
4
Rückhaltring
5
O-Ring
6
Flüssigkeitsdüse
7
Dichtung
8
Anordnungsbuchse
9
Dichtring
10
O-Ring
11
Körper
12
Strömungseinlass
13
Verbindeschraube
14
Kunststoffbecher
15
Abdeckung
Wichtiger Hinweis: Nachdruck, auch auszugsweise, und jegliche kommerzielle Nutzung, auch von Tei-
len der Anleitung, nur mit schriftlicher Genehmigung, der WilTec Wildanger Technik GmbH.
https://www.XPOtool.com
The Tool Experts
Nr.
Bezeichnung
16
Auslöserstift
17
Nadelführung
18
Auslöser
19
Verschlussplatte
20
Verschlussplatte
21
Verbindeschraube
22
Nadel
23
Nadelfeder
24
Strömungsregelverschlussring
25
Strömungsregelmutter
26
E-Ring
27
O-Ring
28
Sprühstrahlregelgehäuse
29
Sprühstrahlregelzapfen
30
Sprühstrahlregelknopf
Artikel 34105
Nr.
Bezeichnung
31
Schraube
32
Strömungseinlassfassung
33
Luftregelventil
34
Feder
35
Unterlegscheibe
36
Dichtungsring
37
Luftregelgehäuse
38
Luftregelknopf
39
Luftregelfeder
40
Luftregelzapfen
41
Luftregeldichtungsring
42
Luftregelkörper
43
Luftregelanordnung
44
Luftregelanordnungsmutter
