R70ER Ethernet-Datenfunkgerät
Bei dieser komplexeren Sterntopologie kann das Kontroller-Funkgerät in der Mitte des Netzwerks im Broadcast-Modus mit vielen Peripherie-
Funkgeräten kommunizieren. Ein gängiges Beispiel wäre eine SPS in der Zentrale, die mit vielen dezentralen E/A-Systemen kommuniziert.
Die Sterntopologie ist langsamer als ein Peer/Peer-Netzwerk, aber schneller als ein Baumnetzwerk.
•
Kontroller-Konfiguration zum Rundsenden (Broadcasting) an alle Geräte: DIP-Schalter 1 EIN, 2 AUS
•
Konfiguration der Peripherie zur Weiterleitung an den Kontroller: DIP-Schalter 1 AUS, 2 AUS
Ein Baumnetzwerk mit MultiHop-Funkgeräten ist das leistungsstärkste Funksystem, das möglich ist. Viele Repeater- und Peripherie-
Funkgeräte können kombiniert werden, um große Gebiete abzudecken und Hügel oder Gebäude zu überwinden. Bei den anderen
Netzwerken wird die Anzahl der Sprünge (Hops) minimiert. Bei diesem System können Sie Ihrem Bedarf entsprechend beliebig viele
Sprünge (Hops) verwenden, allerdings auf Kosten der Geschwindigkeit. Diese ist die langsamste Netzwerktopologie.
•
Kontroller-Konfiguration zum Rundsenden (Broadcasting) an alle Geräte: DIP-Schalter 1 EIN, 2 AUS
•
Repeater-Konfiguration zum Rundsenden (Broadcasting) an alle Geräte: DIP-Schalter 1 AUS, 2 EIN
•
Peripherie-Konfiguration zum Rundsenden (Broadcasting) an alle Geräte: DIP-Schalter 1 AUS, 2 AUS
IMPORTANT: Stern- und Baumtopologien verwenden eine Broadcast-Funktechnik. Broadcasting ermöglicht viele
Funkgeräte und große, komplexe Systeme, birgt aber auch das Risiko des Datenpaketverlusts. Bei diesen
Netzwerktopologien muss das Steuerungssystem fehlende Datenpakete automatisch erneut senden. Die meisten
Steuerungsprotokolle (wie Modbus) funktionieren problemlos. Andere auf seriellen Datenströmen basierende
Protokolle sind möglicherweise weniger tolerant und sollten nur in Peer/Peer-Topologien verwendet werden.
Stromeinschaltung
Das R70ER ist mit einem 4-poligen M12-Stecker zur schnellen Installation ausgestattet. Verwenden Sie gerade vorkonfektionierte Verteiler,
um mehrere Geräte und die Stromversorgung an das R70ER anzuschließen. Eine Liste der Optionen für Verteiler und Anschlussleitungen
finden Sie unter
"R70ER – Zubehör" on page
page 4

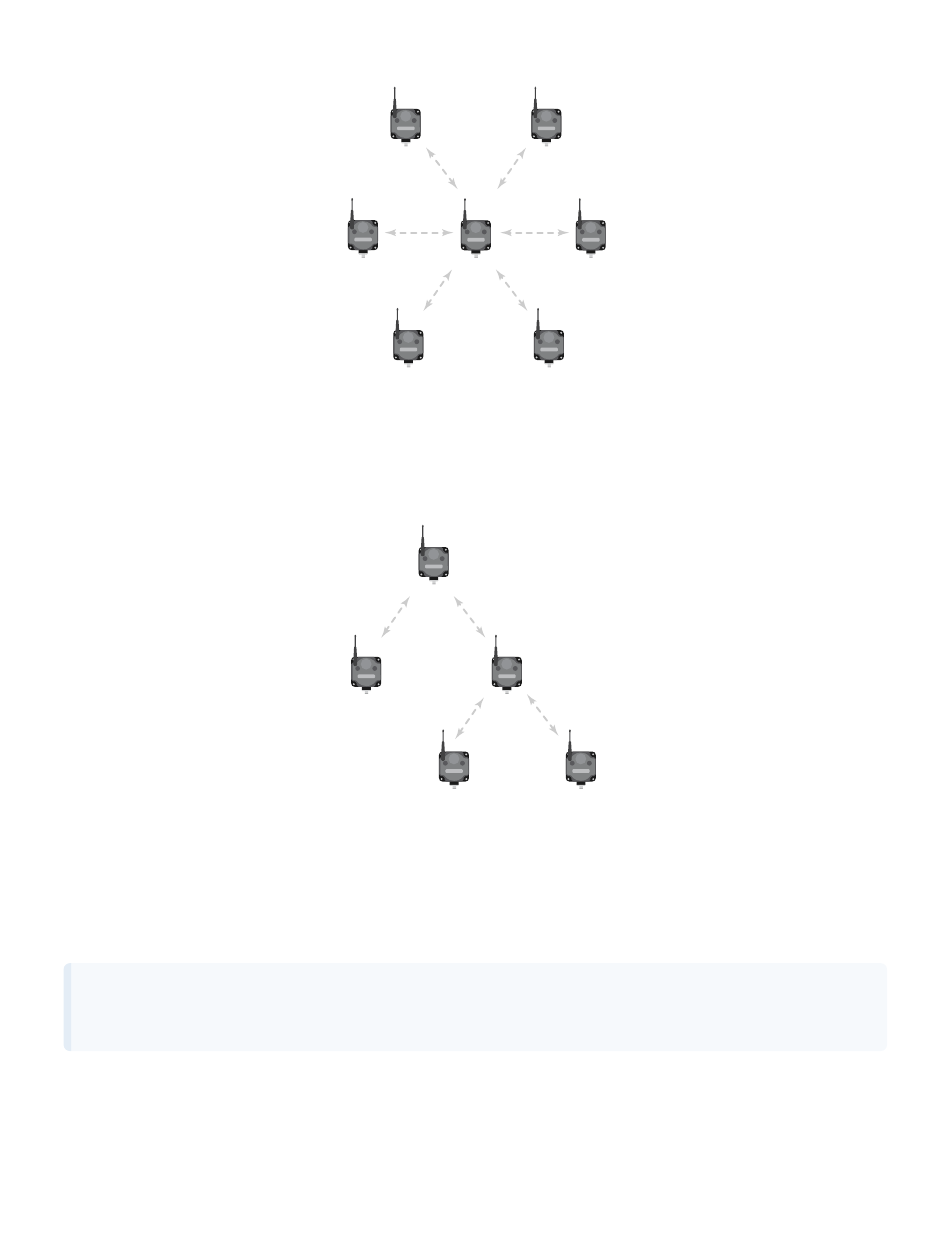

Konfiguration eines Sternnetzes im Broadcast-Modus
Server-Funkgerät
Client-Funkgerät
Server-Funkgerät
Server-Funkgerät
Konfiguration eines Baumnetzwerks im Broadcast-Modus
Client-Funkgerät
Server-Funkgerät
Server-Funkgerät
8.
© Banner Engineering Corp. All rights reserved.
Server-Funkgerät
Server-Funkgerät
Server-Funkgerät
Repeater-Funkgerät
Server-Funkgerät
