Peripheriegerät besteht (Eins-zu-Eins-Netzwerk), kann diese Funktion ausgewählt werden, um die erneute Übertragung (Rebroadcasting)
von Nachrichten zu unterdrücken. In den meisten Fällen hat diese Umstellung nur minimale Auswirkungen auf die Leistung des
Funknetzwerks.
Sendeleistung – Die 900-MHz-Funkgeräte senden mit 500 mW (27 dBm) oder 250 mW (24 dBm). Der 250 mW-Modus reduziert die
Reichweite des Funksystems, verbessert aber die Batterielebensdauer bei Anwendungen mit geringer Reichweite. Für 2,4-GHz-
Ausführungen ist dieser DIP-Schalter deaktiviert. Die Sendeleistung für 2,4 GHz ist auf etwa 65 mW EIRP (18 dBm) festgelegt.
Sterntopologie – Um die Funkgeräte als Sterntopologie zu konfigurieren, wird ein Funkgerät als Master im Broadcast-Modus eingestellt (DIP-
Schalter 1 EIN). Alle anderen Funkgeräte werden als Peripherie-Funkgeräte eingestellt.
XML-Verhalten – Das R70 Ethernet-Funkgerät wird ähnlich wie ein DXM-Kontroller programmiert. Die Einstellungen werden mithilfe einer
standardmäßigen XML-Konfigurationsdatei festgelegt. Zur Fehlersuche oder für fortgeschrittene Anwendungsfälle kann das XML beim
Einschalten des Geräts umgangen werden. Wenn das XML umgangen wird, erhält das R70 eine eigene IP-Adresse, je nach Einstellung der
DIP-Schalter entweder fest oder über DHCP.
R70ER – Netzwerktopologien
In jedem Funknetzwerk gibt es ein Kontroller-Funkgerät (Modbus-Client) und viele Repeater- oder Peripherie-Funkgeräte (Modbus-Server).
Bei dieser einfachen Kabelersatzanwendung weiß das Funksystem, dass alle Daten, die von einem Ende stammen, an das andere Ende
übertragen werden müssen. Auf diese Weise kann das Funksystem Übertragungsprobleme automatisch korrigieren und bietet außerdem
den größten Durchsatz. Dies ist die schnellste Konfiguration.
• Konfiguration des Kontrollers mit der Peripherie: DIP-Schalter 1 EIN, 2 EIN
• Konfiguration der Peripherie zur Weiterleitung an den Kontroller: DIP-Schalter 1 AUS, 2 AUS
Bei dieser einfachen Kabelersatzanwendung mit Repeater weiß das Funksystem immer noch, dass alle Daten, die von einem Ende
kommen, zum anderen Ende übertragen werden müssen. Bei dieser Anwendung sind keine Ethernet-Geräte an den/die Repeater
angeschlossen. Das System korrigiert zwar Übertragungsprobleme, aber die Wiederholungssendung der Nachricht dauert länger. Die
Netzwerkverzögerung ist doppelt so hoch wie bei einem System ohne Repeater.
• Konfiguration des Kontrollers zur Weiterleitung an die Peripherie: DIP-Schalter 1 EIN, 2 EIN
• Konfiguration des Repeaters: DIP-Schalter 1 AUS, 2 EIN
• Konfiguration der Peripherie zur Weiterleitung an den Kontroller: DIP-Schalter 1 AUS, 2 AUS
Juni 18, 2024

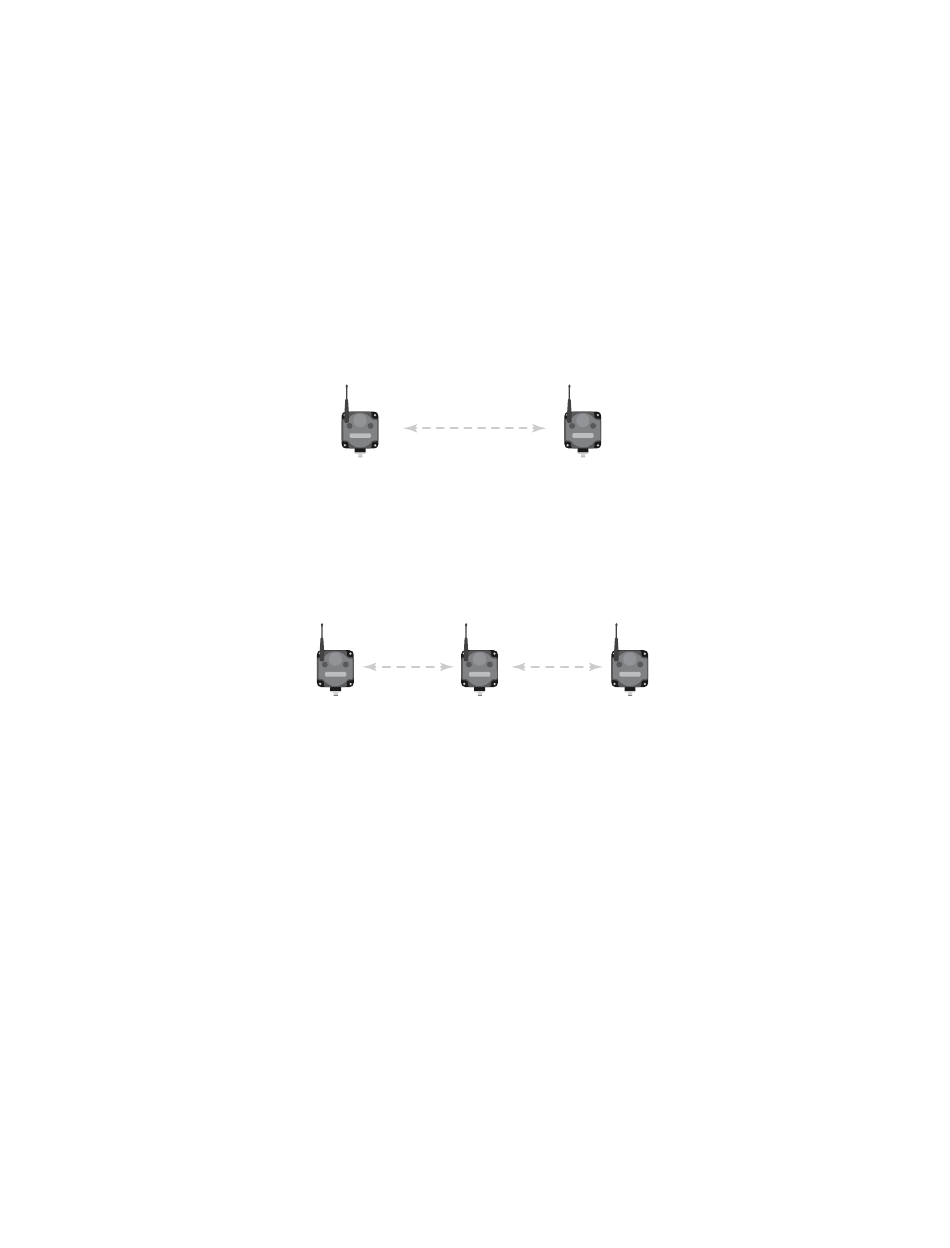

Einfaches Peer/Peer-Netzwerk für Kabelersatzanwendungen
Client-Funkgerät
Peer/Peer-Netzwerk mit Repeater für Kabelersatzanwendungen
Client-Funkgerät Repeater-Funkgerät
© Banner Engineering Corp. All rights reserved.
R70ER Ethernet-Datenfunkgerät
Server-Funkgerät
Server-Funkgerät
