AMS StringControl 310A Montage- Und Betriebsanleitung Seite 4

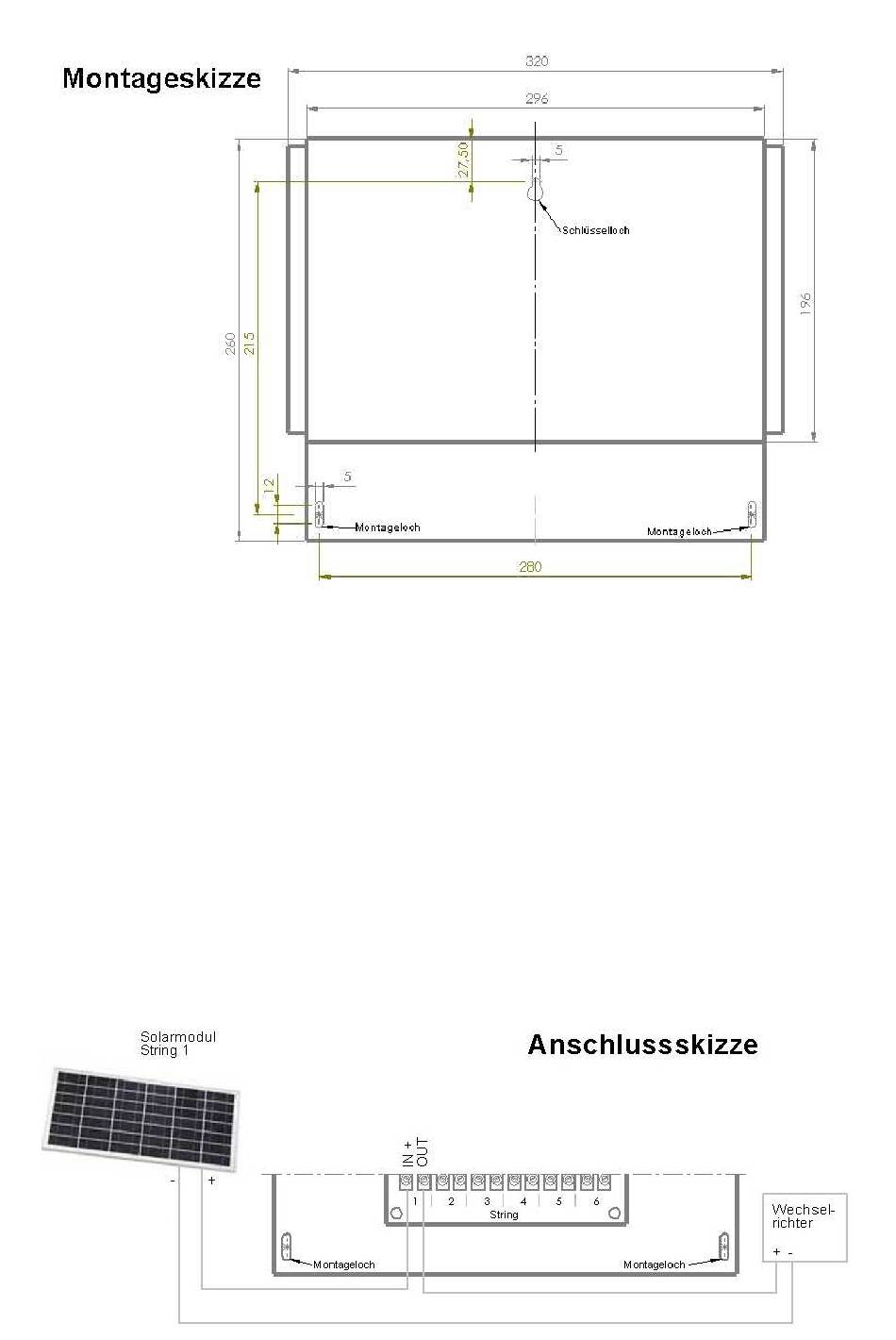

Anschluss
Die Strings Ihrer Photovoltaikanlage sollten nummeriert sein (z.B. String 1, String 2,
etc.). Die von den einzelnen Strings zum Wechselrichter verlegten Anschlussleitungen
müssen in direkter Nähe zum Montageort des StringControls aufgetrennt werden.
Lösen Sie die Schrauben des Klemmendeckels des StringControls und öffnen Sie
den Klemmenraum. Montieren Sie von den beigelegten Kabelverschraubungen die
entsprechend der Anzahl der Strings benötigten Kabelverschraubungen an den
Vorprägungen auf der Unterseite des Klemmenraums und führen Sie die
Anschlussleitungen in den Klemmenraum. Schließen Sie zunächst die von den
Modulen kommende Plusleitung an die mit „IN +" bezeichnete Anschlussklemme an.
Anschließend die zum Wechselrichter führende Leitung „OUT". Stellen Sie sicher,
dass während des Anschlusses keine Spannung anliegt.
Auf polrichtigen Anschluss achten!
Nach erfolgtem Anschluss fixieren Sie die Leitungen durch Festdrehen der
Kabelverschraubungen und montieren den Klemmendeckel wieder auf den
StringControl.
4
