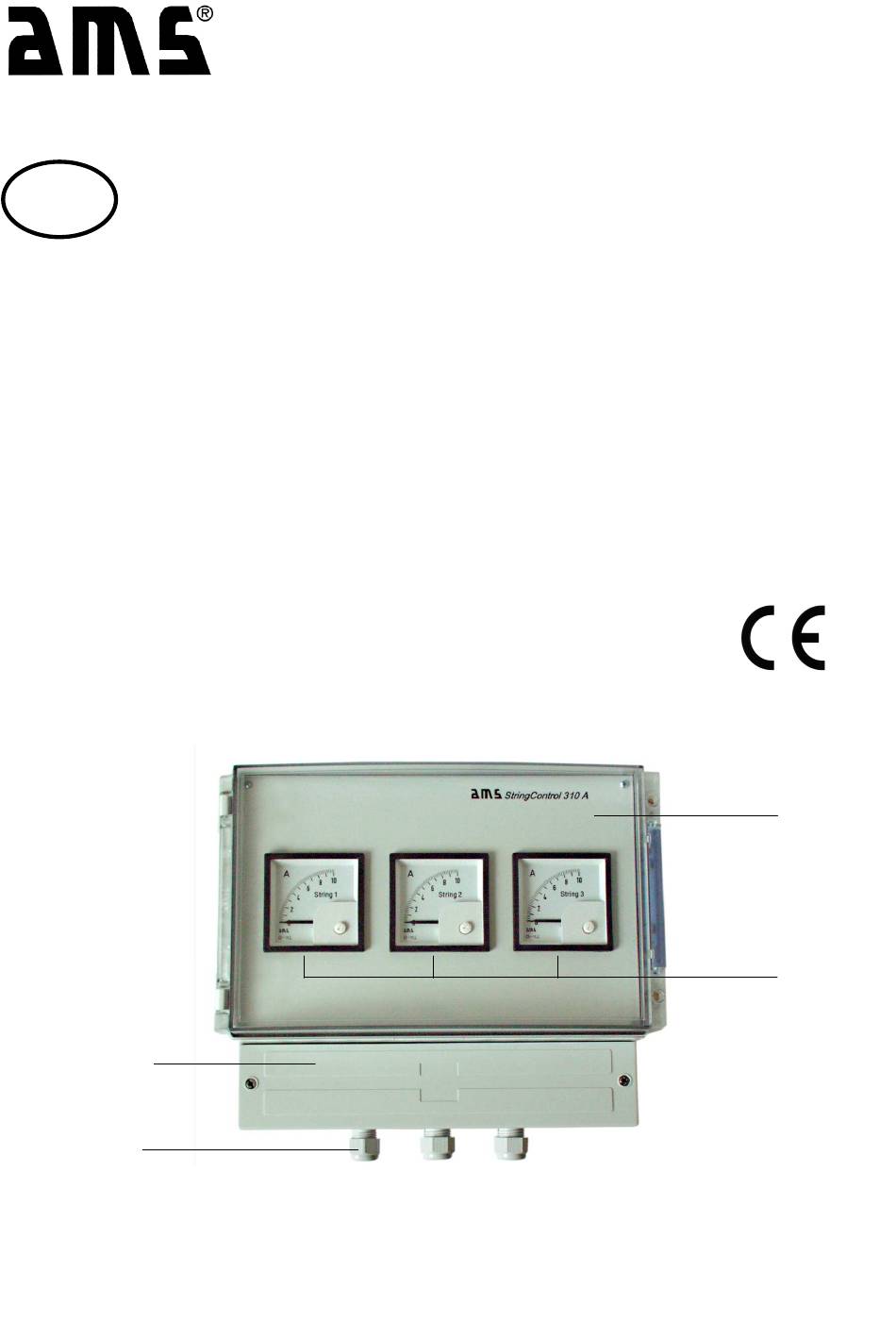

- Seite 1 StringControl Ausführungen: StringControl 310A StringControl 410A StringControl 610A Montage- und Betriebsanleitung Kabelverschraubung Klemmendeckel Frontscheibe Strommesser...
-
Seite 2: Montage- Und Betriebsanleitung Stringcontrol
Montage- und Betriebsanleitung StringControl Einleitung Diese Anleitung enthält wichtige Informationen zur sachgerechten Montage sowie zum Betrieb Ihres StringControls. Bitte lesen Sie diese Anleitung vor der Montage vollständig und sorgfältig durch. Bewahren Sie die Anleitung auf und geben Sie sie gegebenenfalls an Dritte weiter. Bestimmungsgemäße Verwendung Der StringControl wurde konzipiert, um die Funktion der Strings von kleineren bis mittelgroßen Photovoltaik (PV) - Anlagen zu überwachen. -
Seite 3: Sicherheitshinweise
UV Resistenz UL508 Brandklassifizierung UL746C 5V Betriebstemperaturbereich -20° C / +40° C Strommesser Messbereich 0 – 10 A DC < 1 W pro String Verlustleistung Sicherheitshinweise • Dieses Gerät ist für den Betrieb im Innenbereich vorgesehen. Von Feuchtigkeit fernhalten. • Zum Anschluss der Stringleitungen darf das Gerät nur am Klemmendeckel geöffnet werden. - Seite 4 Anschluss Die Strings Ihrer Photovoltaikanlage sollten nummeriert sein (z.B. String 1, String 2, etc.). Die von den einzelnen Strings zum Wechselrichter verlegten Anschlussleitungen müssen in direkter Nähe zum Montageort des StringControls aufgetrennt werden. Lösen Sie die Schrauben des Klemmendeckels des StringControls und öffnen Sie den Klemmenraum.
-
Seite 5: Betrieb
