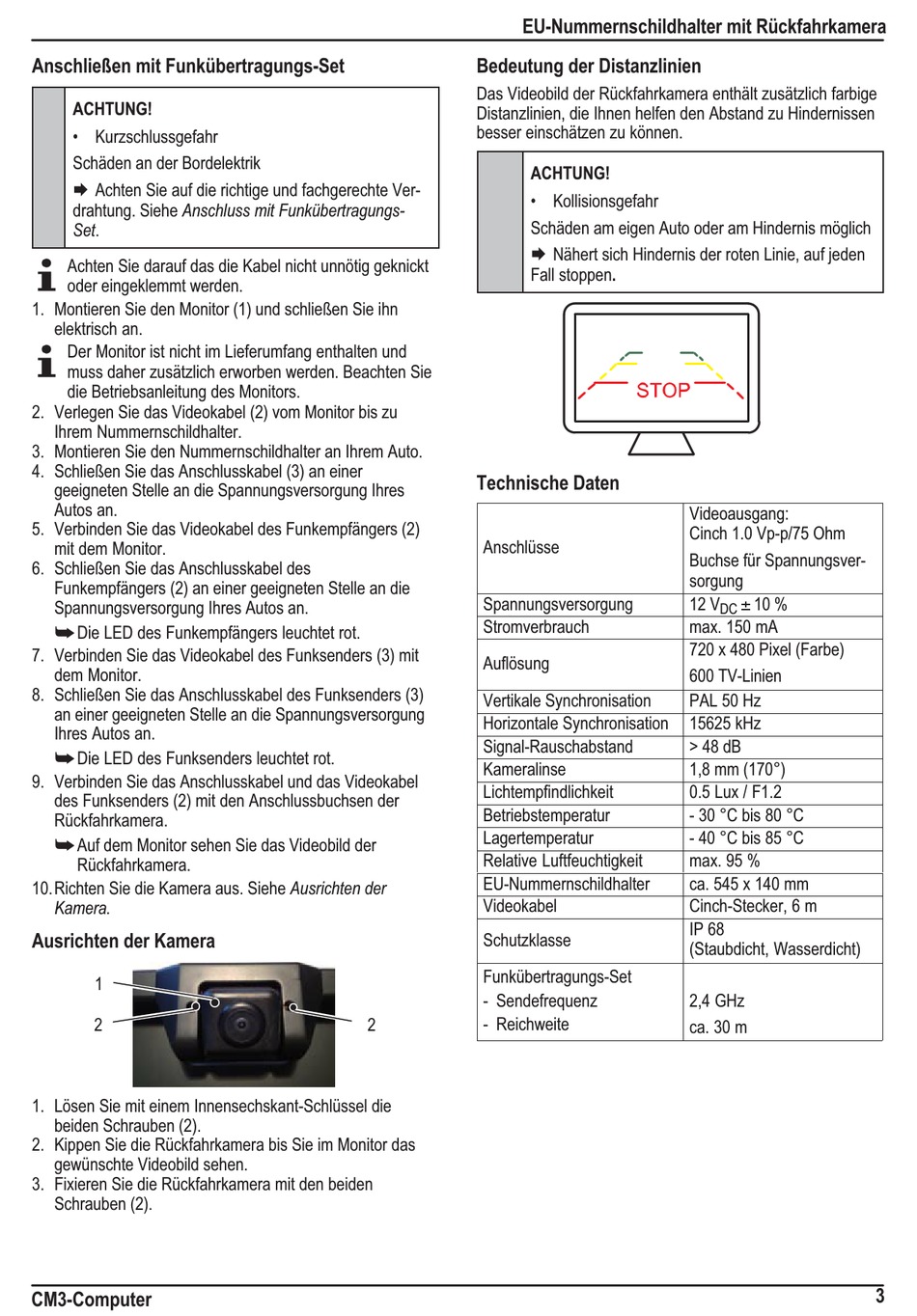

CM3-Computer 20120802 Bedienungsanleitung Seite 3
Anschließen mit Funkübertragungs-Set
ACHTUNG!
• Kurzschlussgefahr
Schäden an der Bordelektrik
Æ Achten Sie auf die richtige und fachgerechte Ver
drahtung. Siehe Anschluss mit Funkübertragungs-
Set.
Achten Sie darauf das die Kabel nicht unnötig geknickt
oder eingeklemmt werden.
1. Montieren Sie den Monitor (1) und schließen Sie ihn
elektrisch an.
Der Monitor ist nicht im Lieferumfang enthalten und
muss daher zusätzlich erworben werden. Beachten Sie
die Betriebsanleitung des Monitors.
2. Verlegen Sie das Videokabel (2) vom Monitor bis zu
Ihrem Nummernschildhalter.
3. Montieren Sie den Nummernschildhalter an Ihrem Auto.
4. Schließen Sie das Anschlusskabel (3) an einer
geeigneten Stelle an die Spannungsversorgung Ihres
Autos an.
5. Verbinden Sie das Videokabel des Funkempfängers (2)
mit dem Monitor.
6. Schließen Sie das Anschlusskabel des
Funkempfängers (2) an einer geeigneten Stelle an die
Spannungsversorgung Ihres Autos an.
å
Die LED des Funkempfängers leuchtet rot.
7. Verbinden Sie das Videokabel des Funksenders (3) mit
dem Monitor.
8. Schließen Sie das Anschlusskabel des Funksenders (3)
an einer geeigneten Stelle an die Spannungsversorgung
Ihres Autos an.
å
Die LED des Funksenders leuchtet rot.
9. Verbinden Sie das Anschlusskabel und das Videokabel
des Funksenders (2) mit den Anschlussbuchsen der
Rückfahrkamera.
å
Auf dem Monitor sehen Sie das Videobild der
Rückfahrkamera.
10.Richten Sie die Kamera aus. Siehe Ausrichten der
Kamera.
Ausrichten der Kamera
1
2
1. Lösen Sie mit einem Innensechskant-Schlüssel die
beiden Schrauben (2).
2. Kippen Sie die Rückfahrkamera bis Sie im Monitor das
gewünschte Videobild sehen.
3. Fixieren Sie die Rückfahrkamera mit den beiden
Schrauben (2).
CM3-Computer
EU-Nummernschildhalter mit Rückfahrkamera
Bedeutung der Distanzlinien
Das Videobild der Rückfahrkamera enthält zusätzlich farbige
Distanzlinien, die Ihnen helfen den Abstand zu Hindernissen
besser einschätzen zu können.
ACHTUNG!
• Kollisionsgefahr
Schäden am eigen Auto oder am Hindernis möglich
Æ Nähert sich Hindernis der roten Linie, auf jeden
Fall stoppen.
Technische Daten
Anschlüsse
Spannungsversorgung
Stromverbrauch
Auflösung
Vertikale Synchronisation
Horizontale Synchronisation
Signal-Rauschabstand
Kameralinse
Lichtempfindlichkeit
Betriebstemperatur
Lagertemperatur
Relative Luftfeuchtigkeit
EU-Nummernschildhalter
Videokabel
Schutzklasse
Funkübertragungs-Set
- Sendefrequenz
- Reichweite
2
Videoausgang:
Cinch 1.0 Vp‐p/75 Ohm
Buchse für Spannungsver
sorgung
± 10 %
12 V
DC
max. 150 mA
720 x 480 Pixel (Farbe)
600 TV-Linien
PAL 50 Hz
15625 kHz
> 48 dB
1,8 mm (170°)
0.5 Lux / F1.2
- 30 °C bis 80 °C
- 40 °C bis 85 °C
max. 95 %
ca. 545 x 140 mm
Cinch-Stecker, 6 m
IP 68
(Staubdicht, Wasserdicht)
2,4 GHz
ca. 30 m
