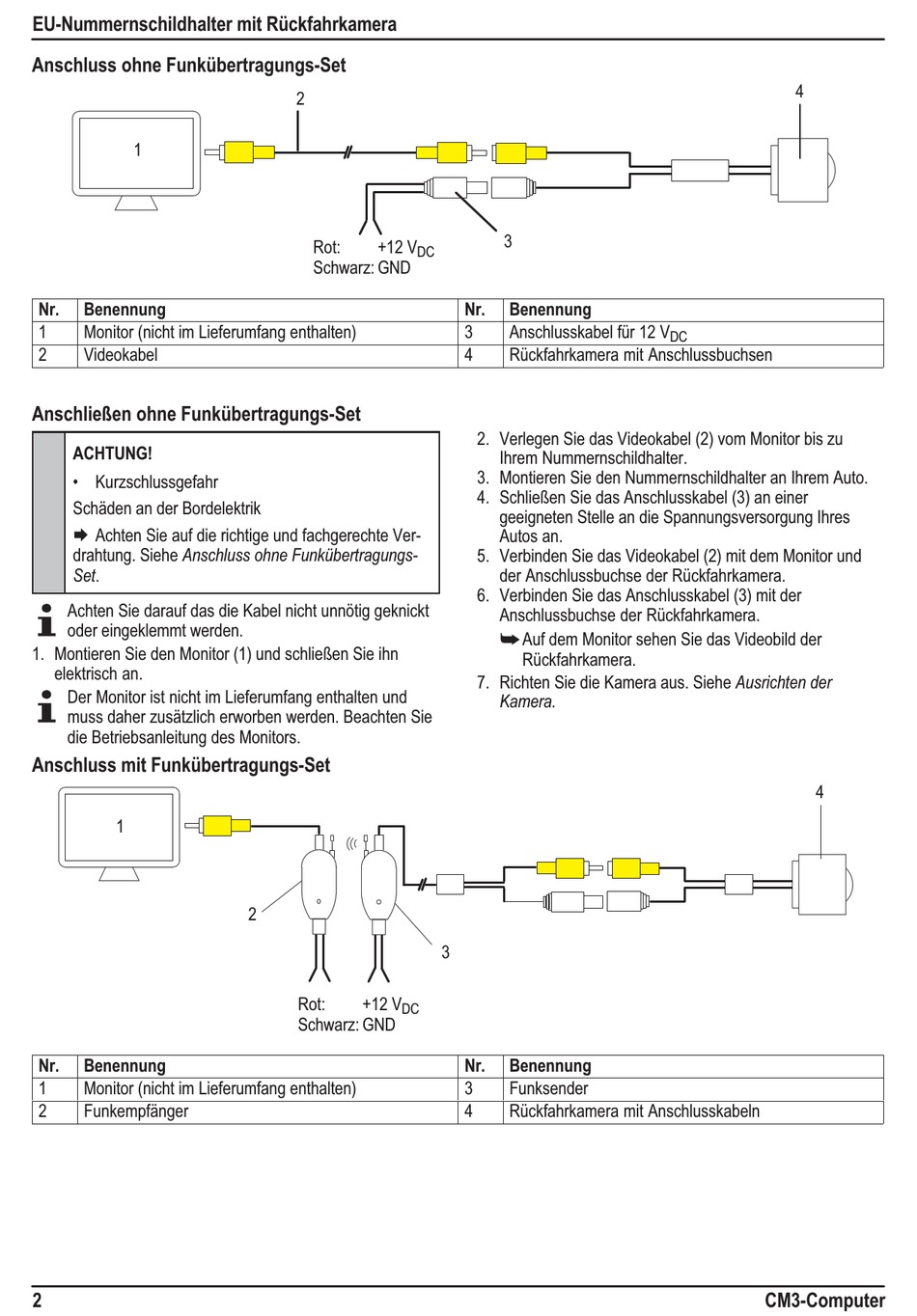

EU-Nummernschildhalter mit Rückfahrkamera
Anschluss ohne Funkübertragungs-Set
1
Nr.
Benennung
1
Monitor (nicht im Lieferumfang enthalten)
2
Videokabel
Anschließen ohne Funkübertragungs-Set
ACHTUNG!
• Kurzschlussgefahr
Schäden an der Bordelektrik
Æ Achten Sie auf die richtige und fachgerechte Ver
drahtung. Siehe Anschluss ohne Funkübertragungs-
Set.
Achten Sie darauf das die Kabel nicht unnötig geknickt
oder eingeklemmt werden.
1. Montieren Sie den Monitor (1) und schließen Sie ihn
elektrisch an.
Der Monitor ist nicht im Lieferumfang enthalten und
muss daher zusätzlich erworben werden. Beachten Sie
die Betriebsanleitung des Monitors.
Anschluss mit Funkübertragungs-Set
1
Nr.
Benennung
1
Monitor (nicht im Lieferumfang enthalten)
2
Funkempfänger
2
2
Rot:
+12 V
DC
Schwarz: GND
2
Rot:
+12 V
DC
Schwarz: GND
3
Nr.
Benennung
3
Anschlusskabel für 12 V
4
Rückfahrkamera mit Anschlussbuchsen
2. Verlegen Sie das Videokabel (2) vom Monitor bis zu
Ihrem Nummernschildhalter.
3. Montieren Sie den Nummernschildhalter an Ihrem Auto.
4. Schließen Sie das Anschlusskabel (3) an einer
geeigneten Stelle an die Spannungsversorgung Ihres
Autos an.
5. Verbinden Sie das Videokabel (2) mit dem Monitor und
der Anschlussbuchse der Rückfahrkamera.
6. Verbinden Sie das Anschlusskabel (3) mit der
Anschlussbuchse der Rückfahrkamera.
å
Auf dem Monitor sehen Sie das Videobild der
Rückfahrkamera.
7. Richten Sie die Kamera aus. Siehe Ausrichten der
Kamera.
3
Nr.
Benennung
3
Funksender
4
Rückfahrkamera mit Anschlusskabeln
4
DC
4
