Eldat Easywave RCJ14 Kurzanleitung

Unterputz-Dimmer RCJ14
D

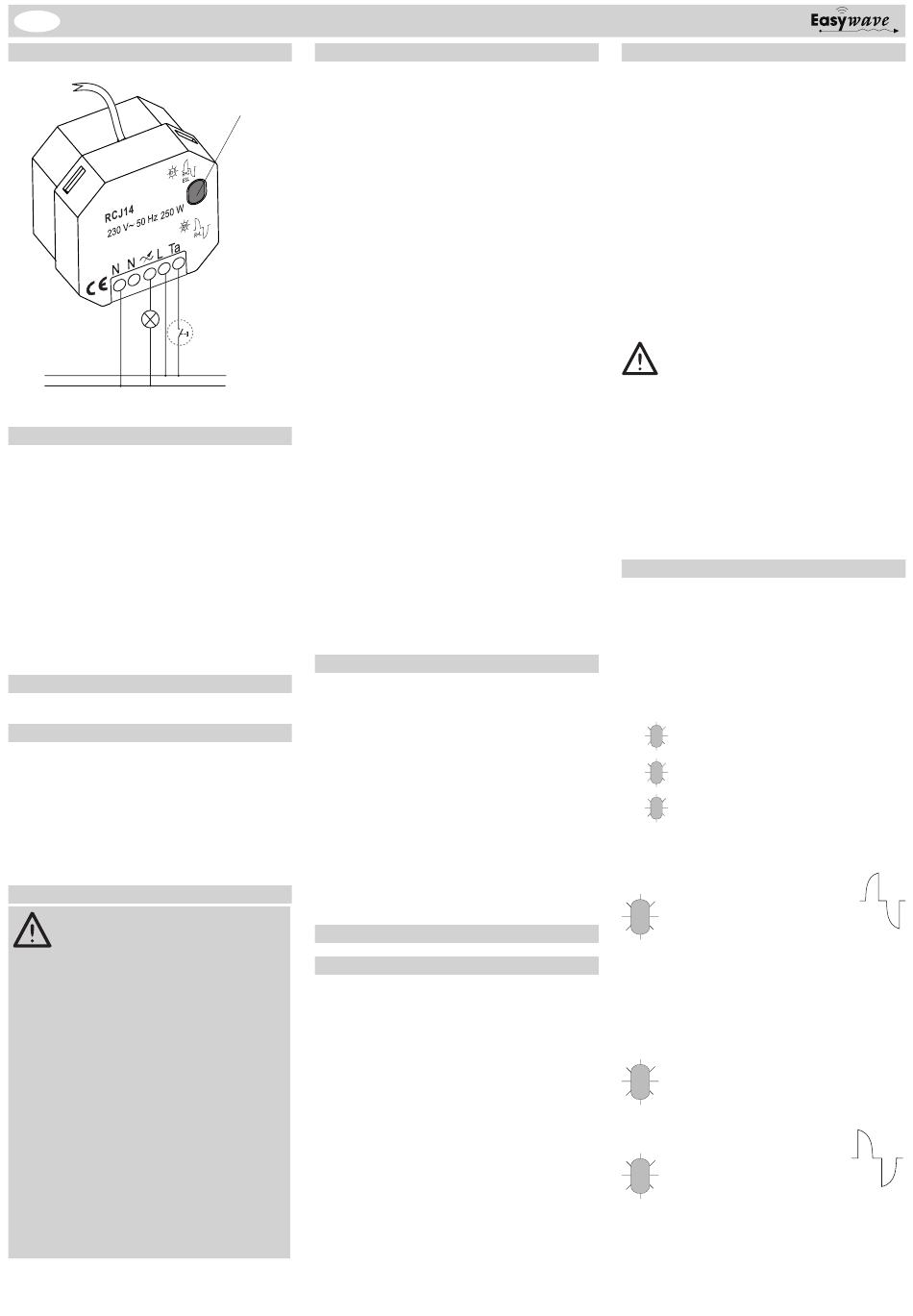

Ausführung
Programmiertaste (P)
Antenne
230 V AC 50 Hz
L
N
RCJ14E5001-01
Technische Daten
Frequenz: 868,30 MHz
Modulation: FSK
Codierung: Easywave
Spannungsversorgung: 230 V AC 50 Hz
Leistungsaufnahme: 0,7 W Stand by
Anschlussleistung:
ohmsche Last 7 W bis 250 W
induktive Last 20 VA bis 250 VA
LED+ESL 7 W bis 100 W
Betriebstemperatur: -20 °C bis +60 °C
Schutzart: IP20
Abmessungen (B/L/H): 48/48/25 mm
Gewicht: 35 g
Lieferumfang
UP-Dimmer RCJ14, Bedienungsanleitung
Bestimmungsgemäßer Gebrauch
Das Gerät darf ausschließlich als Dimmer zum
Schalten und Dimmen von Beleuchtungen bis
max. 250 W verwendet werden. Die Bedienung
erfolgt mit Easywave-Funksendern oder einem
externen Taster.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
Sicherheitshinweise
Bevor Sie das Gerät in Betrieb nehmen,
lesen Sie bitte diese Anleitung sorgfäl-
tig durch!
Achtung! Die elektrische Installation darf
nur durch eine zugelassene Elektrofachkraft
ausgeführt werden, sonst besteht die Ge-
fahr eines elektrischen Schlages oder eines
Brandes.
Das Gerät darf nicht zum Schalten oder Dim-
men von elektrischen Motoren genutzt werden.
Das Gerät darf netzseitig nicht an einen Trenn-
trafo angeschlossen werden.
Bei TRONIC-Trafos sind die Lastangaben auf
dem Trafo zu beachten.
Beachten Sie geltende Gesetze, Normen und
Vorschriften sowie die Herstellerhinweise der
zu schaltenden Geräte!
Lassen Sie nicht funktionierende Geräte vom
Hersteller überprüfen!
Nehmen Sie keine eigenmächtigen Verände-
rungen am Gerät vor!
Funktion
Mit dem RCJ14 können elektrische Verbraucher
drahtlos gedimmt oder geschaltet werden.
mit LED-Anzeige
(gelb/blau/violett) Mit einem in den Dimmer eingelernten Easywave-
Funksender (1-Tast- oder 2-Tast-Bedienung) wer-
den Leuchtmitel immer soft geschaltet.
Insgesamt können bis zu 32 Sender eingelernt
werden.
Der Dimmer ist auch im eingebauten Zustand pro-
grammierbar. Dies ist nur mit einem Sender mit
Lerntaste möglich. Bei Betätigung der Lerntaste
PTx wird ein spezielles Easywave-Telegramm an
den Dimmer gesendet und dort der Lernmodus
aktiviert.
Zur örtlichen Bedienung des Dimmers, ist der An-
Taster
schluss eines externen Tasters möglich.
optional
Eine elektronische Kurzschluss- und Überlast-
sicherung sowie eine Übertemperatursicherung
sorgen für optimale Sicherheit.
Für die Nutzung des Dimmers stehen drei Be-
triebsarten zur Auswahl:
- Dimmen mit Memoryfunktion, d.h. die zuletzt
gewählte Helligkeit wird gespeichert und
beim nächsten Einschalten leuchtet die Lam-
pe in dieser Helligkeit.
- Dimmen ohne Memoryfunktion ist das einfa-
che Auf- und Abdimmen ohne Speicherung
einer Helligkeit.
- Schalten fester Helligkeiten eignet sich zum
Gestalten persönlicher Lichtszenen.
Werksseitig sind folgende Einstellungen vorpro-
grammiert:
- Dimmart: Phasenabschnitt,
- externer Taster in Betriebsart „Dimmen ohne
Memory" mit 1-Tast-Bedienung,
- Memorywert: max. Helligkeit.
Dimmer in Betrieb nehmen
A Dimmer installieren .................................. 1
A1
A2
A3
B Bedienung ................................................. 2
B1
C Programmierung ....................................... 3
C1
C2
C3
C4
C5
D Fehlerbehebung ........................................ 4
E Allgemeine Hinweise ................................ 4
A
A1
In Abhängigkeit von der angeschlossenen Last
erwärmt sich der Dimmer während des Betrie-
bes. Ist eine gute Wärmeableitung nicht möglich,
muss die max. Anschlussleistung wie folgt redu-
ziert werden:
15 %
25 %
Achten Sie auch auf eine ungehinderte Funkver-
bindung zwischen Dimmer und Sender. Vermei-
den Sie die Montage in einem Verteilerkasten,
Gehäusen aus Metall, in unmittelbarer Nähe von
großen Metallobjekten, auf dem Boden oder in
dessen Nähe.
Standort auswählen ........................... 1
Elektrischer Anschluss ....................... 1
Dimmart einstellen ............................. 1
Betriebsarten ..................................... 2
Sender einlernen ohne Lerntaste ...... 3
Sender löschen ohne Lerntaste ......... 3
Reset ................................................. 3
Sender einlernen mit Lerntaste .......... 4
Sender löschen mit Lerntaste ............ 4
Dimmer installieren
Standort auswählen
bei Installation in Hohl-, Rigips- und
Holzwänden
bei Installation mehrer Dimmer neben-
einander oder übereinander.
A2 Elektrischer Anschluss
Der Dimmer ist von einer Elektrofachkraft in eine
handelsübliche Unterputz-Einbaudose (Durch-
messer min. 68 mm) zu installieren, entspre-
chend Anschlussbild anzuschließen und in Be-
trieb zu nehmen.
1. Schalten Sie die Spannungsversorgung aus.
2. Schließen Sie die Kabel für die Stromzufuhr
und für den Verbraucher entsprechend An-
schlussbild an.
3. Schalten Sie die Versorgungsspannung ein
und stellen Sie die Dimmart entsprechend
des angeschlossenen Verbrauchers ein (s.
A3, „Dimmart einstellen").
4. Lernen Sie den Easywave-Sender ein.
5. Verschließen Sie die Einbaudose mit dem
Deckel.
Für das Parallelschalten von Halogen-
Trafos oder Tronic-Trafos dürfen nur bau-
gleiche Typen verwendet werden und die
maximale Last darf nicht überschritten
werden.
Es ist unzulässig folgende Lasten zu-
sammenzuschalten:
- Trafo-Halogenlampen und Tronic-Ha-
logenlampen,
- Trafo-Halogenlampen und ESL bzw.
LED-Leuchten.
In diesen Fällen muss ein separater Dim-
mer pro Last verwendet werden.
A3 Dimmart einstellen
Nach Art des anzuschließenden Verbrauchers
stellen Sie die Dimmart wie folgt ein:
1. Am Dimmer die Taste P gedrückt halten (ca.
10 s) bis die LED abwechselnd gelb/blau
blinkt. Nach Loslassen der Taste wird die ak-
tuelle Dimmart angezeigt.
2. Die Taste P wiederholt drücken, bis LED in
der Farbe der gewünschte Dimmart leuchtet:
blau PhasenABschnitt
bl
gelb PhasenANschnitt
ge
violett Energiesparlampen (ESL)
vi
3. Abschließend Taste P gedrückt halten bis die
LED erlischt. Die Dimmart wurde gespeichert.
PhasenABschnitt
ohmsche und kapazitive
bl Lasten
Glühlampen, Hochvolt-Ha-
logenlampen, elektronische
Vorschaltgeräte für Niedervolt-Halogen-
lampen, dimmbare LED-Lampen
(auch für gemischte Lasten wie Glüh-
lampen und Tronic-Halogenlampen
sowie Glühlampen und ESL bzw. LED-
Leuchten)
dimmbare Energiesparlampen (ESL)
Die Einschalthelligkeit ist auf ca. 50 %
vi
der Dimmkurve festgelegt, ein späteres
Verringern der Helligkeit ist möglich.
PhasenANschnitt
ohmsche und induktive
ge Lasten
Glühlampen,
Hochvolt-Halogenlampen,
dimmbare LED-Lampen (Herstellervor-
gaben beachten!), gewickelte Trafos für
Niedervolt-Halogenlampen
(auch für gemischte Lasten wie Glühlam-
pen und Trafo-Halogenlampen)
R+C
ESL
R+L
