Eldat Easy wave RCJ18 Bedienungsanleitung

RCJ18 Unterputz-Dimmer für LED-Strips
DE

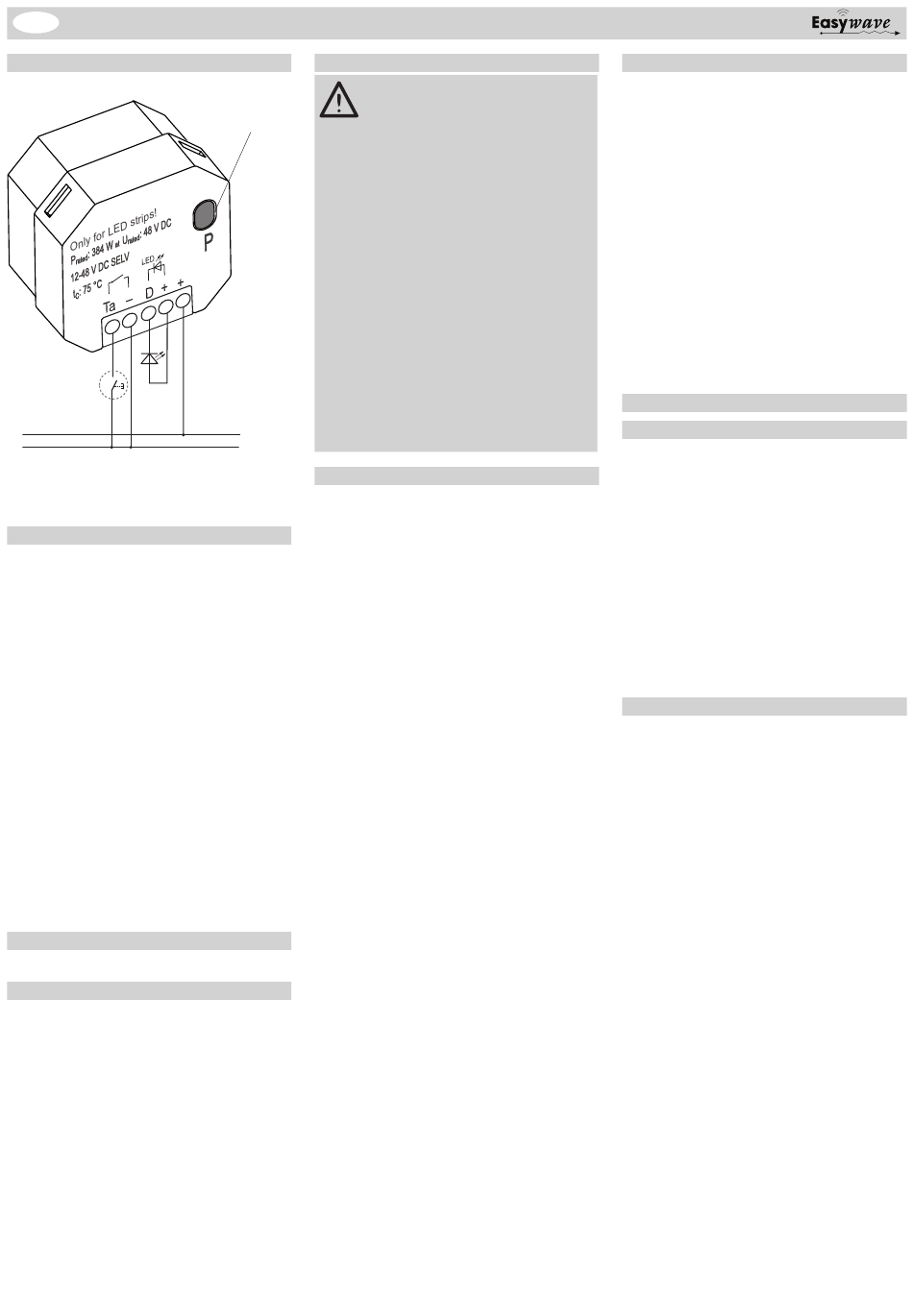

Ausführung
12-48 V DC
_ +
RCJ18E5001A01
Technische Daten
Frequenz: 868,30 MHz
Modulation: FSK
Codierung: Easywave
EasywavePlus
Dimmverfahren: PWM
Spannungsversorgung: 12-48 V DC SELV *)
Leistungsaufnahme: 0,5 W Stand by
Anschlussleistung: max. 384 W
(48 V DC)
Ausgangslast: LED-Strips bis 8 A
Betriebstemperatur: 0 °C bis +40 °C
Schutzart: IP20
Abmessungen (B/L/H): 48/48/25 mm
Gewicht: 30 g
Leitungsquerschnitt: 0,5 – 5,0 mm² **)
*) Die Versorgungsspannung entspricht der
Spannung am Ausgang "D" und ist entspre-
chend der Angaben zum LED-Streifen auszu-
wählen.
**) Bei Verwendung flexibler Leitungen, sind
Aderendhülsen zu verwenden und der vorge-
schriebene Querschnitt ist einzuhalten.
Lieferumfang
UP-Dimmer RCJ18, Bedienungsanleitung
Bestimmungsgemäßer Gebrauch
Das Gerät darf ausschließlich als Dimmer zum
Schalten und Dimmen von einfarbigen 12-48 V
LED-Strips bis max. 8 A verwendet werden.
Die Bedienung erfolgt mit Easywave-Funksen-
dern oder einem kabelgebundenen Taster.
Der Hersteller haftet nicht für Schäden, die durch
unsachgemäßen oder bestimmungsfremden Ge-
brauch entstehen.
Sicherheitshinweise
Programmiertaste P
mit LED-Anzeige
(rot/grün/blau)
Achtung! Die elektrische Installation darf
nur durch eine zugelassene Elektrofachkraft
ausgeführt werden, sonst besteht die Ge-
fahr eines elektrischen Schlages oder eines
Brandes.
Mindestanforderungen
Spannungsversorgung: Absicherung ge-
gen Kurzschluss, Überlast (Überspannung,
Überstrom) und Übertemperatur.
Beachten Sie geltende Gesetze, Normen und
Vorschriften sowie die Herstellerhinweise der
zu schaltenden Geräte!
Lassen Sie nicht funktionierende Geräte vom
Hersteller überprüfen!
Nehmen Sie keine eigenmächtigen Verände-
rungen am Gerät vor!
Um eine sichere Nutzung zu gewährleisten ist
es notwendig, dass der RCJ18 in einer Unter-
putzdose mit entsprechender Abdeckung fest
verbaut ist.
Funktion
Mit dem RCJ18 können LED-Strips mit einer Ver-
sorgungsspannung von 12-48 V DC drahtlos ge-
dimmt oder geschaltet werden.
Mit einem in den Dimmer eingelernten Easywave-
Funksender (1-Tast- oder 2-Tast-Bedienung) wer-
den Leuchtmittel immer soft geschaltet. Insge-
samt können 32 Easywave-Sendecodes in den
Dimmer eingelernt werden.
Zur örtlichen Bedienung des Dimmers ist der
Anschluss eines externen Tasters möglich. Der
Taster verhält sich wie ein Sender in der 1-Tast-
Bedienung und kann in eine beliebige Betriebsart
eingelernt werden.
Für die Dimmfunktionen stehen drei Betriebsar-
ten zur Auswahl:
- Dimmen mit Memoryfunktion:
Die zuletzt gewählte Helligkeit wird ge-
speichert und beim nächsten Einschalten
automatisch wiederhergestellt.
Dimmen ohne Memoryfunktion:
-
Der Dimmer startet beim Einschalten immer
auf 100%. Es werden keine Helligkeitswerte
gespeichert.
- Schalten fester Helligkeiten:
Diese Funktion ist geeignet zum Gestalten
persönlicher Lichtszenen. Jedem Sender
kann ein beliebiger, individueller Helligkeits-
wert zugeordnet werden. In dieser Betriebs-
art eingelernte Sender können nur diese
Helligkeit ansteuern und haben sonst keine
Funktion.
Der Dimmer ist auch ohne direkten Zugang pro-
grammierbar
muss jedoch zwingend bereits ein Sender mit
Fernlernfunktion (Lerntaste PTx im Sender vor-
handen) in den Dimmer eingelernt worden sein.
Eine elektronische Kurzschluss- und Überlast-
sicherung sowie eine Übertemperatursicherung
sorgen für optimale Sicherheit des Dimmers.
Bevor Sie das Gerät in Betrieb nehmen,
lesen Sie bitte diese Anleitung sorgfäl-
tig durch!
für die
(Fernprogrammierung).
Dimmer in Betrieb nehmen
A Dimmer installieren .................................. 1
A1 Standort wählen ................................. 1
A2 Inbetriebnahme .................................. 1
B Bedienung ................................................. 2
B1 Betriebsarten ..................................... 2
C Programmierung ....................................... 3
Vor-Ort-Programmierung ................ 3
C1
C1.1 Sender einlernen 2-Tast-Bedienung .. 3
externe
C1.2 Sender einlernen 1-Tast-Bedienung .. 3
C1.3 Sender löschen .................................. 4
C1.4 Reset ................................................. 4
Fernprogrammierung ...................... 5
C2
C2.1 Sender fernlernen .............................. 5
C2.2 Ersatzsender fernlernen .................... 6
C2.3 Sender fernlöschen ............................ 6
C2.4 Fern-Reset ........................................ 7
D Fehlerbehebung ........................................ 7
E Allgemeine Hinweise ................................ 7
A DIMMER INSTALLIEREN
A1 STANDORT WÄHLEN
In Abhängigkeit von der angeschlossenen Last
erwärmt sich der Dimmer während des Betrie-
bes. Ist eine gute Wärmeableitung nicht möglich,
muss die max. Anschlussleistung wie folgt redu-
ziert werden:
15 % bei Installation in Hohl-, Rigips- und
Holzwänden
25 % bei Installation mehrer Dimmer neben-
einander oder übereinander.
Achten Sie auch auf eine ungehinderte Funkver-
bindung zwischen Dimmer und Sender. Vermei-
den Sie die Montage in einem Verteilerkasten,
Gehäusen aus Metall, in unmittelbarer Nähe von
großen Metallobjekten, auf dem Boden oder in
dessen Nähe.
A2 INBETRIEBNAHME
Der Dimmer ist von einer Elektrofachkraft in eine
handelsübliche Unterputz-Einbaudose (Durch-
messer min. 68 mm) mit Deckel zu installieren,
entsprechend Anschlussbild anzuschließen und
in Betrieb zu nehmen.
1. Schalten Sie die Spannungsversorgung aus.
2. Schließen Sie die Kabel für die Stromzufuhr
und für den Verbraucher entsprechend An-
schlussbild an.
3. Schalten Sie die Versorgungsspannung wie-
der ein.
4. Lernen Sie die zu verwendenden Easywave-
Sender ein (siehe Seite 3, „Vor-Ort-Program-
mierung").
5. Verschließen Sie die Einbaudose mit dem zu-
gehörigen Deckel.
