Eltako electronics DSZ14DRS-3 65A Serie Kurzanleitung

D
28 365 712 - 3
Drehstromzähler DSZ14DRS-3x65 A
mit Display, MID geeicht
Diese Geräte dürfen nur durch eine Elektrofachkraft installiert werden,
andernfalls besteht Brandgefahr oder Gefahr eines elektrischen
Schlages!
Temperatur an der Einbaustelle: -25°C bis +55°C.
Lagertemperatur: -25°C bis +70°C.
Relative Luftfeuchte: Jahresmittelwert <75%.
Drehstromzähler.
Maximalstrom 3x65 A, Stand-by-Verlust nur 0,8 Watt an L1 und je 0,5 W
an L2 und L3.
Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35 in
Installationsschränken mit Schutzart IP 51.
4 Teilungseinheiten = 70 mm breit, 58 mm tief.
Genauigkeitsklasse B (1%). Mit RS485-Schnittstelle.
Der direkt messende Drehstromzähler misst die Wirkenergie anhand der
zwischen den Eingängen und Ausgängen fließenden Strömen.
Der Eigenverbrauch von nur 0,8 Watt bzw. 0,5 W Wirkleistung je Pfad wird
nicht gemessen und nicht angezeigt.
Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 65 A angeschlossen
werden. Der Anlaufstrom ist 4O mA.
Die Anschlüsse L1 und N müssen vorhanden sein.
Anschluss über ein FBA14 an den Eltako-RS485-Bus mit einer 2-adrigen
geschirmten Busleitung (z.B. Telefonleitung). Der Zählerstand und die
Momentanleistung werden dem Bus übergeben – z.B. zur Weitergabe an
einen externen Rechner oder die GFVS 3.0 Software – und auch über das
FAM14 in das Funknetz gesendet. Anzeige auch mit FEA65D.
Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal
innerhalb von zwei Wochen abgelesen werden.
Der Leistungsbezug wird mit einer 1000 mal je kWh blinkenden LED neben
dem Display angezeigt.
Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230 V an
die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet.
Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit
welchen im Menü geblättert wird. Zunächst schaltet sich die Hintergrund -
beleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirk -
energie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte
Leistung, Spannung und Strom je Außenleiter angezeigt werden.
Fehlermeldung (false)
Bei fehlendem Außenleiter oder falscher Stromrichtung wird 'false' und der
entsprechende Außenleiter im Display angezeigt.
Damit die Telegramme des DSZ14 dem Bus übergeben werden, muss vom
FAM14 eine Geräteadresse für das DSZ14 vergeben werden.
Geräteadresse für den DSZ14 vergeben:
Normalanzeige: Die Taste SELECT kurz drücken, die Hintergrundbeleuchtung
wird eingeschaltet. Wird die Taste SELECT länger als 3 Sekunden gedrückt,
erscheint die Geräteadresse im Display. Nun innerhalb von 60 Sekunden den
Drehschalter am FAM14 auf Position 1 drehen, dessen untere LED leuchtet rot.
Nachdem die Adresse vom FAM14 vergeben wurde, leuchtet dessen untere
LED für 5 Sekunden grün und am DSZ14 erscheint wieder die Normalanzeige.
Geräteadresse des DSZ14 löschen:
Normalanzeige: Die Taste SELECT kurz drücken, die Hintergrundbeleuchtung
wird eingeschaltet. Wird die Taste SELECT länger als 3 Sekunden gedrückt,
erscheint die Geräteadresse im Display. Nun die Taste SELECT mindestens 5
Sekunden gedrückt halten, die Geräteadresse wird auf null gesetzt.
Lerntelegramm senden:
Normalanzeige: Die Taste SELECT kurz drücken, die Hintergrundbeleuchtung
wird eingeschaltet. Wird die Taste SELECT länger als 3 Sekunden gedrückt,
erscheint die Geräteadresse im Display. Durch kurzes Drücken der Taste
MODE wird ein Lerntelegramm und ein Datentelegramm gesendet.
Damit die Telegramme des DSZ14 in den Eltako-Gebäudefunk gesendet wer-
den,muss das FAM14 in Position 2 oder Position 5 betrieben werden.
Ein Datentelegramm mit Zählerstand Tarif 1, Zählerstand Tarif 2, Leistung und
Seriennummer wird automatisch nach dem Zuschalten der Versorgungs-
spannung und zyklisch alle 10 Minuten gesendet.
Bei Änderung des Zählerstandes um 0,1 kWh wird das Zählerstands-
Telegramm gesendet.
Innerhalb von 20 Sekunden nach einer Änderung der Leistung um mindestens
10% wird ein Leistungs-Telegramm gesendet.
Mit dem PC-Tool PCT14 kann der DSZ14 ausgelesen werden.
Es werden die Seriennummer, Zählerständ Tarif 1, rücksetzbarer Zählerstand
Tarif 1, Zählerständ Tarif 2 und rücksetzbarer Zählerstand Tarif 2 angezeigt.

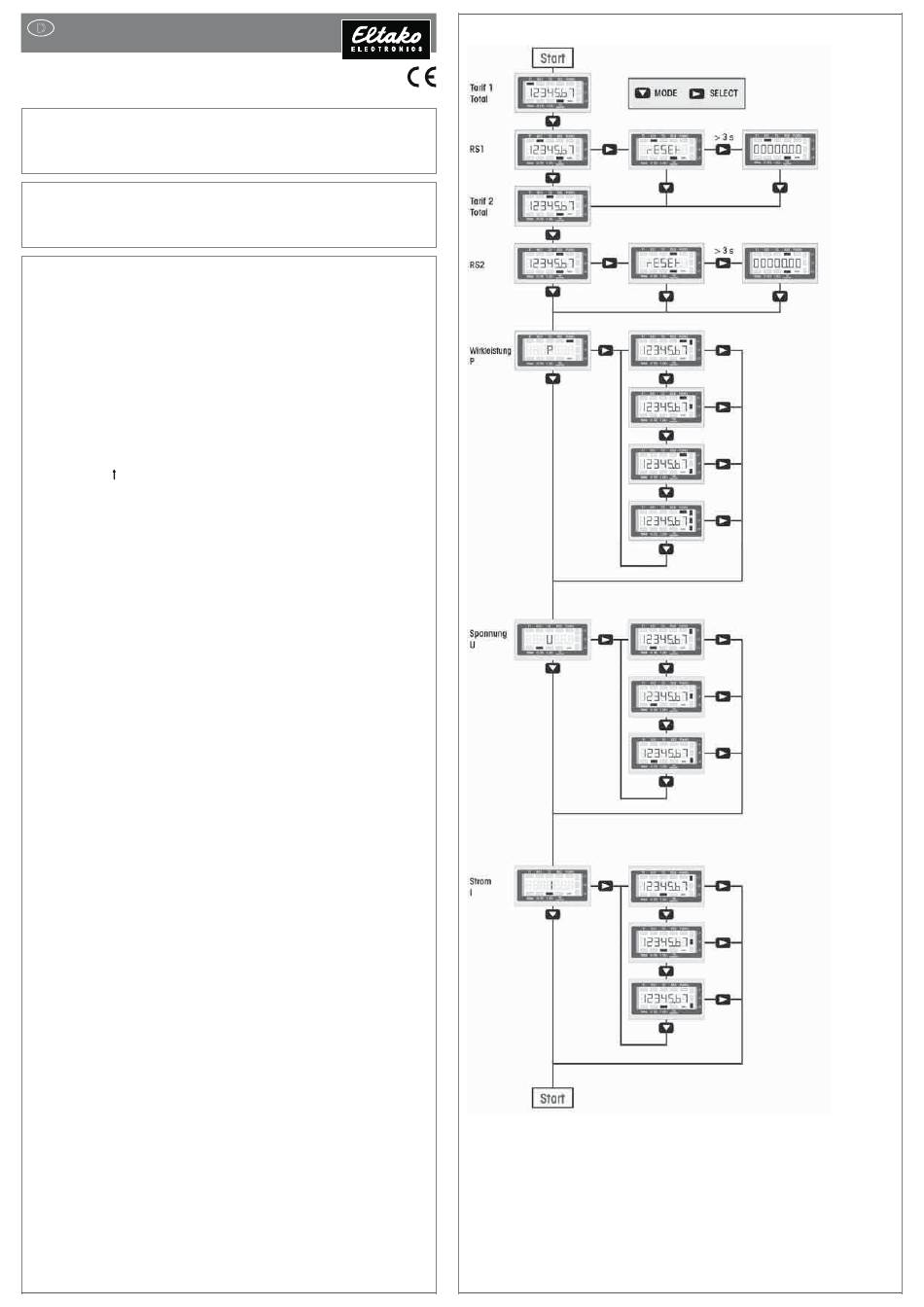

Displayführung
