7 Anschluss und Inbetriebnahme

7.1 Montage der Controlbox

Zur Befestigung der Controlbox lassen sich die beiden Montagewinkel am Boden des
Gehäuses nach außen drehen: dazu die seitlichen Innen-6-Kant-Schrauben lösen, die
Montagewinkel herausziehen, nach außen gedreht wieder einsetzen und die Schrauben
anziehen. Nun kann die Controlbox in jeder beliebigen Position eingebaut werden.

7.1.1 Satellitensignal-Anschluss

Das Antennenkabel ist mit einem werksseitig gecrimpten F-Stecker versehen. Kontrollieren
Sie diesen vor der Montage auf festen Sitz und auf Beschädigungen. Der Innenleiter darf
nicht zur Seite gebogen sein und muss ca. 2 mm über den Steckerrand hinaus ragen.
Wurde das Kabel gekürzt oder verlängert, muss ein neuer F-Stecker angebracht werden.
Hierfür gibt es zwei Möglichkeiten: F-Stecker zum Crimpen (passende Crimp-Zange nötig)

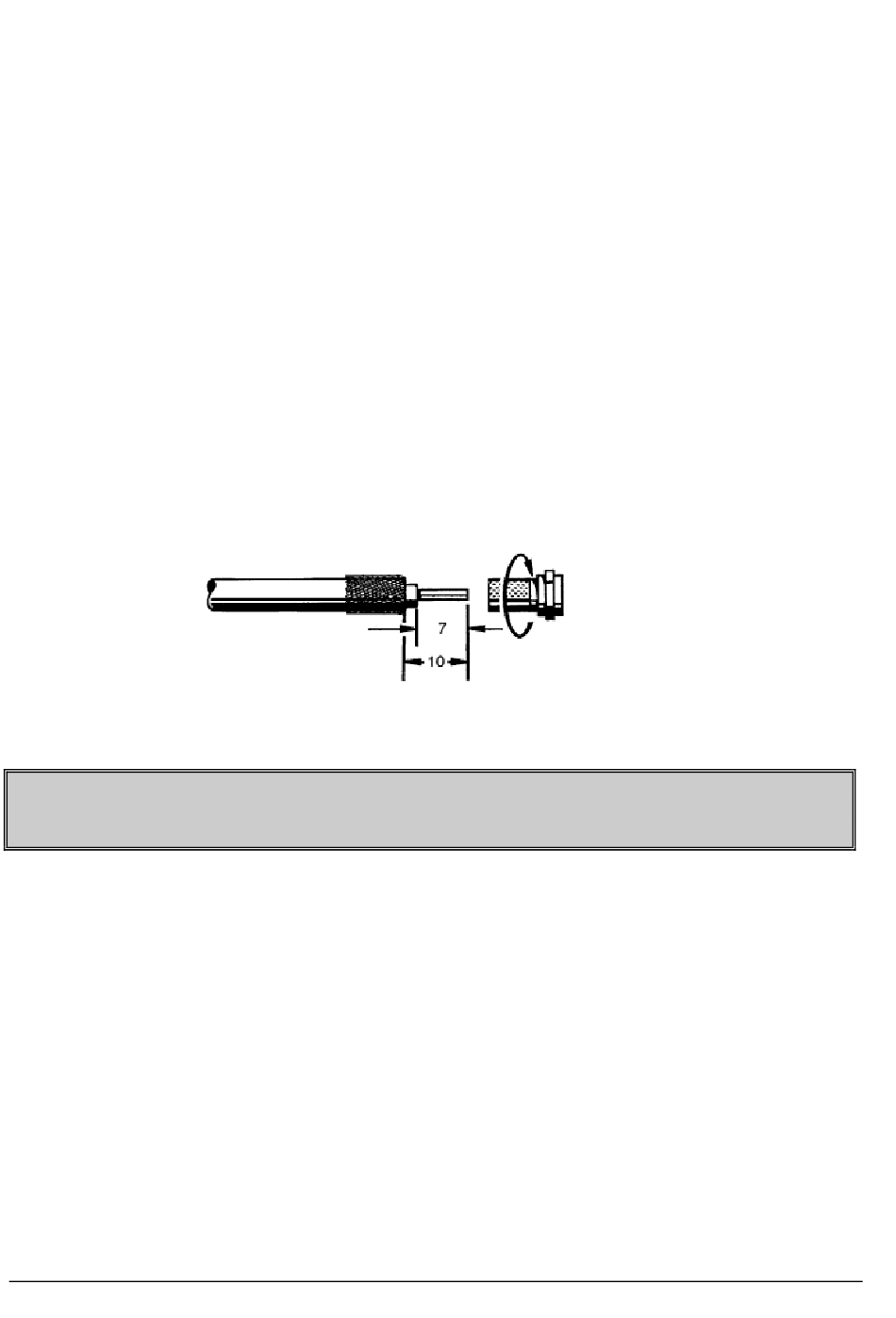

oder schraubbare F-Stecker. Bei beiden Varianten ist das Kabel wie abgebildet
vorzubereiten.
Achtung! Achten Sie darauf, dass bei der Montage des Steckers keine Drähtchen des
Abschirmgeflechtes den Innenleiter berühren und dadurch einen Kurzschluss verursachen.
Das Antennenkabel der Außeneinheit wird am rechten mit „in" beschrifteten F-Anschluss
aufgeschraubt.
Achtung!
Verwenden Sie zum Aufdrehen des F-Steckers am Kabel und zum Festdrehen an der
F - Buchse keine Werkzeuge. Stecker nur handfest anziehen!
Der linke F-Schraubanschluss, mit „out" beschriftet, ist die Verbindung zum Receiver.

7.1.2 Anschluss Motorstecker

Bevor der Stecker der Außeneinheit eingesteckt wird, kontrollieren Sie diesen noch einmal
auf korrekten Sitz der Kontakte. Sind alle Kontakte an der richtigen Stelle (siehe Seite 19),
kann der Stecker eingesteckt werden. Wichtig: Achten Sie bitte darauf, den Stecker
vollständig einzustecken, d.h. bis zum Einrasten der beiden seitlichen Sicherungslaschen.
Abziehen des Steckers: hierzu ist eine deutliche Kraftaufwendung nötig, um die
Sicherungslaschen aus ihrem Eingriff zu lösen.

7.1.3 Anschluss Stromversorgung

Bevor die Controlbox mit der Stromversorgung verbunden wird, überprüfen Sie noch einmal
den Anschlussstecker, um einen möglichen Schaden durch falschen Anschluss zu
vermeiden.
