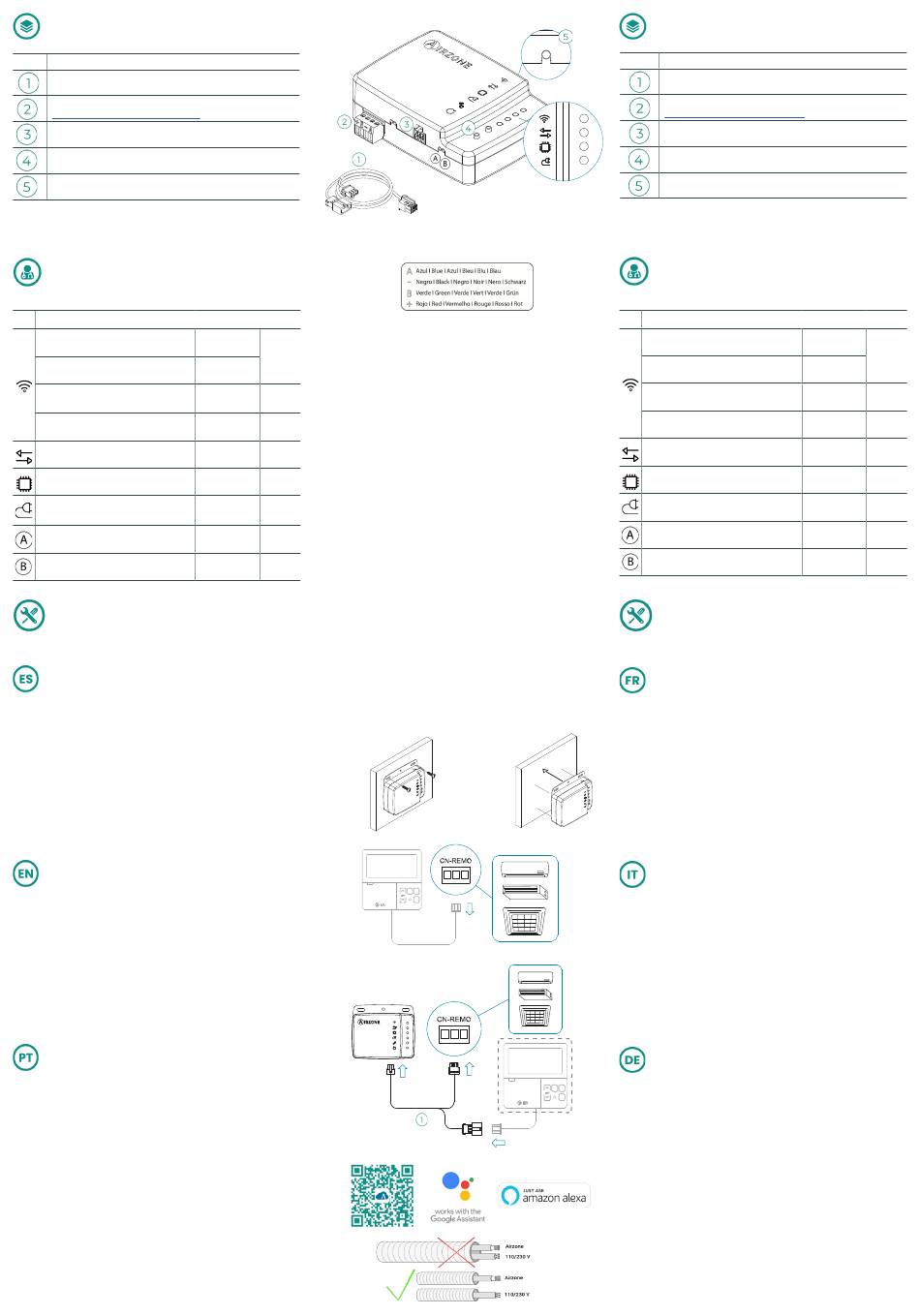

(ES) ELEMENTOS DEL DISPOSITIVO / (EN) DEVICE
ELEMENTS / (PT) ELEMENTOS DO DISPOSITIVO
Nº
Descripción / Description / Descrição
Cables de conexión a unidad / Unit connection wires / Cabos de ligaçao
a unidade
Puerto RS-485 / RS-485 port / Porta RS-485
Puerto unidad interior / Indoor unit port / Porta à unidade interior
Reinicio del dispositvo / Device reboot / Reinicie o dispositivo
Reinicio proceso de asociación / Association process reset / Reinicie o
processo de associação
(ES) AUTODIAGNÓSTICO
(EN) SELF-DIAGNOSIS
(PT) AUTODIAGNÓSTICO
Nº
Significado / Meaning / Significado
Conectándose a red WI-FI
Connecting to WI-FI network
Conectando-se à rede WI-FI
Conectado a red WI-FI
Connected to WI-FI network
Conectado à rede WI-FI
Conectado al servidor
Connected to the server
Conectado ao servidor
No configurado
Not configured
Não configurado
Comunicaciones Cloud
Cloud communication
Comunicação Cloud
Actividad del microprocesador
Microprocessor activity
Atividade do microprocessador
Alimentación
Power supply
Alimentação
Transmisión de datos hacia la unidad interior
Data transmission to the indoor unit
Transmissão de dados à unidade interior
Recepción de datos desde la unidad interior
Data reception from the indoor unit
Receção dos dados do unidade interior
(ES) MONTAJE Y CONEXIÓN
(EN) ASSEMBLY AND CONNECTION
(PT) MONTAGEN E CONEXÃO
Importante:
Se recomienda mantener un control alternativo de la
unidad para situaciones de pérdida de conexión a la red. El control
cableado del fabricante puede trabajar paralelamente a su Aidoo.
Realice el montaje mediante:
1.
a.
Tornillos.
b.
Adhesivo de doble cara.
Retire la alimentación de la unidad interior.
2.
Localice el conector donde se realiza la conexión entre el
3.
termostato LG y la unidad interior y desconecte el termostato LG.
Conecte su Aidoo en este terminal mediante el cable suministrado.
4.
Conecte el termostato LG a su Aidoo.
5.
Alimente la unidad interior. Compruebe los LEDs (ver apartado
6.
Autodiagnóstico).
Descargue la aplicación y siga los pasos indicados para su
7.
configuración. Acceda al apartado de soporte para consultar el manual
de usuario.
Important: It is recommended to maintain an alternative control of
the unit for situations in which connection to the network is lost. The
manufacturer's wired control is capable of operating in parallel with
your Aidoo.
Perform the assembly following the next step:
1.
a.
Screw attachment.
b.
Double-sided adhesive attachment.
Disconnect the indoor unit.
2.
Find the connector where the thermostat is connected with the
3.
indoor unit and disconnect the LG thermostat.
Conect your Aidoo to this terminal using the suplied cable.
4.
Conect the thermostat LG to your Aidoo.
5.
Power the indoor unit. Check the LEDs (see Self-diagnosis section).
6.
Download the app and follow the steps bellow for its setting.
7.
Access the support section to see the user manual.
Importante:
Recomenda-se
manter
unidade para situações de perda de ligação à rede. O controlo por
cabos do fabricante pode funcionar em paralelo com o seu Aidoo.
Faça a montagem com:
1.
a.
Parafusos.
b.
Fita adesiva de dupla face.
Retire a alimentação da unidade interior.
2.
Localize o conector onde a conexão entre o termostato LG e a
3.
unidade interna é feita e desconecte o termostato LG.
Ligue o seu Aidoo a este terminal usando o cabo fornecido.
4.
Ligue o termostato LG ao seu Aidoo.
5.
Alimente a unidade interior. Verifique os LEDs (consulte o secção
6.
de Autodiagnóstico).
Descarregue a aplicação e siga os passos indicados para a
7.
conf iguração. Aceda à secção de suporte para consultar o manual do
usuário.
(ES) Importante: El equipo debe alimentarse por una fuente de alimentación
limitada que cumpla la clase PS2 de la norma IEC 62368-1.
(EN) Important: The equipment shall be supplied by a limited power source
meeting class PS2 of the standard IEC 62368-1.
(PT) Importante: O equipamento deve ser alimentado por uma fonte de energia
limitada que atende a exigência da classe PS2 do padrão 62368-1 da IEC.
AZPV8WIRE01
2.5 m (8.2 ft)
Parpadeo
Blinking
Verde
Pisca
Green
Fijo
Verde
Steady
Fixo
Fijo
Azul
Steady
Blue
Fixo
Azul
Apagado
Off
-
Desligado
Rojo
Parpadeo
Blinking
Red
Vermelho
Pisca
Parpadeo
Verde
Green
Blinking
Verde
Pisca
Fijo
Rojo
Steady
Red
Vermelho
Fixo
Parpadeo
Rojo
Blinking
Red
Pisca
Vermelho
Parpadeo
Verde
Blinking
Green
Pisca
Verde
1.
a.
3.
4. / 5.
um
controlo
alternativo
da
7.
(FR) ELEMENTS DU DISPOSITIF / (IT) ELEMENTI
DEL DISPOSITIVO / (DE) GERÄTEBESTANDTEILE
Nº
(FR) AUTODIAGNOSTIC
(IT) AUTODIAGNOSI
(DE) SELBSTDIAGNOSE
Nº
En cours de connexion au réseau WI-FI
Transmission des données à l'unité intérieure
Trasmissione dei dati verso l'unità interna
Réception des données de l'unité intérieure
Attention : Il est recommandé de prévoir un autre moyen de contrôle
de l'unité en cas de perte de connexion au réseau. Le contrôle filaire
du fabricant peut fonctionner en parallèle pour votre Aidoo.
1.
b.
2.
3.
et déconnectez le thermostat LG.
4.
5.
6.
(voir la section autodiagnostic).
7.
procéder à sa configuration. Rendez-vous sur la section Assistance pour
consulter le manuel utilisateur.
Importante: Si consiglia di mantenere un controllo alternativo
dell'unità per situazioni di perdita di connessione alla rete. Il controllo
cablato del costruttore può lavore parallelamente al proprio Aidoo.
1.
2.
3.
LG e la unità interna e staccare il termostato LG.
4.
fornito.
5.
6.
Autodiagnos).
7.
conf igurazione. Accedere alla sezione di supporto per consultare il
manuale per l'utente.
Wichtig: Es wird empfohlen, eine zusätzliche Steuerung des Geräts
vorzuhalten, falls die Netzverbindung ausfällt. Die kabelgebundene
Steuerung des Herstellers kann parallel mit Aidoo betrieben werden.
1.
2.
3.
das Innengerät anschliesst, und schalten Sie das Themostat LG aus.
4.
mitgelieferten Kabel.
5.
6.
Überprüfen Sie die LEDs (Siehe abschnitt Selbstdiagnose).
7.
Konfiguration angegebenen Schritten. Gehen Sie zum Abschnitt Support,
um das Benutzerhandbuch aufzurufen.
(FR) Attention : l'unité doit être alimentée par une source d'alimentation limitée
respectant la classe PS2 de la norme IEC 62368-1.
(IT) Importante: L'unità deve essere alimentata da una fonte di alimentazione
limitata nel rispetto della tipo PS2 della norma IEC 62368-1.
(DE) Wichtig: Das Gerät muss mit einer begrenzten Stromquelle betrieben
werden, die dem Abschnitt PS2 der Norm IEC 62368-1entspricht.
Description / Descrizione / Beschreibung
Câbles de connexion à l'unité / Cavi di collegamento a unità / Kabel für
die Einheit Installation
Port RS-485 / Porta RS-485 / RS-485-Port
Connexion à l'unité intérieure / Collegamento all'unità interna /
Anschluss an Innengerät
Réinitialisation du dispositif / Riavvio del dispositivo / Gerät-Neustart
Réinitialisation du processus d'association / Riavvio del processo di
associazione / Pairing-Neustart
Signification / Significato / Bedeutung
Clignotement
In collegamento alla rete WI-FI
Lampeggia
Wird mit dem WLAN-Netz verbunden
Blinken
Connecté au réseau WI-FI
Fixe
Connesso alla rete WI-FI
Fisso
Mit dem WLAN-Netz verbunden
Fest
Connecté au serveur
Fixe
Connesso al server
Fisso
Mit dem Server verbunden
Fest
Non configuré
Off
Non configurato
Spento
Nicht konfiguriert
Ausgeschaltet
Communications Cloud
Clignotement
Comunicazioni Cloud
Lampeggia
Cloud Verbindungen
Blinken
Activité du microcontrôleur
Clignotement
Attività del microprocessore
Lampeggia
Funktion der Mikrosteuerung
Blinken
Alimentation
Fixe
Alimentazione
Fisso
Versorgung
Fest
Clignotement
Lampeggia
Datenübermittlung zum Innengerät
Blinken
Clignotement
Ricezione dei dati dall'unità interna
Lampeggia
Datenempfang vom Innengerät
Blinken
(FR) MONTAGE ET CONNEXION
(IT) MONTAGGIO E COLLEGAMENTI
(DE) MONTAGE UND VERBINDUNG
Procédez au montage :
a.
Par vis.
b.
Par adhésif à double face.
Coupez l'alimentation de l'unité intérieure.
Localisez le connecteur entre le thermostat LG et l'unité intérieure,
Connectez votre Aidoo à ce terminal à l'aide du câble fourni.
Connectez le thermostat LG à votre Aidoo.
Rétablir l'alimentation de l'unité intérieure. Vérifiez l'état des LED
Téléchargez l'application et suivez les étapes indiquées pour
Effettuare l'installazione:
a.
Con le viti.
b.
Adesivo biadesivo.
Sospendere l'alimentazione dell'unità interna.
Trovare il conettore utilizzato per il collegamento tra il termostato
Collegare il sistema Aidoo a questo dispositivo tramite il cavo
Collegare il termostato LG al sistema Aidoo.
Alimentare l'unità interna. Verif icare i LED (vedi sezione
Scaricare l'applicazione e seguire i passaggi indicati per la
Durchführung der Montage:
a.
Durch Schrauben.
b.
Doppelseitiges Klebeband.
Trennen Sie Stromversorgung des Innengeräts.
Finden Sie den Anschluss, mit dem man das Thermostat LG und
Verbinden Sie Ihr Aidoo mit diesem Terminal mit dem
Schließen Sie den LG-Thermostat an Ihr Aidoo an.
Schließen Sie die Stromversorgung des Innengeräts an.
Laden Sie die App herunter und folgen Sie den für die
Vert
Verde
Grün
Bleu
Blu
Blau
-
Rouge
Rosso
Rot
Vert
Verde
Grün
Rouge
Rosso
Rot
Rouge
Rosso
Rot
Vert
Verde
Grün
