Airzone AZAI6WSC Serie Kurzanleitung

AIDOO MODBUS PANASONIC RAC DOMESTIC
OEM
Dispositivo para la gestión e integración de equipos en un BMS Modbus.
Configuración a través de la App "Gateway Setup for Panasonic" (disponible para
iOS y Android). Conexión inalámbrica a red mediante Wi-Fi. Alimentación externa a
través de la unidad interior.
Funcionalidades:
•
Control de los distintos parámetros del equipo desde Modbus.
•
Detección de errores durante la comunicación.
•
Puerto para la integración mediante protocolo Modbus.
AIDOO PANASONIC RAC DOMESTIC MODBUS
CONTROLLER OEM
Device to manage and integrate units in a Modbus BMS. Online control with the
"Gateway Setup for Panasonic" App (available for iOS and Android). Wireless Wi-Fi
connection. Externally powered by the indoor unit.
Features:
•
Control of the parameters of the unit through Modbus.
•
Communication errors detection.
•
Port for integration via Modbus protocol.
AIDOO MODBUS PANASONIC RAC DOMESTIC
OEM
Dispositivo para a gestão e integração de equipamento remotamente através
de um BMS Modbus. Controlo através do App "Gateway Setup for Panasonic"
(disponível para iOS e Android). Conexão sem fios à rede por Wi-Fi. Alimentação
externa pela unidade interior.
Funcionalidades:
•
Controlo dos diferentes parâmetros do equipamento a partir do Modbus.
•
Deteção de erros durante a comunicação.
•
Porta para a integração através do protocolo Modbus.
(ES) CARACTERÍSTICAS TÉCNICAS
(EN) TECHNICAL SPECS
(PT) CARACTERÍSTICAS TÉCNICAS
Conexión con unidad interior / Connection to indoor unit /
Conexão ao equipamento
Tipo de alimentación / Type of power supply /
Vdc
Tipo de alimentação
V max 18 V
I max 137.5 mA
V in 12 - 16 V
Consumo / Consumption / Consumo 0.85 W
Conector Panasonic RAC
Panasonic RAC connector
Tipo de cable / Type of cable / Tipo de cabo
Conector Panasonic RAC
Longitud del cable / Wire length /
2.5 m (8.2 ft)
Comprimento do cabo
Comunicaciones WI-FI / WI-FI Communication / Comunicação WI-FI
WI-FI – CERTIFIED TM
Protocolo / Protocol / Protocolo
802.11b/g/n (802.11n up to 150
Mbps)
Modelo / Model / Modelo ESP-WROOM-32
Frecuencia de comunicación /
Communication frequency / 2.4 GHz
Frequência de comunicação
Potencia máxima - Potencia de antena /
Maximum power - Antenna power / 20 dBm
Potência máxima - Potência da antena
Sensibilidad / Sensitivity / Sensibilidade - 97 dBm
Dirección IP / IP address / Endereço IP DHCP
Comunicaciones Bluetooth / Bluetooth Communication /
Comunicação Bluetooth
Bluetooth v4.2 BR/EDR and BLE
Protocolo / Protocol / Protocolo
specification
Clase Bluetooth / Bluetooth class / Classe Class-1, class-2 and class-3
Bluetooth transmitter
Puerto RS-485 / RS-485 Port / Porta RS-485
Cable apantallado y trenzado / Shielded 2 x 0.22 + 2 x 0.5 mm
twisted pair / Cabo blindado e trançado wired + AWG 20 – 2 wired)
RS-485
Protocolo de comunicaciones /Communi-
cation protocol / Protocolo de comunicação
Par – 19200 bps
Temperaturas operativas / Operating temperatures /
Temperatura de operaçao
Almacenaje / Storage / Armazenamento - 20 ... 70 ºC (- 4 ... 158 ºF)
Funcionamiento / Operation /
0 ... 45 ºC (32 ... 113 ºF)
Funcionamento
Rango de humedad de funcionamiento /
5 ... 90 %
Operating humidity rango /
(non-condensing)
Intervalo de humidade de funcionamento
Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
Grado de protección / Protection class /
IP 41
Grau de proteção
Peso / Weight / Peso 130 g (0.29 lb)

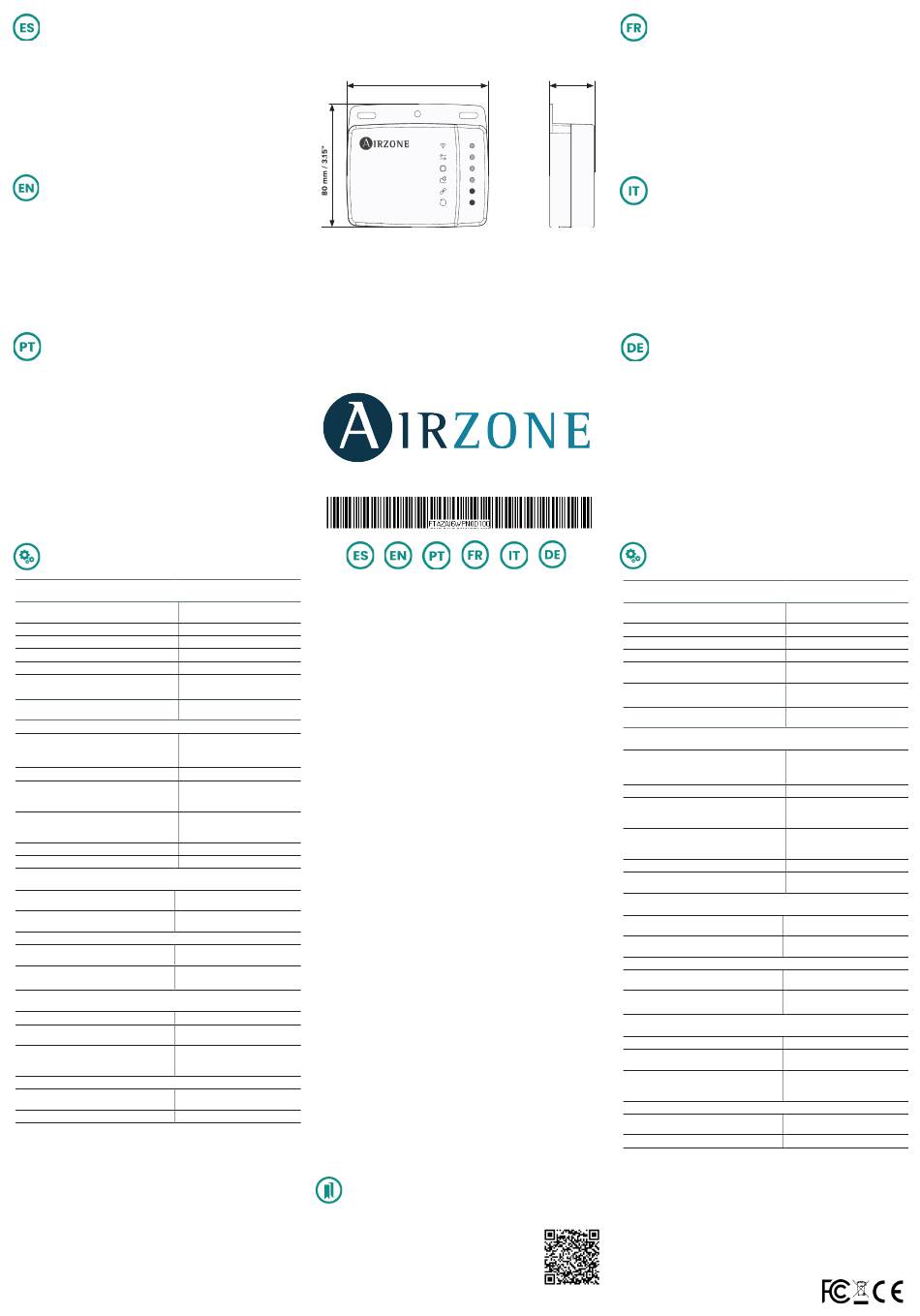

92 mm / 3.62"
AZAI6WSCPN0
Contains FCC ID: 2AC7Z-ESPWROOM32
Contains IC: 21098-ESPWROOM32
(AWG 23 – 2
2
FCC / ISED
(ES) Este dispositivo cumple con FCC / ISED regulatory notices.
(EN) This device complies with FCC / ISED regulatory notices.
(PT) Este dispositivo está em conformidade com os avisos
normativos FCC / ISED.
(FR) Ce dispositif est conforme aux avis réglementaires de la
FCC / ISED de l'ISDE regulatory notices.
(IT) Questo dispositivo è conforme alle normative regolamentari
FCC / ISED.
(DE) Dieses Gerät entspricht den FCC / ISED Bestimmungen.
29 mm / 1.14"
AZAI6WSCxxx
AIDOO MODBUS PANASONIC RAC DOMESTIC
OEM
Dispositif pour la gestion et l'intégration à distance d'unités dans une BMS Modbus.
Contrôle via l'application « Gateway Setup for Panasonic » (disponible sur iOS
et Android). Accès sans fil au réseau via Wi-Fi. Alimentation externe par l'unité
intérieure.
Fonctionnalités :
•
Contrôle des différents paramètres de l'unité à partir de Modbus.
•
Détection d'erreurs durant la communication.
•
Port pour l'intégration via le protocole Modbus.
AIDOO MODBUS PANASONIC RAC DOMESTIC
OEM
Dispositivo per la gestione e l'integrazione di unità in un BMS Modbus. Controllo
mediante l'App "Gateway Setup for Panasonic" (disponibile per iOS e Android).
Connessione alla rete Wi-Fi. Alimentazione esterna mediante l'unità interna.
Funzionalità:
•
Controllo dei diversi parametri dell'unità da Modbus.
•
Rilevamento di errori durante la comunicazione.
•
Porta per l'integrazione mediante protocollo Modbus.
AIDOO MODBUS PANASONIC RAC DOMESTIC
OEM
Gerät zur Fernverwaltung und Integration von Geräten in eine Modbus-BMS.
Steuerung über die App „Gateway Setup for Panasonic" (verfügbar für iOS und
Android). Funkverbindung mit dem Netz über WLAN. Externe Stromversorgung
über das Innengerät.
Funktionen:
•
Steuerung der verschiedenen Anlagenparameter über Modbus.
•
Fehlererkennung während Mitteilung.
•
Port für die Integration über das Modbus-Protokoll.
(FR) CARACTÉRISTIQUES TECHNIQUES
(IT) CARATTERISTICHE TECNICHE
(DE) TECHNISCHE DATEN
Connexion avec l'unité gainable / Collegamento con le unità del
condotto / Anschluss mit Leitungsgerät
Type d'alimentation / Tipo di alimentazione/
Vdc
Versorgungsart
V max 18 V
I max 137.5 mA
V in 12 - 16 V
Consommation / Consumo /
0.85 W
Leistungsaufnahme
Connecteur Panasonic RAC
Type de câble / Tipo di cavo
Connettore Panasonic RAC
Kabeltyp
Panasonic RAC-Anschluss
Longueur du cable / Lunghezza del cavo /
2.5 m (8.2 ft)
Kabellänge
Communications WI-FI / Comunicazioni WI-FI / WLAN
Verbindungen
WI-FI – CERTIFIED TM
Protocole / Protocollo / Protokoll
802.11b/g/n (802.11n up to 150
Mbps)
Modèle / Modello / Modell ESP-WROOM-32
Fréquence de communication / Frequenza di
comunicazione / 2.4 GHz
Kommunikationsfrequenz
Force maximale - Force de l'antenne /
Massima potenza - Potenza d'antenna / 20 dBm
Maximalleistung - Leistung der Antenne
Sensibilité / Sensibilità / Empfindlichkeit - 97 dBm
Adressage IP / Indirizzamento IP /
DHCP
Standard-IP-Adressierung
Communications Bluetooth / Comunicazioni Bluetooth /
Bluetooth Verbindungen
Bluetooth v4.2 BR/EDR and BLE
Protocole / Protocollo /Protokoll
specification
Catégorie Bluetooth / Classe Bluetooth / Class-1, class-2 and class-3
Bluetooth Klasse transmitter
Port RS-485 / Porta RS-485 / RS-485-Port
Câble torsadé et blindé / Cavo schermato / 2 x 0.22 + 2 x 0.5 mm
Abgeschirmtes Kabel und umflochten wired + AWG 20 – 2 wired)
RS-485
Protocole de communication / Protocollo di
comunicazione / Kommunikationsprotokoll
Par – 19200 bps
Températures opérative / Termperature operative /
Betriebstemperaturen
De stockage / Stoccaggio / Lagerung - 20 ... 70 ºC (- 4 ... 158 ºF)
De fonctionnement / Funzionamento /
0 ... 45 ºC (32 ... 113 ºF)
Betrieb
Plage d'humidité de fonctionnement /
5 ... 90 %
Rango di umidità di funzionamento /
(non-condensing)
Zulässige Luftfeuchtigkeit
Aspects mécaniques / Aspetti meccanici / Mechanische Aspekte
Degré de protection/ Grado di protezione/
IP 41
Schutzklasse
Poids / Peso / Gewicht 130 g (0.29 lb)
(AWG 23 – 2
2
