Sehr geehrter Kunde,
bitte lesen Sie vor der ersten In-
betriebnahme Ihres neuen Gerätes
diese Anleitung sorgfältig durch.
Sie bewahren
sich dadurch
vor
Schäden, die durch falschen An-
schluß oder unsachgemäße Bedie-
nung entstehen können.
Eingangswahlschalter
Monitor-Schalter
Stereo-Mono-Schalter
Lautstärkeregler
Baßregler
Höhenregler
Balanceregler
Lautsprecherschalter
Netzschalter
Stereo-Kopfhörer-Buchse
Kontrollampe
Lautsprecheranschluß (rechts)
Lautsprecheranschluß (links)
Anschluß für
Kristalltonabnehmer
Anschluß für Tonbandgerät
Anschluß für Tuner
Anschluß für
Magnet-Tonabnehmer
Mikrofonanschluß
0000000000000
Ge
©
©
Anschluß
an das Wechselstromnetz
Der HiFi-Stereo-Verstärker
Dual CV 80
kann an Wechselstrom 110/125 /220/
240 V, 50 oder 60 Hz betrieben werden.
Ab Werk wird das Gerät auf 220 V ein-
gestellt geliefert.
Bitte, vergewissern Sie sich vor dem An-
schluß
über die bei Ihnen vorhandene
Netzspannung.
Die
Anpassung
an
eine
andere
Netz-
spannung
erfolgt
durch
Umlöten
der
Brücken
am
Netztransformator
und
bleibt grundsätzlich
dem
Fachhändler
vorbehalten.
Zu
beachten
ist, daß je
nach vorliegender Netzspannung unter-
schiedliche
Sicherungen
zu verwenden
sind.

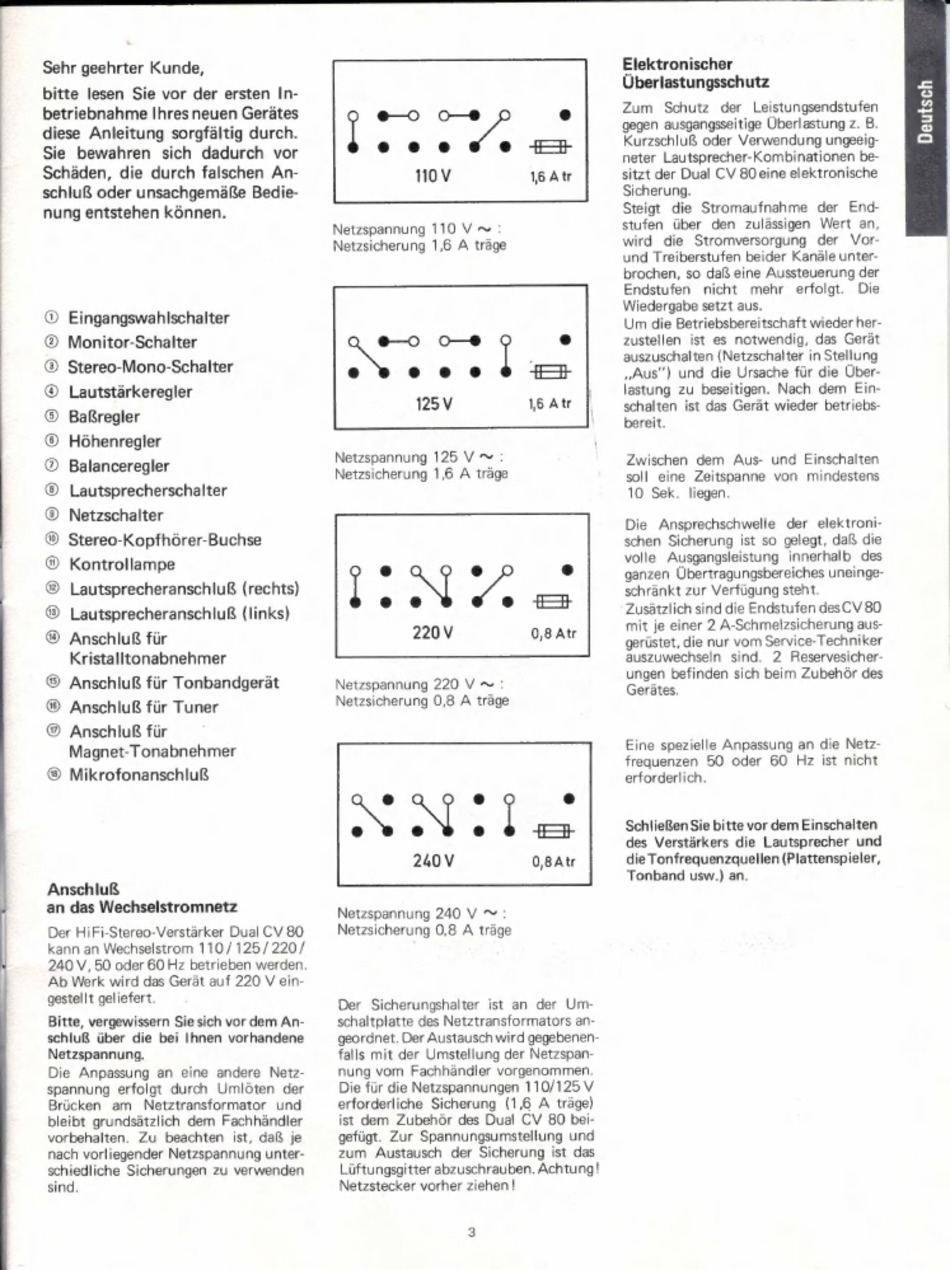

Netzspannung
110 У ~
:
Netzsicherung
1,6 А їгаде
Netzspannung
125 У ~:
Netzsicherung
1,6 А їгаде
Netzspannung
220 У ~
:
Netzsicherung 0,8 А träge
Netzspannung
240 V ~
:
Netzsicherung
0,8 A träge
Der
Sicherungshalter
ist an
der
Um-
schaltplatte des Netztransformators an-
geordnet. Der Austausch wird gegebenen-
falls mit der Umstellung der Netzspan-
nung vom
Fachhändler vorgenommen.
Die für die Netzspannungen 110/125 V
erforderliche
Sicherung
(1,6 A träge)
ist dem
Zubehör des Dual CV 80 bei-
gefügt.
Zur Spannungsumstellung
und
zum
Austausch
der Sicherung
ist das
Lüftungsgitter abzuschrauben. Achtung!
Netzstecker vorher ziehen!
Elektronischer
Überlastungsschutz
Zum
Schutz
der
Leistungsendstufen
gegen ausgangsseitige Überlastung z. B.
Kurzschluß oder Verwendung ungeeig-
neter
Lautsprecher-Kombinationen
be-
sitzt der Dual CV 80eine elektronische
Sicherung.
Steigt
die
Stromaufnahme
der
End-
stufen
über
den
zulässigen
Wert
an,
wird
die
Stromversorgung
der
Мог-
und Treiberstufen beider Kanäle unter-
brochen, so daß eine Aussteuerung der
Endstufen
nicht
mehr
erfolgt.
Die
Wiedergabe setzt aus.
Um die Betriebsbereitschaft wieder her-
zustellen
ist es notwendig,
das Gerät
auszuschalten (Netzschalter in Stellung
„Aus'') und die Ursache für die Über-
lastung
zu beseitigen.
Nach
dem
Ein-
schalten
ist das Gerät wieder betriebs-
bereit.
Zwischen
dem
Aus-
und
Einschalten
soll
eine
Zeitspanne
von
mindestens
10 Sek.
liegen.
Die
Ansprechschwelle
der
elektroni-
schen
Sicherung
ist so gelegt, daß die
volle
Ausgangsleistung
innerhalb
des
ganzen
Übertragungsbereiches uneinge-
schränkt zur Verfügung steht.
Zusätzlich sind die Endstufen desCV 80
mit je einer 2 A-Schmelzsicherung aus-
gerüstet, die nur vom Service-Techniker
auszuwechseln
sind.
2 Reservesicher-
ungen
befinden sich beim Zubehör des
Gerätes.
Eine spezielle Anpassung
an die Netz-
frequenzen
50 oder
60
Hz ist nicht
erforderlich.
Schließen Sie bitte vor dem Einschalten
des Verstärkers
die Lautsprecher
und
die Tonfrequenzquellen (Plattenspieler,
Tonband usw.) an.
