11.2.2 Anschluss AC/DC Spannungsversorgung

Hinweis:
Hotplugfähigkeit
Bei einem redundanten Netzteilbetrieb ist es möglich, eines der Netzteile (z. B. bei Defekt) während
des Betriebs aus dem Systemgehäuse auszubauen oder zu installieren.
Achtung!
Drehmoment der Schrauben (A)
Bitte ziehen Sie die Torxschrauben (A) nach Einbau des neuen Netzteils mit einem Anzugsdrehmoment
von max. 0,6 Nm an.
Benötigtes Werkzeug
• Schlitzschraubendreher 0,4 mm Dicke, 2,5 mm Breite
• Schraubendreher Torx TR8x60
Hinweise für hotplug-fähige Netzteile

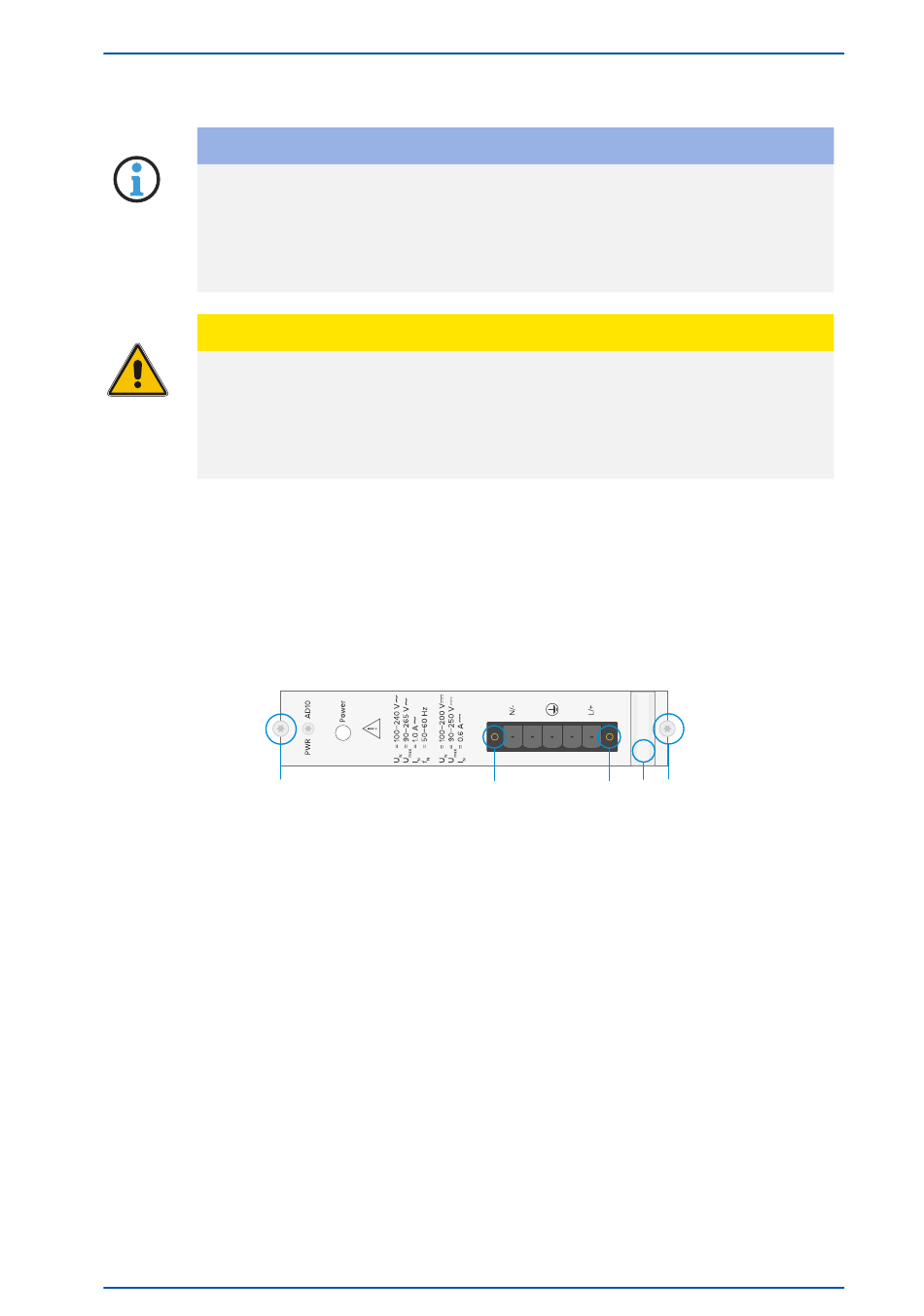

Austausch des Netzteils
A
1. Unterbrechen Sie die Stromversorgung der Baugruppe, indem Sie das vorgeschaltete DC-Netzteil
ausschalten.
2. Entfernen Sie die 5-polige MSTB-Klemme vom Netzteil, indem Sie die beiden
Klemmverriegelungsschrauben (B) mit dem Schlitzschraubendreher lösen und anschließend die
5-polige MSTB-Buchse entfernen.
3. Das gelöste Netzteil kann nun mit dem Griff (C) entfernt werden.
4. Stecken Sie das neue Netzteil in den freien Steckplatz und sichern Sie es mit den beiden zuvor
gelösten Torx-Befestigungsschrauben (A).
5. Verbinden Sie die 5-polige MSTB-Buchse des Netzkabels mit dem Netzteil und ziehen Sie die
beiden Schlitzschrauben (B) wieder an.
6. Der Schutzstecker des Netzkabels kann wieder an die Stromversorgung angeschlossen werden.
7. Die LED des neuen Netzteils sollte nun grün aufleuchten.
SDU/TTL
B
Datum: 29. Mai 2024
11 Technische Daten SDU/TTL
B C A
