Eingänge des IOR

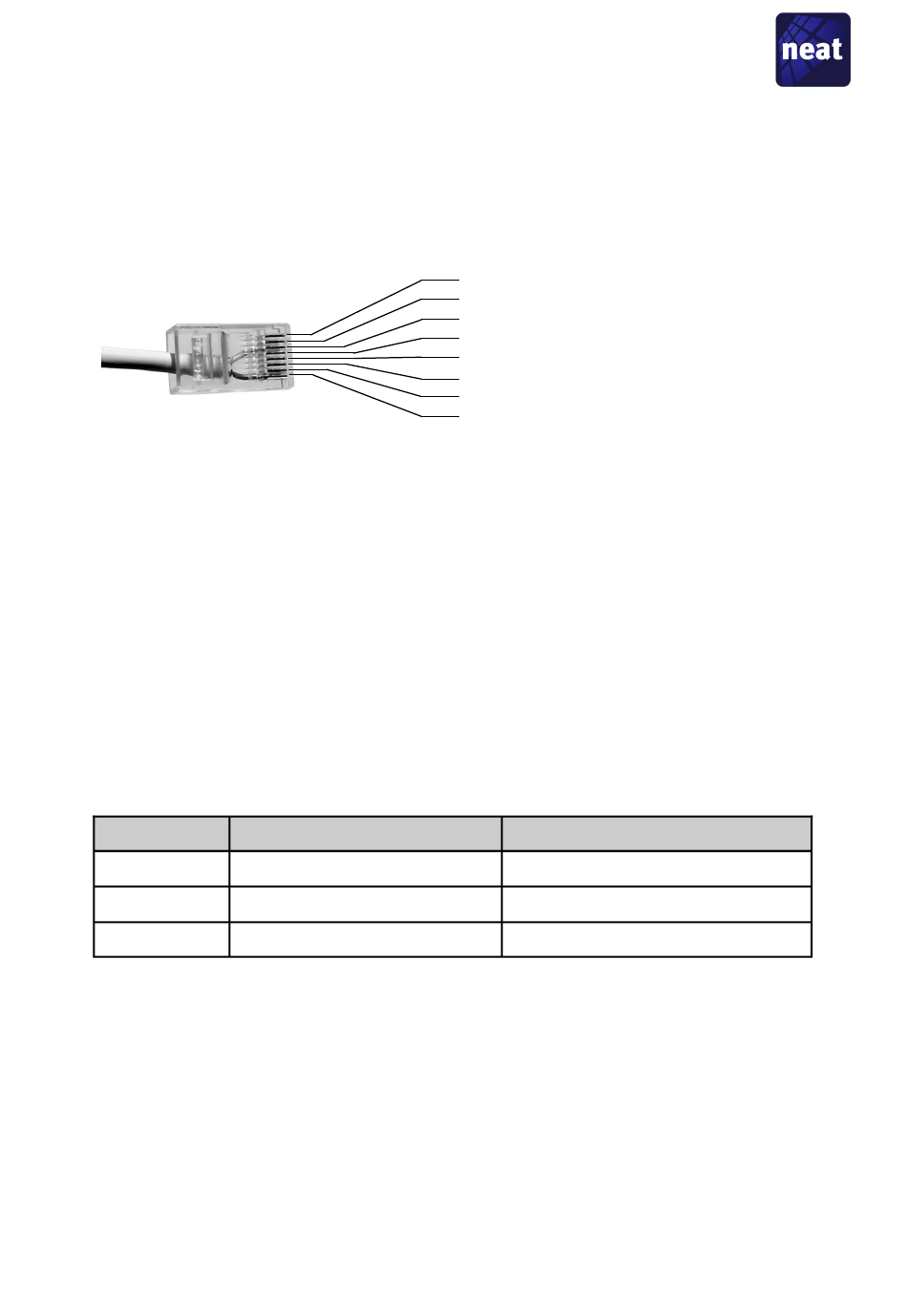

Die externen Kontakte werden an dem Anschluss mit der Beschriftung IN
angeschlossen. Die Pinbelegung entnehmen Sie der folgenden Abbildung.
Eingang 1 wird zwischen Pin 3 und 8, Eingang 2 zwischen Pin 4 und 8 an-
geschlossen, usw.
Für die Eingänge 1 bis 3 besteht die Möglichkeit diese für Öffnerkontakte
(NC) oder Schließerkontakte (NO) zu konfigurieren. Wenn der Eingang 1 als
Schließerkontakt konfiguriert ist, löst IOR einen Alarm aus wenn Pin3 mit
Pin 8 verbunden wird. Wenn der Eingang als Öffnerkontakt konfiguriert
wurde, dann löst IOR bei Unterbrechung der Verbindung zwischen Pin 3
und Pin 8 aus.
Die Eingänge 4 und 5 sind fest für Schließerkontakte (NO) konfiguriert.
Das Verhalten der Eingänge 1-3 konfigurieren Sie über die Jumper J1, J2
und J3.
Jumper
J1
J2
J3
NE41 04002-06 V2.02 Anleitung, IOR
EIN (gesteckt)
Eingang 1 Öffner (NC)
Eingang 2 Öffner (NC)
Eingang 3 Öffner (NC)
DC +5-9V Ausgang
DC +3V Ausgang
Eingang 1
Eingang 2
Eingang 3
Eingang 4
Eingang 5
Masse
AUS (nicht gesteckt)
Eingang 1 Schließer (NO)
Eingang 2 Schließer (NO)
Eingang 3 Schließer (NO)
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
