IOR

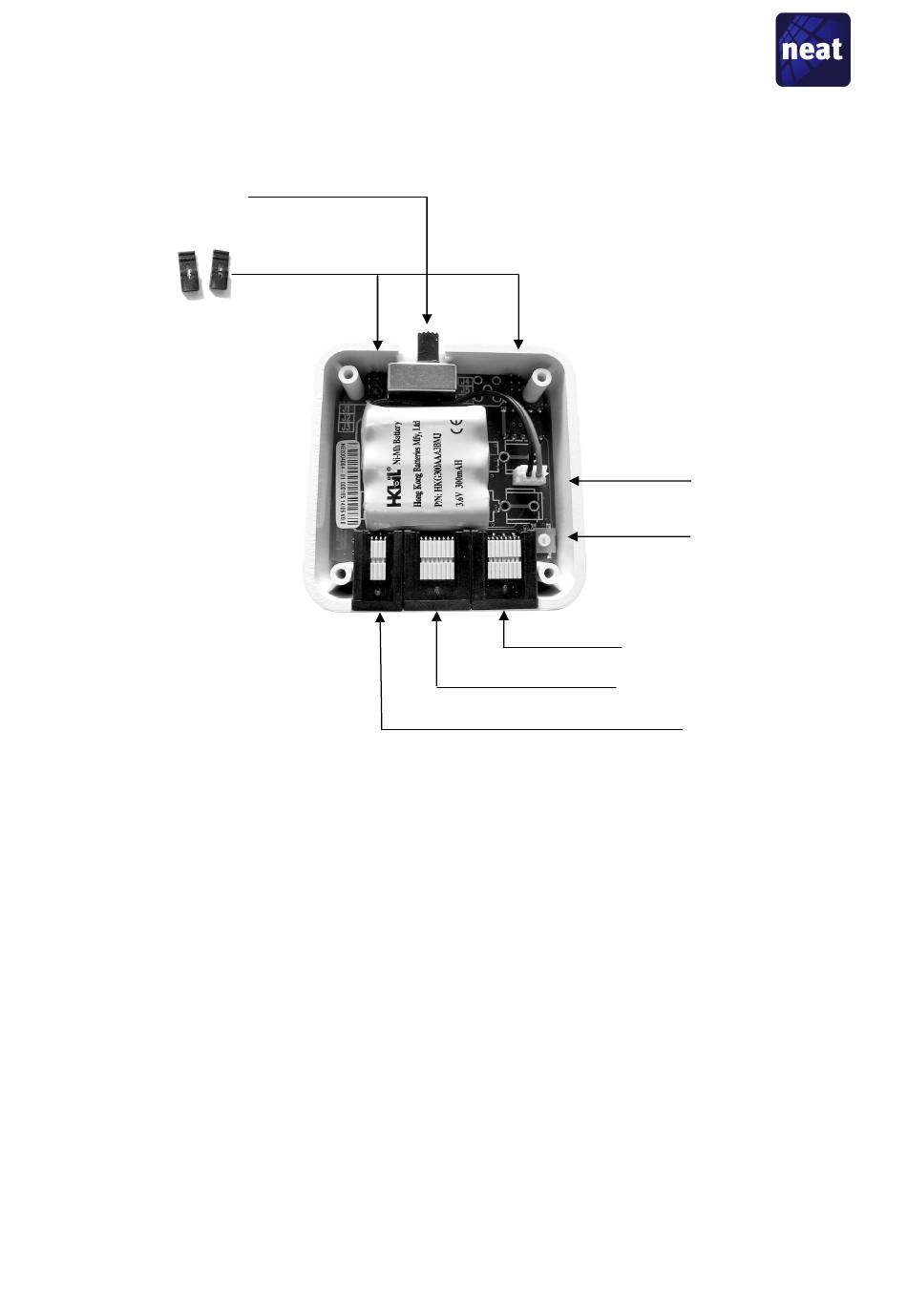

Übersicht
Ein/Aus Schalter
Jumper
Installation
1.
Um die Konfiguration vom IOR zu ändern, entfernen Sie den Deckel
um so Jumper einzusetzen oder zu entfernen. Die Bedeutung der
Jumper wird auf den folgenden Seiten erklärt.
2.
Verbinden Sie Sender und/oder Alarmempfänger mit dem IOR wie hier
im Handbuch beschrieben.
3.
Schließen Sie mit dem Deckel das Gehäuse wieder und verschrauben
es mit den mitgelieferten Schrauben.
4.
Montieren Sie die INKA nun an einem geeigneten Ort
5.
Schließen Sie nun die externen Kontakte, welche Sie auswerten wol-
len, an der Eingangsbuchs (IN) des IOR an.
6.
Schließen Sie nun die externen Kontakte, welche Sie steuern wollen,
an der Ausgangsbuchs (OUT) des IOR an.
7.
Schließen Sie nun das mitgelieferte Steckernetzteil an den mit DC be-
schrifteten Anschluss an. Verwenden Sie nur das von NEAT mitgelie-
ferte Netzteil. mit der Bestellnummer NE31 06001-15
8.
Schalten Sie den IOR jetzt mit dem Ein/Aus Schalter ein.
NE41 04002-06 V2.02 Anleitung, IOR
Ausgänge
Eingänge
Anschluss für Steckernetzteil
LED neben Stecker
Taster
3
