Installation
Die Front „schwebt" nach erfolgter Montage im Abstand von ca. 2mm vor der
Wand. Das ist für die einwandfreie Funktion erforderlich. Die Mikrofonöffnung
befindet sich an der Geräteunterseite, direkt hinter der Front.
Es empfiehlt sich, die Anschluss-Leiterplatte vor den Mauerarbeiten aus dem
Kasten herauszunehmen und den Kasten von vorn mit der Einputzhilfe
abzudecken.
Das verhindert, das Staub und Putz ins Innere des Kastens gelangen.

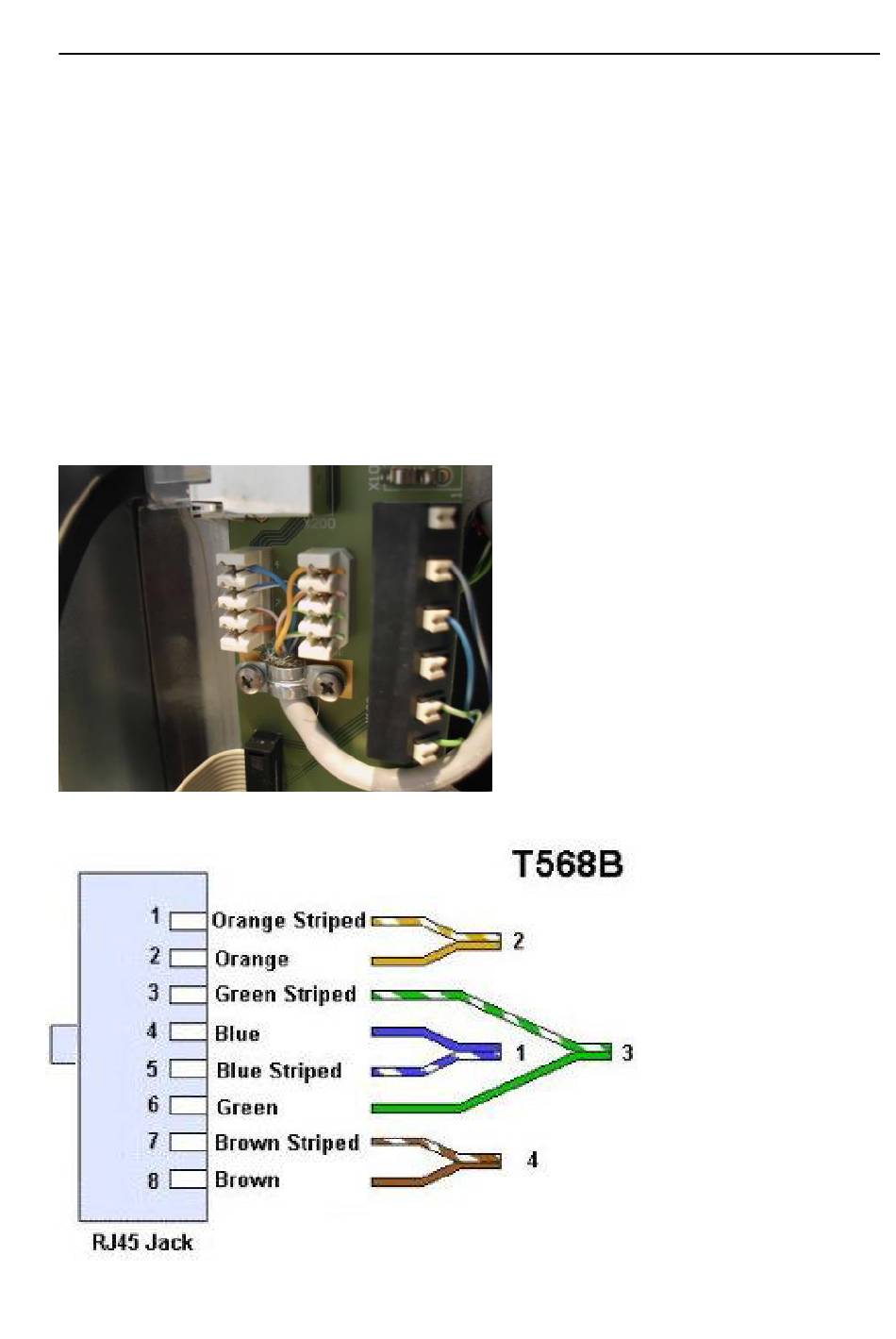

Das Netzwerkkabel wird mit dem Auflegewerkzeug direkt auf die LSA-
Schneidklemmen aufgelegt. Die Nummern der Adern sind auf der Leiterplatte
beschriftet. Für den Anschluss der herkömmlichen Komponenten (Etagentaster,
potenzialfreie Taste, Zweitläutewerk) gibt es entriegelbare Steckklemmen.
4
Stand 12/2016
Nach dem Verdrahten werden das
Datenkabel und das Flachband-
kabel mit dem Gerät verbunden
und das Gerät in den UP-Kasten
eingesetzt.
Bitte
überprüfen
Geräteunterseite,
Mikrofon
offen
überstehende
ähnliches bitte entfernen.
Farbcodierung nach EIA/TIA 568B
Sie
an
der
dass
das
ist.
Eventuell
Tapete
oder
