Gerätebeschreibung

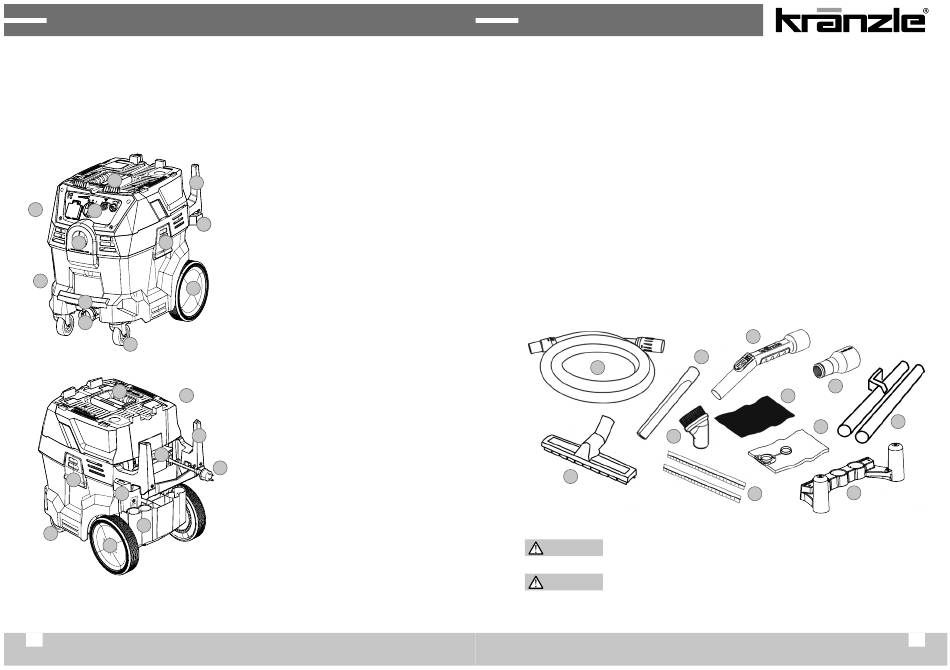

Aufbau: Ventos 32 L/AC / Ventos 42 L/AC
Der Ventos 32 L/AC / Ventos 42 L/AC ist ein fahrbarer Industriestaubsauger mit
einem ausgereiften Ordnungssystem. Der Aufbau ist aus dem Schema zu ersehen.
8
4
1
3
10 10
7
5
2
16
13
6
9
8
14
4
15
5
10
12
9
16
12
1. Kopf des Saugers
2. Sammelbehälter
3. Bedienfeld/Display
4. Schlauch-/Netzanschlusskabel-
halter inkl. Steg
5. Befestigung des Kopfes
6. Flüssigkeits-Ablauf des
Sammelbehälters
7. Ansaugstutzen
8. Handgriff
9. Metallrollen mit Bremsfunktion
10. Aufnahme für den Ablagehaken
des Saugrohrs
11. Netzanschlusskabel/-stecker
12. Halterungen für Zubehör
11
13. Behältergriff
14. Klappbarer Filterdeckel
15. Filterdeckelgriff
zum Öffnen des Filterdeckels
16. Räder
Gerätebeschreibung
Zubehör:
Hinweis zum Entpacken:
Einige dieser Zubehörteile sind im Sammelbehälter verpackt!
17. Fugendüse
18. Handrohr
19. Saugpinsel
20. Bodendüse (zur Verwendung
als Trockensauger)
21. Gummilippen
(werden zur Verwendung als
Nasssauger benötigt. Montage
siehe Kapitel "Inbetriebnahme")
22. Staubbeutel (5 Stück)
17
24
19
20
Entnehmen Sie die Zubehörteile aus dem Sammelbehälter.
WARNUNG
Entfernen Sie die Verpackungen aller Teile des Saugers.
Halten Sie Verpackungsmaterial von Kindern fern.
GEFAHR
Es besteht ein Erstickungsrisiko!
23. Adapter für Elektrowerkzeug
24. Antistatischer Saugschlauch
25. Entsorgungsbeutel (1 Stück)
26. Saugrohr mit Ablagehaken
zum Befestigen am Sauger
(z.B: während Arbeitspausen)
27. Komfort-Zubehöraufbewahrung
(optional montierbar)
18
23
25
26
22
27
21
13
