Montageanleitung > Thermotank Quadroline

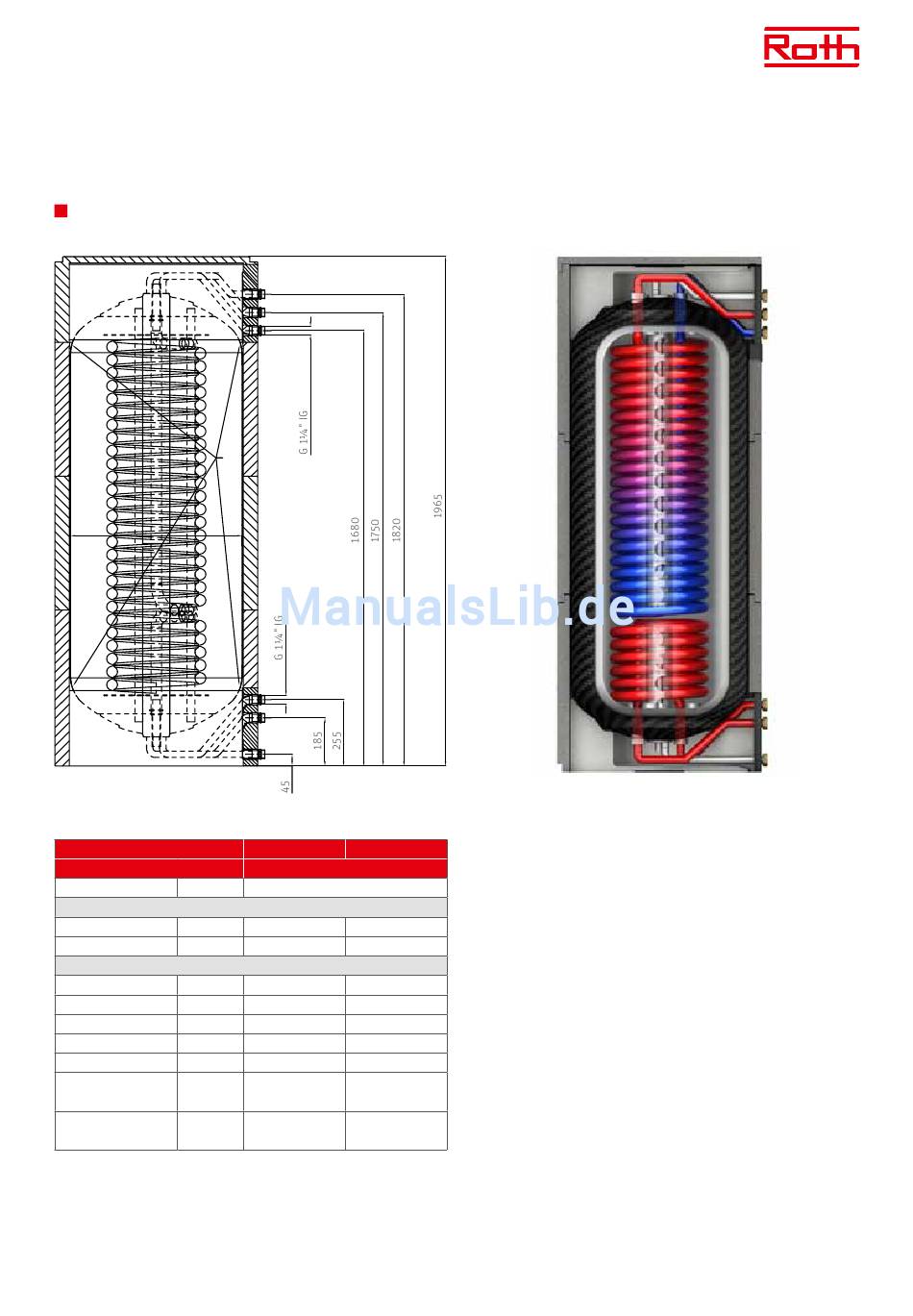

Maßbilder
Roth Thermotank Quadroline – Trinkwassererwärmer mit Solar
X
ø D
Technische Daten / Typ
Ausführungsvariante
Beschreibung Einheit
Außenabmessung Dämmung
Länge/Breite mm
Höhe mm
Einbringmaße
Durchmesser D mm
Höhe mm
Kippmaß mm
Speicherinhalt Netto Liter
Gewicht ca. kg
Maximaler zul. Dauer- °C
speichertemperatur
Maximaler zul. bar
Dauerbetriebsdruck
B
C
D
E
F
H
TQ-TWS 325 TQ-TWS 500
Trinkwassererwärmer mit Solar
650 × 650 780 × 780
1965 1965
547 677
1935 1935
2030 2070
292 468
72 81
90 90
3 3
B Wärmeerzeuger-Vorlauf
C Warmwasser Austritt
D Kaltwasser Eintritt
E Solarwärmetauscher Vorlauf (Eintritt)
F Solarwärmetauscher Rücklauf (Austritt)
H Wärmeerzeuger-Rücklauf
X Fühlerhülse (4 Stück)
B
C
D
E
F
H
