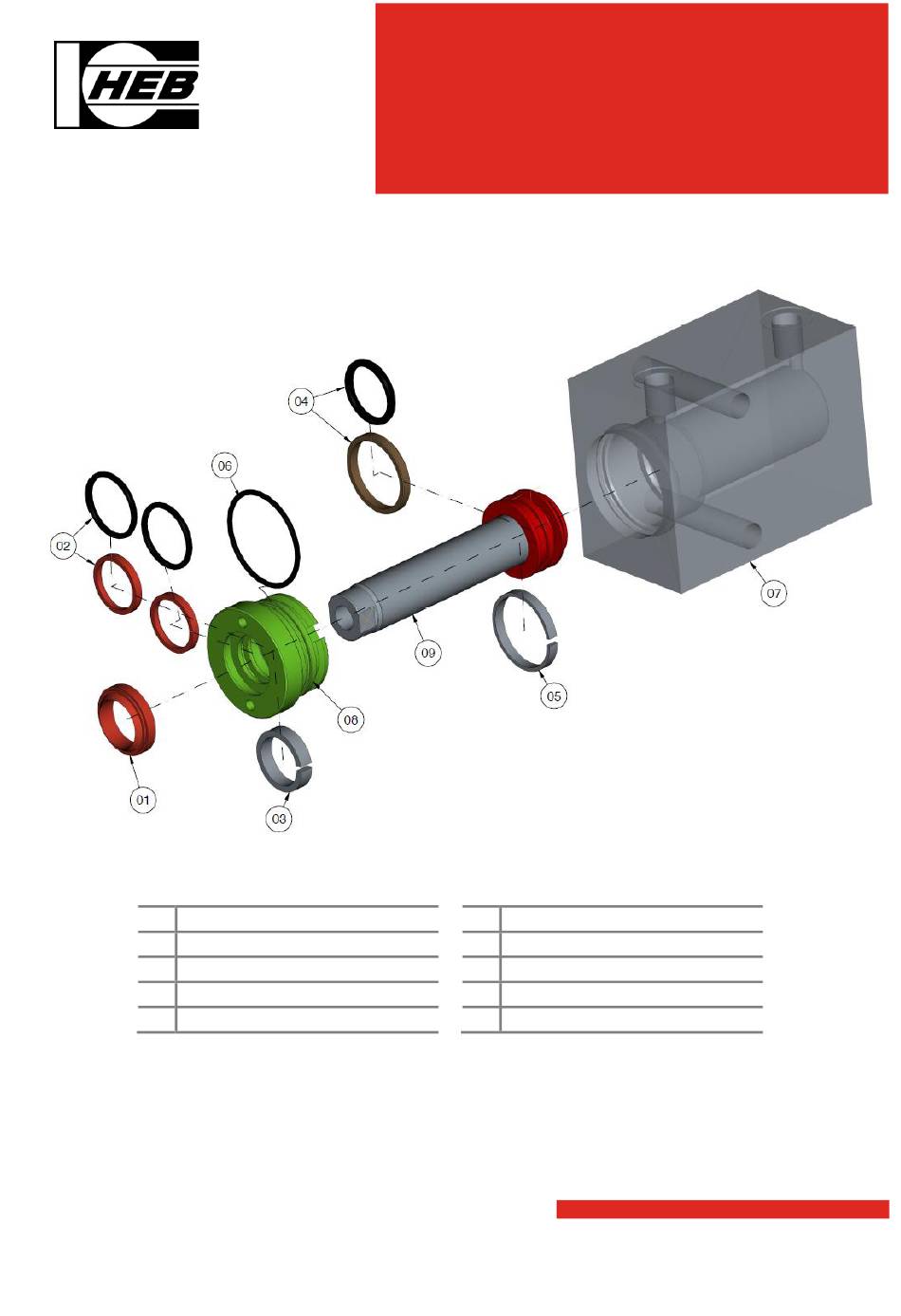

Explosionszeichnung BLZ400-S37
01 Abstreifer
02 Stangendichtung
03 Stangenführungsring
04 Kolbendichtung
05 Kolbenführungsring
HEB Hydraulik-Elementebau GmbH, Postfach 10 01 17, D - 79120 Freiburg
Bebelstr. 21, D - 79108 Freiburg-Hochdorf, Tel. +49 (0)761 13 0 99-0, Fax +49 (0)761 13 50 66
e-mail: info@heb-zyl.de – http://www.heb-zyl.com
Dichtungswechsel
BLZ400-S37
06 O-Ring
07 Gehäuse
08 Dichtungsverschraubung
09 Kolben mit Kolbenstange
23.08.19; mm
