Inhaltszusammenfassung für NovoPress HA11

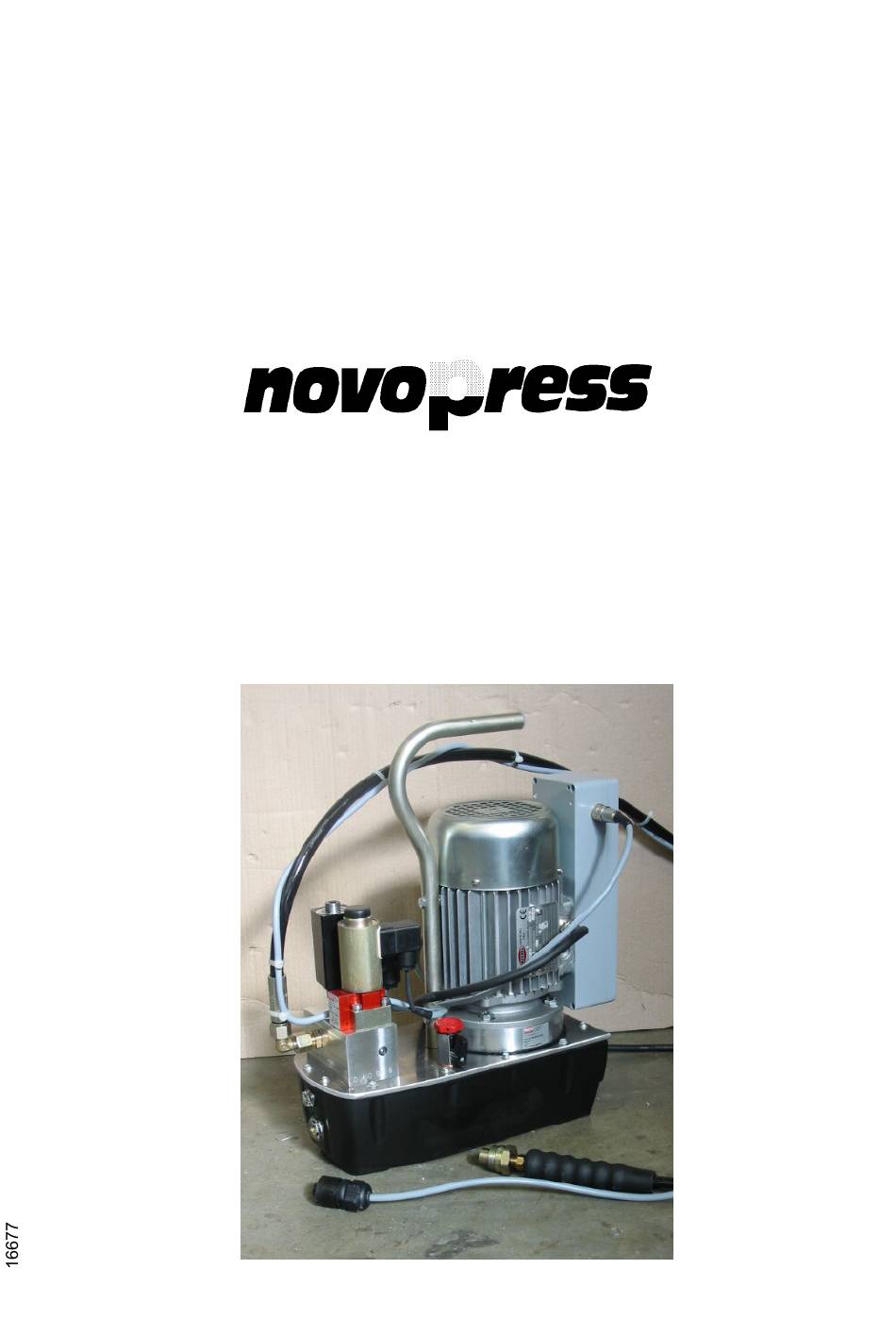

- Seite 1 Betriebsanleitung für HYDR. ANTRIEBSAGGREGAT HA11 40123\B03deu 1007...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite CE-Konformitätserklärung Sicherheitsvorschriften Technische Daten Einsatzbereich Tankbelüftungsventil Anschluss von Systemwerkzeugen Inbetriebnahme Betrieb Wartung Anhang: - Stromlaufplan - Hydraulikplan 40123\B03deu 1007... -
Seite 3: Ce-Konformitätserklärung
CE - KONFORMITÄTSERKLÄRUNG entsprechend EG-Maschinenrichtlinie 98/37/EG, Anhang II A Novopress GmbH & Co KG Scharnhorststr. 1 D-41460 Neuss Hydr. Antriebsaggregat HA11 Ser-nr: ..........EN 292, EN 294, EN 349, EN ISO 9001, EN 60947-1, EN 60947-4-1 UVV VBG1, UVV VBG4, UVV VBG5, VDE 0100, VDE 0106 Hiermit erklären wir, daß... - Seite 4 Con la presente declaramos que la máquina Si dichiara che la macchina appresso descritta denominada a continuación, por su concepto y por su soddisfa, per concetto, tipo e modello messo in construcción, cumple con los requisitos commercio, le esigenze di base di sicurezza e sanità fundamentales de seguridad y sanidad en vigor.
-
Seite 5: Allgemeine Sicherheitsregeln
Lassen Sie Schutzvorrichtungen an ihrem Platze. Handgeräte dürfen nicht stationär eingesetzt werden. Reparatur und Wartung: Lassen Sie Reparaturen und Wartungsarbeiten in einer von NOVOPRESS autorisierten Fachwerkstatt ausführen. Verwenden Sie nur Original- und identische NOVOPRESS Ersatzteile. Für Arbeiten von Fremdpersonal wird von uns jegliche Verantwortung und Haftung abgewiesen. -
Seite 6: Sicherheitshinweise Für Hydraulikgeräte
SICHERHEITSHINWEISE FÜR HYDRAULIKGERÄTE Lesen Sie die Betriebsanleitung. Machen Sie sich mit dem Hydraulikgerät vertraut. Pflegen Sie das Gerät. Halten Sie das Gerät immer in betriebsbereitem Zustand. Sauberkeit ist die Voraussetzung für gutes und sicheres Arbeiten. Schalten Sie die Stromzufuhr zum Hydraulikaggregat ab, •... -
Seite 7: Sicherheitshinweise Für Elektrowerkzeuge
SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE ACHTUNG: Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzlichen Sicherheitsmaßnahmen immer zu beachten. Lesen und beachten Sie diese Hinweise, bevor Sie das Gerät benutzen. Bewahren Sie die Sicherheitshinweise gut auf. Berücksichtigen Sie Umgebungseinflüsse. - Seite 8 •• der Elektrostecker für explosionsgeschützte Geräte muß einen Erdungskontakt haben. •• das Stromableitband muß bei explosionsgeschützten Geräten Erdkontakt haben. • lassen Sie das Elektrogerät nur von einem Fachmann oder in einer von NOVOPRESS autorisierten Fachwerkstatt reparieren • verwenden Sie nur Original- und identische NOVOPRESS Ersatzteile.
-
Seite 9: Technische Daten
Hydraulikanschluss: Schraubkupplungsstecker mit Rückschlagventil Betriebsdruck: 700 bar max. Niederdruck Förderleistung: 4,0 l/min Hochdruck Förderleistung: 0,34 l/min HA11 mit 2l Tank, Bestell-Nr: 40123 Ölvolumen (nutzbar): 1,0 l Tankvolumen 2,0 l Abmessungen: H = 440 mm; B = 160 mm; L = 400 mm Gewicht mit Öl:... -
Seite 10: Einsatzbereich
Hydraulikaggregat (Grundgerät) Einsatzbereich Das NOVOPRESS Hydraulikaggregat HA11 arbeitet im Hochdruckbereich bis 700 bar und wird als Antriebsaggregat für unsere hydraulischen Hochdruck-systemwerkzeuge eingesetzt. Tankbelüftungsventil (3): Das Tankbelüftungsventil ist zum Transport geschlossen. Zur Inbetriebnahme ist das Tankbelüftungsventil unbedingt zu öffnen (Hebel steht dann senkrecht). -
Seite 11: Anschluss Von Systemwerkzeugen
Anschluss von Systemwerkzeugen Die Systemwerkzeuge werden an das Hydraulikaggregat durch Steuerleitung (1) und Hydraulikschlauch (2) mit Schraubkupplung angeschlossen. Anschluss der hydraulischen Leitung Schraubkupplung Schutzkappe abschrauben. Kupplungsstecker (KS) in die Kupplungshülse (KH) einsetzen und festschrauben Hinweis! - Beim Wechseln der Systemwerkzeuge bleibt zwischen den Kupplungs- Rückschlagventilen eine kleine Ölmenge stehen. -
Seite 12: Inbetriebnahme
Inbetriebnahme • Steuerleitung (1) an den Klemmkasten anschließen. • Tankbelüftungsventil (3) öffnen. (Hebel steht senkrecht) Entlüften Das Hydrauliksystem muss folgendermaßen entlüftet werden. Das Aggregat am höchsten Punkt der Anlage platzieren. Danach entlüftet sich die Anlage selbsttätig, wenn der angeschlossene Zylinder mehrfach ein- und ausgefahren wird. -
Seite 13: Betrieb
Betrieb Hinweis! - Das Hydraulikaggregat kann nur mit dem Handtaster (er befindet sich am Systemwerkzeug) betätigt werden. - Das Gerät darf nicht liegend eingeschaltet werden. Es besteht die Gefahr, dass die Pumpe kein Öl ansaugt und dadurch beschädigt wird. • Handtaster betätigen und halten. Hinweis! Beim Loslassen fährt der Kolben des Systemwerkzeuges sofort zurück. -
Seite 14: Wartung
Wartung Wir empfehlen unsere autorisierten NOVOPRESS Fachwerkstätten für Reparatur- und Wartungsarbeiten. Lassen Sie das Gerät nur vom Fachmann warten! Achtung! VOR WARTUNGS- UND INSTANDSETZUNGSARBEITEN IMMER NETZSTECKER ZIEHEN! Ölstand überprüfen Das Öl muss im oberen Schauglas sichtbar sein. Ist das Öl erst im unteren Schauglas sichtbar, muss Öl nachgefüllt werden. - Seite 15 Netzanschlussleitung einschließlich Stecker und Verlängerungskabel mit Steckverbindungen auf äußerlich erkennbare Beschädigungen untersuchen und gegebenenfalls reparieren lassen. Alle 6 Monate: Überprüfung nach DIN VDE 0701-1 und DIN VDE 0702-1 für Elektrowerkzeuge durch eine Elektrofachkraft, eine autorisierte Fachwerkstatt oder Novopress Neuss 40123\B03deu 1007...
- Seite 18 Reparaturen / Service Scharnhorststraße 1 Postfach 101163 D-41460 Neuss D-41411 Neuss Tel. 02131 / 2880 Telefax 02131 / 28855...
