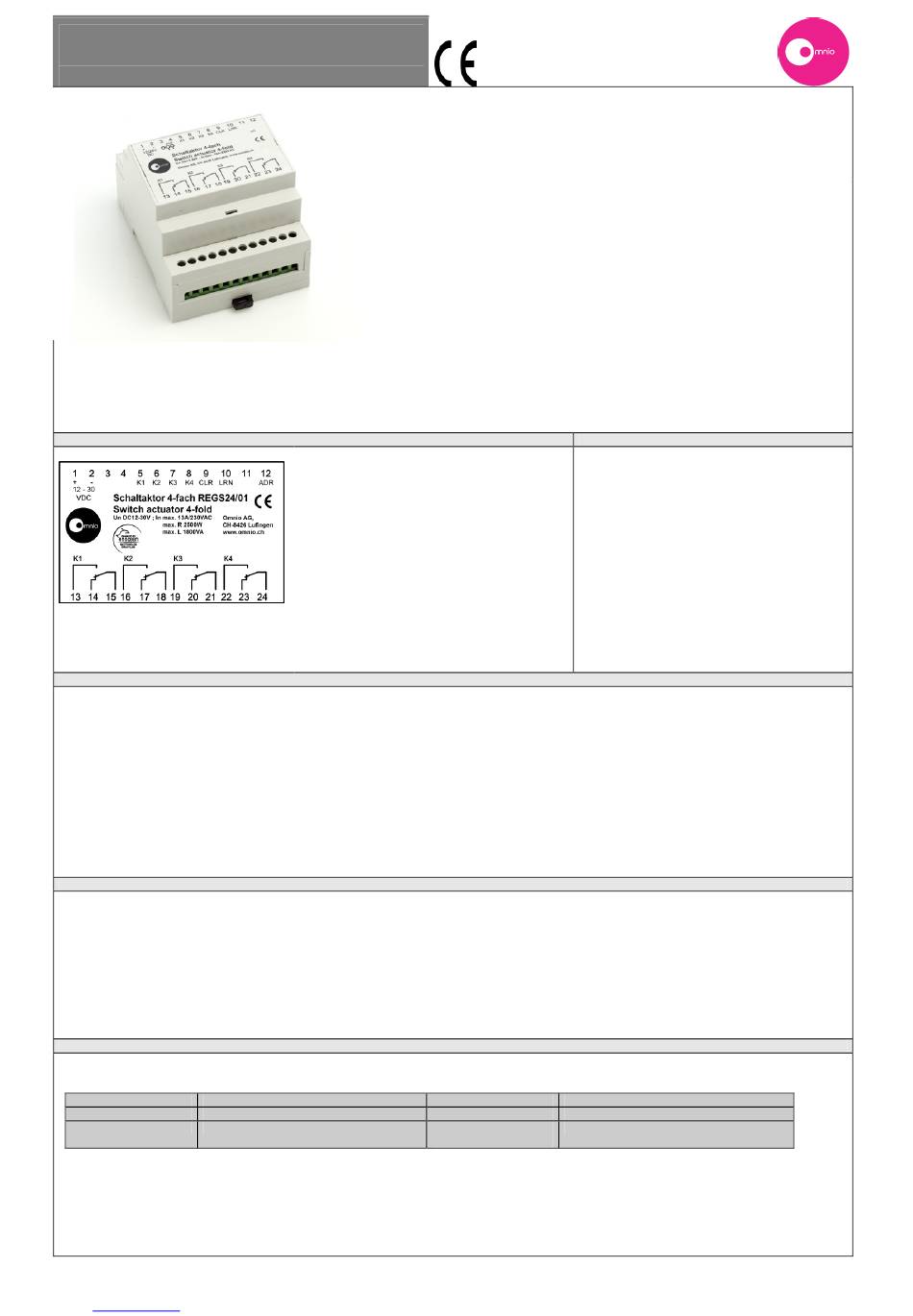

Omnio RATIO REGS24/01 Betriebsanleitung

Betriebsanleitung
RATIO®-Funkbussystem
REG-Schaltaktor 4-Kanal 13A REGS24/01
Die Funkempfängerantenne ist im Gerät integriert. Soll z.B. einer oder mehrere (bis zu max. 8 Stk.) Ratio®-REG-Aktoren in einem Verteiler aus Stahl
montiert werden, so ist die externe Empfängereinheit UPIASB/01 einzusetzen. Diese externe Empfängereinheit wird ausserhalb des Verteilers z.B. in einer
Verteilerdose, in einer abgehängten Decke oder in einem Kabelkanal montiert und mit einem Telefonkabel (3x.075mm2), dem sog. ASB-Bus, mit den
Ratio®-REG-Aktoren verbunden. Die bis zu acht möglichen Ratio®-REG-Aktoren werden untereinander ebenfalls mit einem Telefonkabel (2x0,75mm2)
verbunden und kommunizieren so auch über den ASB-Bus miteinander. Die externe Empfängereinheit empfängt so die Funktelegramme und leitet diese
über den ASB-Bus an die Ratio®-REG-Aktoren weiter.
Lage und Funktion der Anzeige- und Bedienelemente
Installationshinweise
Das Gerät darf nur für feste Installation in Innenräumen, für trockene Räume und zum Einbau in Verteilern, von Vorteil aus Kunststoff, verwendet werden.
Warnung:
Das Gerät darf in Verteilern (230VAC) eingebaut werden und nur von einer zugelassenen Elektrofachkraft installiert und in Betrieb genommen
•
werden.
Es ist darauf zu achten, dass das Gerät mittels z.B. einem Leitungsschutzschalter freigeschaltet werden kann.
•
Für Isolationsprüfungen sind die Anschlussleitungen (Aussen- und Neutralleiter) miteinander zu verbinden.
•
Bei Leitungsisolationsprüfungen, die entgegen der heute gültigen Norm DIN VDE 0100 T.610 Ader gegen Ader messen, muss das Gerät
•
abgeklemmt werden, da es sonst zerstört werden kann.
Bei der Planung und Errichtung von elektrischen Anlagen sind die einschlägigen Richtlinien, Vorschriften und Bestimmungen des jeweiligen
•
Landes zu beachten.
Die geltenden Sicherheits- und Unfallverhütungsvorschriften sind zu beachten.
•
Es sind die technischen Daten des Gerätes, im Speziellen die Daten des Schaltkontaktes, unbedingt einzuhalten.
•
Das Gerät darf nicht geöffnet werden. Ein defektes Gerät ist an den Händler oder die zuständige Geschäftsstelle der Omnio AG zu senden.
•
Montage und Verdrahtung
Der Ratio®-REG-Aktor kann in Verteilern oder in Geräten eingesetzt werden.
Die Platzierung und die Reichweiten hängen von den in einem Gebäude eingesetzten Materialien ab. Montieren Sie den Ratio®-REG- Aktor nicht in ein
Gehäuse aus Metall oder in unmittelbarer Nähe von grossen Metallobjekten. Eine Montage in Bodennähe oder auf den Boden ist nicht empfehlenswert.
Sehen Sie dazu auch unbedingt das Merkblatt Reichweitenplanung unter www.omnio.ch.
Steuer- und Laststromkreise anschliessen:
Die Anschlüsse bestehen aus Schraubklemmen 4mm2.
•
Die Leiter ca. 9..10mm abisolieren, in die Klemme stecken und die Schrauben mit einem Schraubendreher Gr.1 anziehen.
•
Es dürfen max. zwei Drähte mit 1,5mm2 Querschnitt untergeklemmt werden.
•
Reichweite zwischen Sender und Empfänger
Die Signalstärke der Funksignale nimmt mit zunehmendem Abstand zwischen Sender und Empfänger ab. Bei Sichtverbindung beträgt die Reichweite ca.
30m in Gängen und 100m in Hallen. In Gebäuden ist die Reichweite der Funksignale abhängig von den dort eingesetzten Baumaterialien:
Material Typische Reichweite
Mauerwerk 20m, durch max. 3 Wände
Stahlbeton 10m, durch max. 1 Wand / Decke
Einschränkung der Reichweite der Funksignale durch:
Montage der Sender / Empfänger in der unmittelbaren Nähe von Materialien mit Metallbestandteilen oder Metallgegenständen. Es sollte ein
•
Abstand von mindestens 10cm eingehalten werden.
Montage der Empfänger am Boden (Bodendose) oder in Bodennähe
•
Feuchtigkeit in Materialien
•
Geräte, die ebenfalls hochfrequente Signale aussenden wie z.B. Computer, Audio-u.Videoanlagen oder EVG's für Leuchtmittel.
Es sollte ein Mindestabstand von 50cm eingehalten werden.
Omnio AG, Bächlistrasse 326, CH-8426 Lufingen
Tel. +41 44 876 00 41, Fax +41 44 876 05 29,
E-Mail info@omnio.ch, Internet www.omnio.ch
Allgemein:
Die Ratio®-Schaltaktoren/Empfänger werden über Funksignale der Ratio®-
Funksender angesteuert. Jeder Sender kann eine unbegrenzte Anzahl von
Aktoren/Empfänger ansteuern. Die Ratio®-Funksender haben eine feste Adresse
und müssen auf Ratio®-Schaltaktoren / Empfänger eingelernt werden.
Produktbeschreibung:
Der Ratio®-REG-Schaltaktor 4-Kanal REGS24/01 ist ein Gerät für die Montage
in einem Verteiler. Mittels Ratio®-Funksendern können über seine vier
potentialfreien Ausgänge vier voneinander unabhängige Gruppen von
elektrischen Verbrauchern geschaltet werden.
Den Sendern können je mittels des Parametrierkit PK-REG verschiedene
Funktionen wie z.B. Tasterfolger oder Ausschaltverzögerung 10 Minuten
zugeordnet werden, d.h. der Ratio®-REG-Schaltaktor besteht aus dem Gerät
(Hardware) und dem Applikationsprogramm (Software).
A1: Taste zum Umschalten von Normal in den
Lernmodus zum Ein- und Auslernen von Sendern
A1': LED zur Anzeige eines gültigen Telegramm im
Lernmodus
A2: Taste zum Auslernen aller eingelernten Sender
A2': LED zur Anzeige des Lernmodus
A3: Schraubklemmen 4mm2 zum Anschluss der
Versorgungsspannung und der Laststromkreise
Material
Gipskarton / Holz
Wärmeisolierende
Fenster
Technische Daten
Anschlussspannung: 24VDC
4 Stk. Wechselkontakte potentialfrei,
Bemessungsstrom
Einschaltstrom 20ms/30A, 5ms/120A
Max. Schaltleistung AC1
Max. Schaltleistung AC15
Glühlampen
Halogenlampen 230VAC
Leuchtstofflampen kompensiert
Leuchtstofflampen unkompensiert
Leuchtstofflampen Duo-Schaltung
EVG bei Annahme von 30 uF
Motorlast 1Ph AC3/230VAC
Kapazitive Last
Typische Reichweite
30m, durch max. 5 Wände
5m, durch max. 1 Fenster
4102000_Betriebsanleitung_da.doc
16A / 250VAC
4000VA
750VA
2000W
2000W
750W
1000W
1000W
3 Stk.
0,5kW
30uF
19.08.2008
