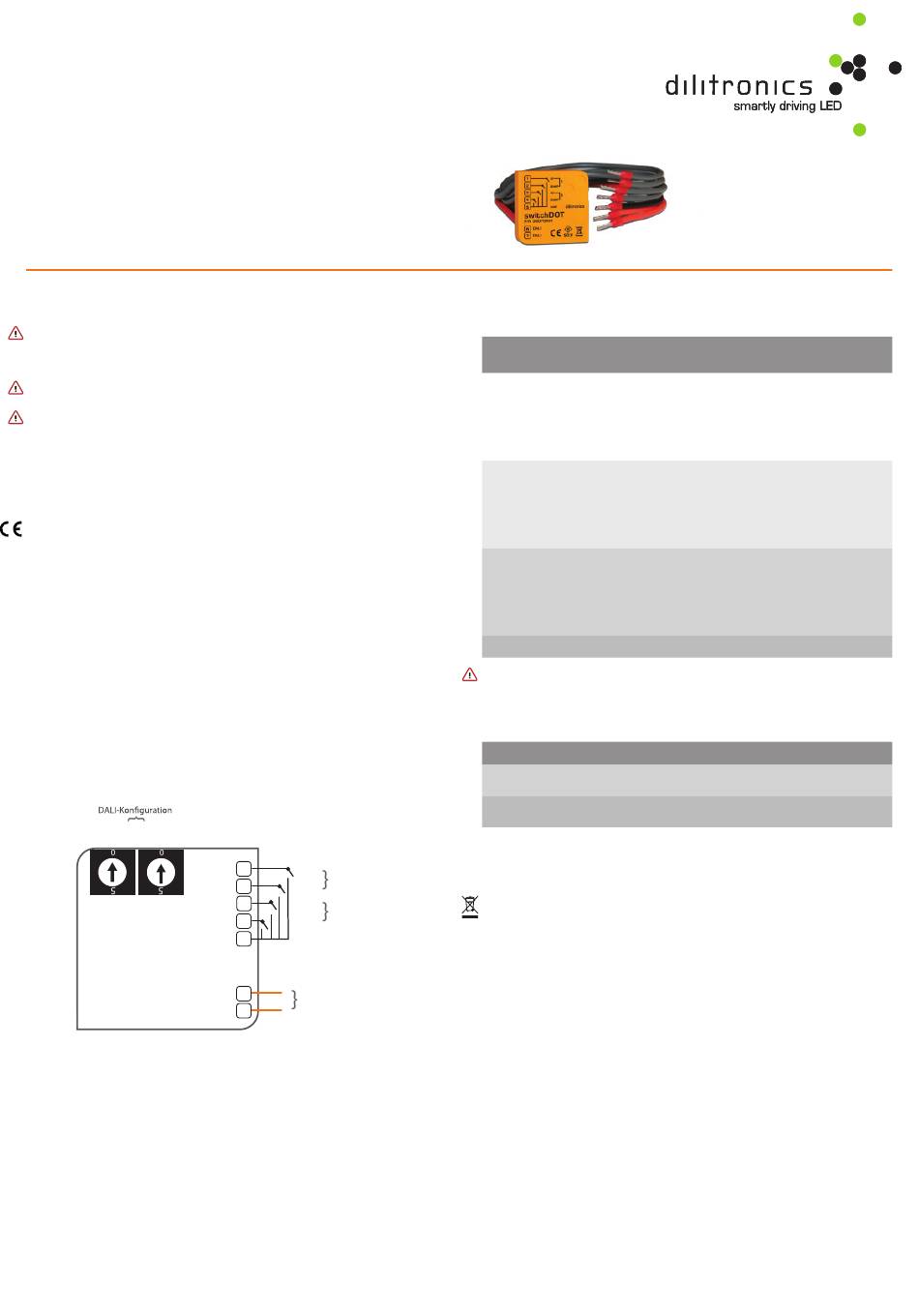

Dilitronics switchDOT Schnellstart Seite 3
switchDOT
• DALI-Taster-Schnittstelle
• Ansteuerung von bis zu zwei DALI-Einzeladressen bzw. DALI-
Gruppenadressen oder an alle Busteilnehmer (DALI-Broadcast)
• Vier Eingänge (z.B. für zwei Tastwippen)
• Multi-Controller-Fähigkeit
Inbetriebnahmeanleitung
01.
Sicherheits- und Installationshinweise
Das Produkt ist für die Verwendung mit herkömmlichen Einbau-Tastern (230VAC)
vorgesehen und sollte berührungssicher, z.B. in einer Installationsdose (Unter-
putz-/ Aufputz-Dose) installiert werden. Ein Anschluss an Netzspannung ist nicht
zulässig, das Gerät wird über den DALI-Bus mit Spannung versorgt.
Aus Gründen der Sicherheit vor Arbeiten am System immer Spannung abschal-
ten.
Lesen Sie vor der Installation des Gerätes die Bedienungsanleitung sorgfältig.
02.
Allgemeine Informationen
Das switchDOT Modul ermöglicht das Senden von DALI-Dimm- und Schaltbefeh-
len. Das Modul sendet an DALI-Einzel- oder Gruppenadressen oder an alle Bus-
teilnehmer (DALI Broadcast). Die Verwendung von Tastwippen wird empfohlen.
Die CE Konformitätserklärung dieses Produktes kann auf der Internetseite
http:/ /shop.dilitronics.com herunter geladen werden.
03.
Montage
Platzieren Sie den switchDOT in der Installationsdose des Tasters. Achten Sie
darauf, dass keine Kabel abgeknickt oder beschädigt werden.
04.
Anschluss
Anschlusskabel 1 (grau): Tasterausgang A an/heller
Anschlusskabel 2 (grau): Tasterausgang A aus/dunkler
Anschlusskabel 3 (grau): Tasterausgang B an/heller
Anschlusskabel 4 (grau): Tasterausgang B aus/dunkler
Anschlusskabel 5 (schwarz): Com (gemeinsamer Eingang für alle Taster)
Anschlusskabel 6, 7 (orange): DALI (DALI-Busanschluss)
Eine Polarität des DALI-Busses muss nicht beachtet werden.
Drehschalter
Drehschalter
2
1
1
up
Taster A
2
down
3
up
Taster B
down
4
5
Common GND
DALI
6
DALI-Bus
DALI
7
www.dilitronics.com ● techsupport@dilitronics.com ● Servicehotline +49 3641 8757577
dilitronics GmbH ● Felsbachstraße 5 ● 07745 Jena / Germany
05.
Konfi guration
Drehschalter 1
Drehschalter 2
0
0
0
1
...
...
1
4
1
5
1
6
...
...
7
7
7
8
7
9
...
...
9
8
**Im Normalbetrieb ist die Drehschaltereinstellung 90...99 unbedingt zu ver-
meiden, da ansonsten der DALI-Bus komplett mit Prüf-Telegrammen belegt ist
9
9
und eine weitere Kommunikation erschwert wird!
Im Normalbetrieb ist die Drehschalterkombination 99 zu vermeiden
06.
Bedienung Ein- / Aus- / Dimm-Funktion
Taste
Kurzer Tastendruck
up
Licht an
↑
down
Licht aus
↓
07.
Entsorgung von Elektroschrott
Ihr Produkt ist aus hochwertigen Materialien und Komponenten hergestellt, die
recycelt und wiederverwendet werden können. Wenn das Symbol der durchge-
strichenen Mülltonne an einem Produkt zu sehen ist, unterliegt es der Europäi-
schen Richtlinie 2002/96/EC: Entsorgen Sie das Produkt niemals im normalen
Haushaltsmüll. Bitte informieren Sie sich über die lokalen Bestimmungen zur ge-
trennten Sammlung von elektronischen Produkten. Mit der korrekte Entsorgung
von Altgeräten helfen Sie negative Folgen für die Umwelt und die Gesundheit zu
Vermeiden.
PN 30070801
Taster A
Taster B
sendet an
sendet an
Gruppe 0
Gruppe 1
Gruppe 1
Gruppe 2
...
...
Gruppe 14
Gruppe 15
Adresse 0
Adresse 1
Adresse 1
Adresse 2
...
...
Adresse 62
Adresse 63
Broadcast
Gruppe 0
Broadcast
Gruppe 1
...
...
Broadcast
Gruppe 15
Bustest
Langer Tastendruck
↑ Licht heller
↓ Licht dunkler
switchDOT
DE Bedienungsanleitung
20130925
Änderungen vorbehalten. Angaben ohne Gewähr.
