Anhang

Elektrische Anschlüsse

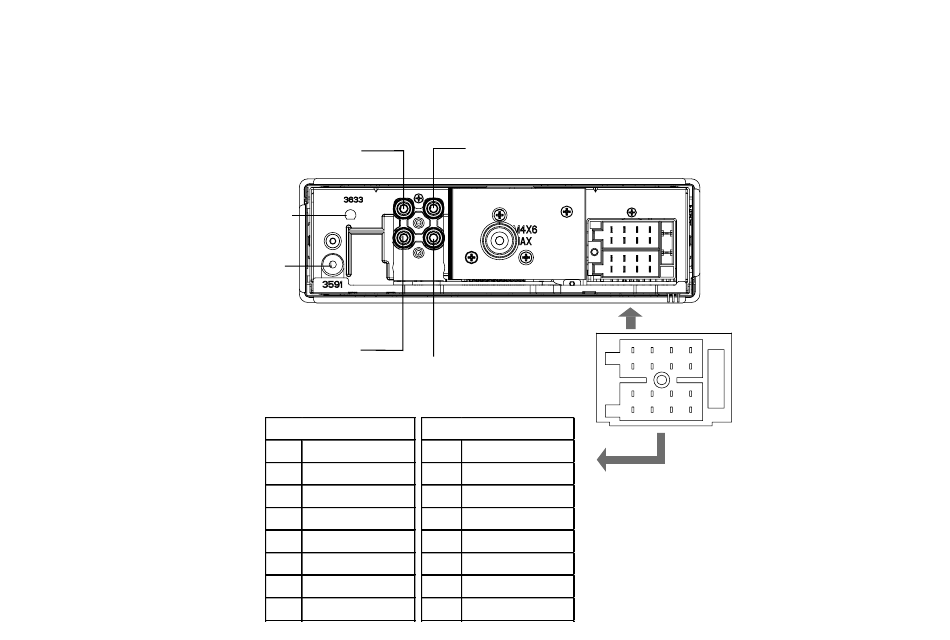

Schaltplan

DAB ANTENNA
FM/MW ANTENNA
Line-Out hinten rechts (Rot)
16
Line-Out vorn rechts (Rot)
SUB OUT
Fach A
Nr. Pin-Definition
A1 NC
A2 Telemute
A3 NC
A4 Batterie +
A5 AMP Remote
A6 NC
A7 ACC+
A8 Erdung
Line-Out vorn links (Weiß)
Line-Out hinten links (Weiß)
SUB OUT
Fach B
Nr. Pin-Definition
B1 Hinten rechts (+)
B2 Hinten rechts (-)
B3 Vorn rechts (+)
B4 Vorn rechts (-)
B5 Vorn links (+)
B6 Vorn links (-)
B7 Hinten links (+)
B8 Hinten links (-)
3 5 7
1
B
4 6 8
2
1 3 5 7
2 4 6 8
A
