Installation
4.2 Installation der
Speicherpumpe im WOB

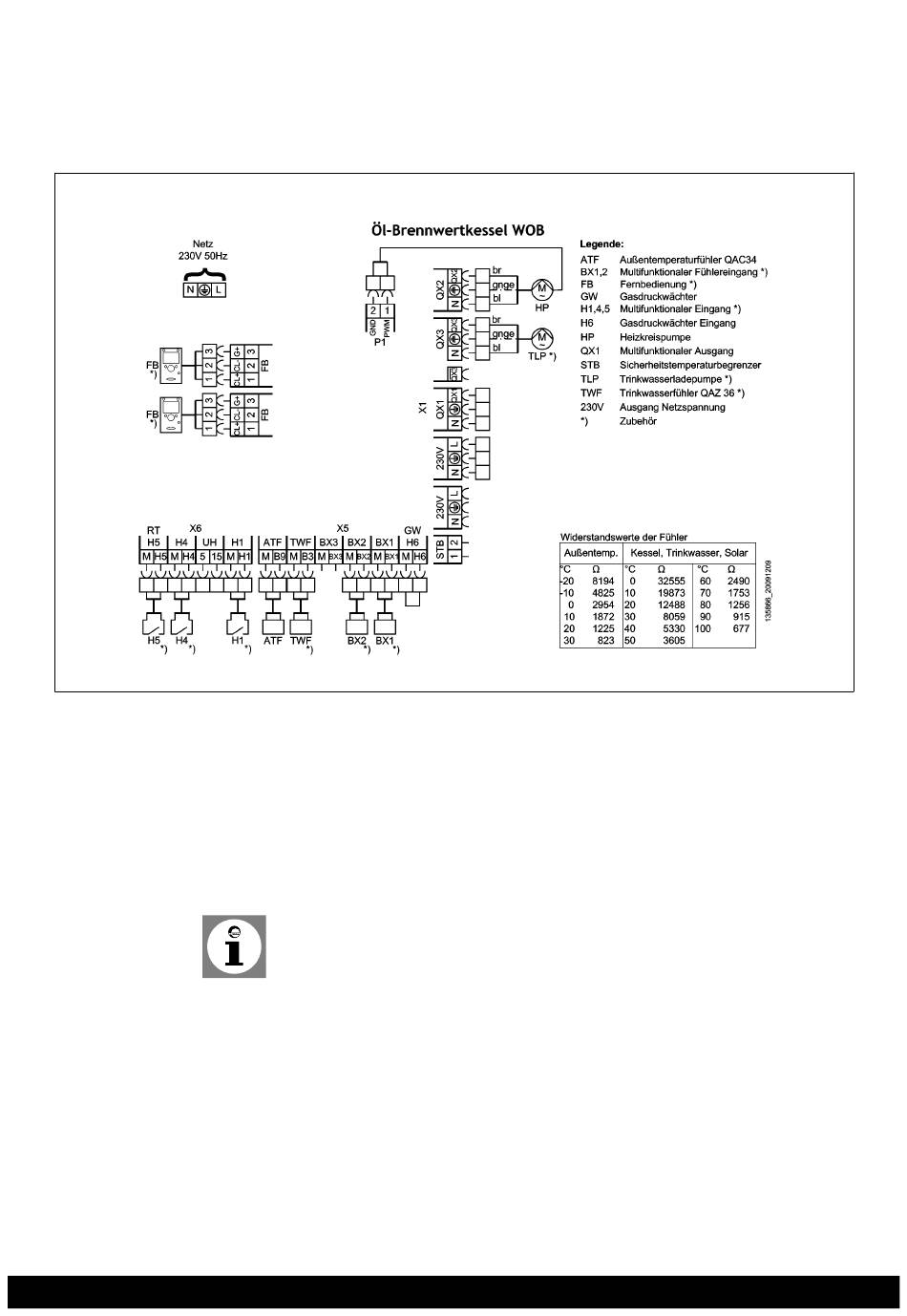

Abb. 6: Anschlussplan WOB
10
1. Verkleidungs-Vorderwand entfernen
2. Regelungsklappe nach vorn herausklappen
3. Deckel der Kesselregelung entfernen
4. Anschlussleitung der Speicherladepumpe am Anschluss QX3 (Klemmenleiste
X1) der Kesselregelung ISR-LMS anschließen (siehe Anschlussplan, Abb. 6 )
5. Beiliegende Kabelverschraubung im Bodenblech montieren
6. Speicherfühler durch die Kabelverschraubung führen
7. Anschlussleitung des Speicherfühlers am Anschluss TWF (Klemmenleiste X5)
der Kesselregelung ISR-LMS anschließen (siehe Anschlussplan, Abb. 6 )
Hinweis: Alle Leitungen müssen innerhalb der Kesselverkleidung in den vorgese-
henen Kabelschellen verlegt und in den vorhandenen Zugentlastungen des Schalt-
feldes festgesetzt werden.
