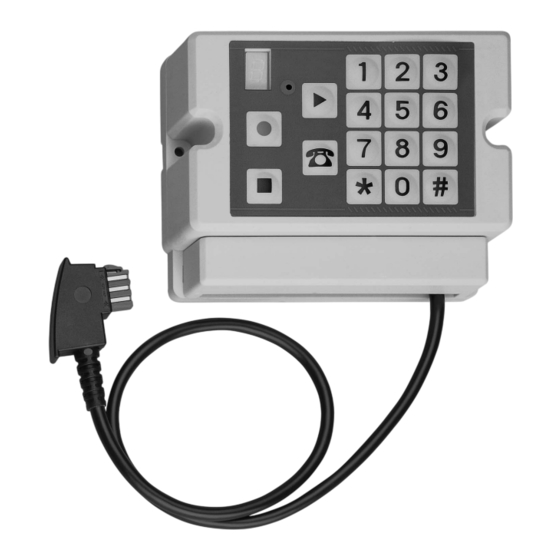

ABB TSQ8 Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für ABB TSQ8
Inhaltszusammenfassung für ABB TSQ8

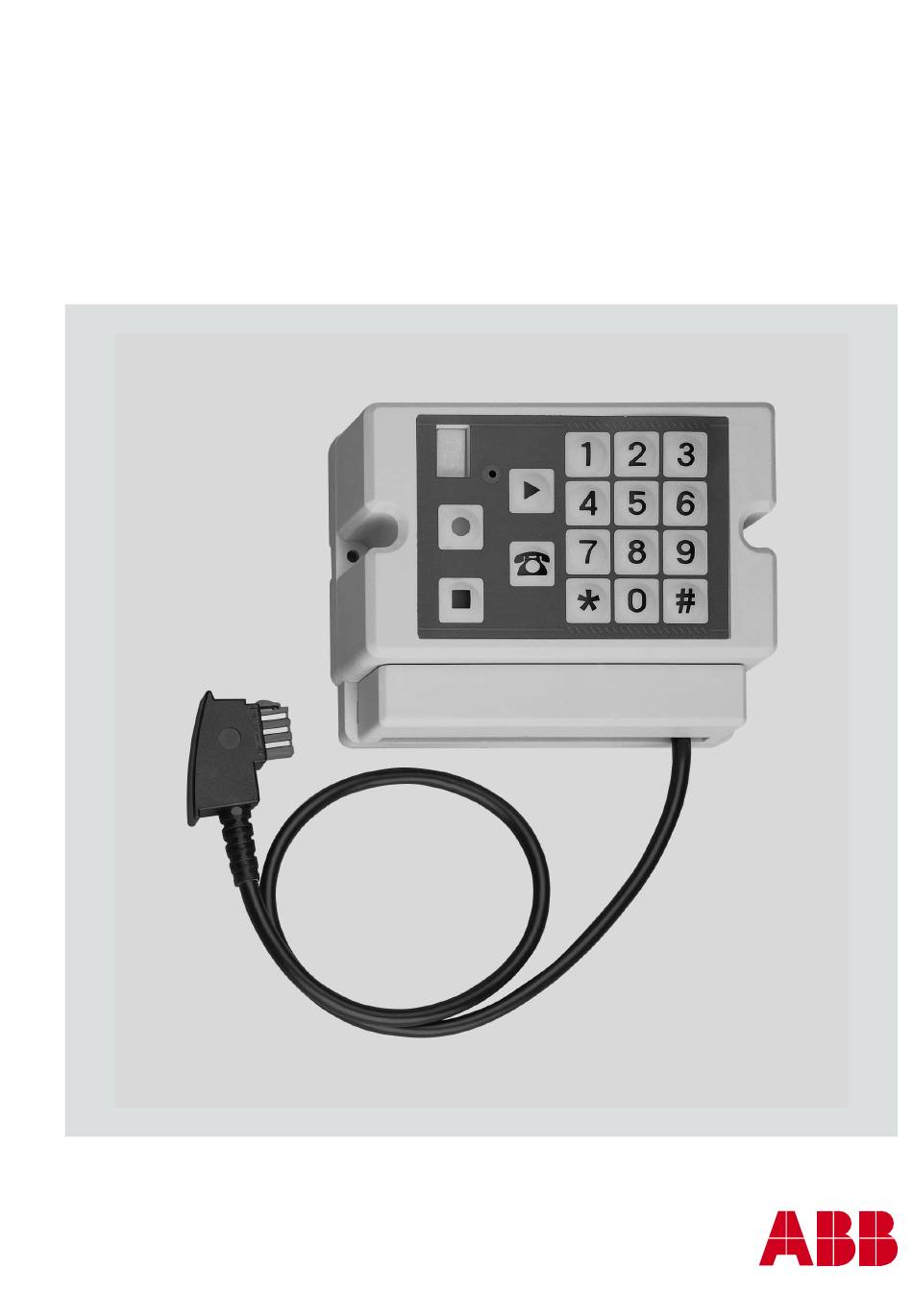

- Seite 1 Bedienung Sicherheitstechnik Programmierung Automatisches Wähl- und Ansagegerät TSQ8...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Einführung ......... . Installation . -
Seite 3: Einführung
Bedienungsanleitung TSQ8 Einführung Einführung Das mikroprozessorgesteuerte, in SMD-Technik gefertigte AWAG TSQ8 eignet sich zur Übertragung von Textmeldungen, die durch Kontakte einer Gefahrenmeldeanlage ausgelöst wurden, über das analoge Telefonnetz. Es kann auch an analogen Anschlüssen von Nebenstellenanlagen betrieben werden, wenn diese elektrisch kompatibel zu Amtsleitungen sind. Das Wählgerät verfügt über 8 Eingänge. -
Seite 4: Installation
Bedienungsanleitung TSQ8 Installationshinweis Installationshinweis Für jeden der 8 Meldeeingänge des TSQ8 können 4 Telefonnummern programmiert werden. Alternativ gibt es die Möglichkeit, alle 8 Meldeeingänge auf 4 gleiche Telefonnummern zu melden. (Siehe Kapitel 10, Seite 14) Das Gerät sollte in der Nähe der Alarmzentrale, oder bei genügend Platz, in die Zentrale montiert werden. -
Seite 5: Programmierung
Bevor Sie jedoch mit dem Programmieren beginnen, lesen Sie bitte die folgenden Anweisungen aufmerksam durch: 1. Das TSQ8 wählt, wenn einer der Meldeeingänge gegen oder von Minus geschaltet wurde. (Arbeits- oder Ruhestromkontakt siehe Kapitel 8, Seite 12). Im Display wird die Nummer des gewählten Meldeeinganges angezeigt. - Seite 6 Jeder Angerufene die Mitteilung zweimal ohne Quittierung erhalten hat; ● der Zyklus abgeschlossen ist. 9. Nach dem Zyklus setzt sich das TSQ8 automatisch in den Betriebsmodus zurück und ist bereit für eine erneute Auslösung. Nun können Sie das Gerät für seine Aufgabe vorbereiten.
-
Seite 7: Kapitel 1 Eingabe Errichtercode
Zur Bestätigung… neuen Code eingeben… Achtung: Das TSQ8 wird mit dem Standarderrichtercode „0000“ ausgeliefert. Beim Anlegen der Betriebsspannung geht das Wählgerät sofort in den Programmiermodus (das „A“ blinkt). Wurde das Wählgerät bereits programmiert und Sie möchten in den Programmiermodus wechseln, dann geben Sie den Errichtercode (Standardcode „0000“... -
Seite 8: Kapitel 2 Eingabe Der Meldungen
Bedienungsanleitung TSQ8 Programmierung 2. Eingabe der Meldungen Für jeden Meldeeingang kann ein Text aufgesprochen werden. Es gibt 8 Meldeeingänge für je 10 Sekunden Text. Die evtl. 9. Mitteilung (vergl. Kapitel 9) kann: ● Ausgeschaltet werden ● So programmiert werden, daß nach dem Meldetext noch eine weitere Mitteilung folgt. -
Seite 9: Kapitel 3 Wiedergabe Der Meldungen
Bedienungsanleitung TSQ8 Programmierung 3. Wiedergabe der Meldungen Nach dem Aufnehmen eines gesprochenen Textes können Sie diesen zur Kontrolle abhören. Sie können hierfür die mitgelieferten Kopfhörer nutzen. Die Anschlußbuchse befindet sich auf der rechten Seite des Gerätes. ➀ ➁ .. . -
Seite 10: Kapitel 4 Eingabe Der Rufnummern
Bedienungsanleitung TSQ8 Programmierung 4. Eingabe der Rufnummern Jedem Meldeeingang können maximal 4 Rufnummern mit maximal 14 Ziffern zugewiesen werden. Es gibt eine spezielle Option, die es ermöglicht, die 4 Rufnummern vom Meldeeingang 1 gleichzeitig allen Meldeeingängen zuzuweisen. ➀ ➁ ➂... -
Seite 11: Kapitel 5 Wiedergabe Der Rufnummern
Bedienungsanleitung TSQ8 Programmierung 5. Wiedergabe der Rufnummern Bereits programmierte Rufnummern können Sie sich wie folgt anzeigen lassen: ➀ ➁ ➂ . . . Den der Rufnummer zugeordneten Meldeeingang wählen… ➃ ? Anwahl, an wievielter Stelle diese Rufnummer angerufen werden soll…... -
Seite 12: Kapitel 6 Löschen Eines Einganges
Bedienungsanleitung TSQ8 Programmierung 6. Löschen eines Einganges Wenn Sie bereits programmierte Meldungen und die dazugehörenden Rufnummern gleichzeitig löschen wollen, so daß sie nicht mehr in den Wählzyklus aufgenommen werden, können Sie dieses einfach pro Meldeeingang machen. Entfernen Sie die Meldung und die dazugehörenden Rufnummern wie folgt: Löschen einer Meldung mit dazugehörenden Rufnummern:... -
Seite 13: Kapitel 7 Eingabe Des Wählverfahrens
Bedienungsanleitung TSQ8 Programmierung 7. Eingabe des Wahlverfahrens Das TSQ8 ist sowohl für Impuls- als auch für Tonwahl geeignet. Ist bei Ihnen Tonwahl möglich, sollte diese auch genutzt werden. Die Tonwahl ist ca. 10 mal schneller, als die herkömmliche Impulswahl. Die Programmierung, die Sie hier vornehmen, gilt für alle eingegebenen Rufnummern. -
Seite 14: Kapitel 8 Ansteuermöglichkeiten
Programmierung 8. Ansteuer-Möglichkeiten Mit dieser Möglichkeit können Sie entscheiden, ob Sie Arbeitskontakte oder Ruhekontakte an die Meldeeingänge des TSQ8 anschließen wollen. Das TSQ8 beginnt den Wahlvorgang, wenn einer der Meldeeingänge gegen oder von Minus geschaltet wurde. Die Eingabe, die Sie hier machen, gelten für alle 8 Meldeeingänge. -
Seite 15: Kapitel 9 Allgemeintext
Bedienungsanleitung TSQ8 Programmierung 9. Allgemeintext Mit dieser Möglichkeit können Sie entscheiden, ob ein Allgemeintext übertragen werden soll. Wenn man die Programmierung eines Allgemeintextes wählt, dann wird die 9. Meldung zu den bereits programmierten Eingangsmeldungen hinzugefügt. Beispiel: Meldeeingang 1 hat die Meldung: „Einbruchalarm...“, hiernach folgt der Allgemeintext: „...im Ferienhaus Alarmstraße 12“. -
Seite 16: Kapitel 10 Modus „Gemeinsame Rufnummern
Bedienungsanleitung TSQ8 Programmierung 10. Modus „gemeinsame Rufnummern“ Im Auslieferungszustand werden alle Meldeeingänge an die gleichen Rufnummern gemeldet. Die Rufnummern, die für Meldeeingang 1 programmiert wurden, werden automatisch für alle übrigen (8) Meldeeingänge verwendet. Sie brauchen also nicht jedesmal die gleiche Rufnummer für die einzelnen Meldeeingänge zu programmieren. -
Seite 17: Kapitel 11 Reset Möglichkeiten
Bedienungsanleitung TSQ8 Programmierung 11. Reset Möglichkeiten Das TSQ8 bietet 2 Reset-Möglichkeiten: A. Das Reset-Signal (Taste 9 eines MFW-Telefons) muß von allen eingegebenen Rufnummen gesendet werden bevor es aufhört zu wählen. B. Das erste Reset-Signal stoppt alle weiteren Anwahlversuche. Programmieren von Möglichkeit A (Auslieferungszustand): ➀... -
Seite 18: Kapitel 12 Schnell/Langsam Wählen
Bedienungsanleitung TSQ8 Programmierung 12. Schnell/Langsam wählen Die Möglichkeit zum langsamen Wählen bei Impuls-Wahlverfahren ist speziell für die Verwendung in Gebieten, in denen Probleme beim Aufbau der Kommunikationsverbindung zu erwarten sind, vorgesehen. In den meisten europäischen Ländern treten keine Probleme mit der Option „Schnell wählen“ auf, jedoch wird „Langsam wählen“... -
Seite 19: Kapitel 13 Löschen Aller Programmierungen
Bedienungsanleitung TSQ8 Programmierung 13. Löschen aller Programmierungen Wenn Sie die Standardwerkseinstellungen laden, werden damit alle anderen Programmierungen gelöscht. Achtung: Wenn Sie den Errichtercode geändert haben, wird auch dieser durch den Werkscode (0000) ersetzt. Programmieren der Standardwerte: ➀ . . . -
Seite 20: Kapitel 14 Inbetriebnahme
14. Inbetriebnahme Nach Beendigung der Programmierschritte und der entsprechenden Prüfungen kann das TSQ8 in Funktion gehen. Um aus dem Programmiermodus in den Betriebsmodus zu gelangen, halten Sie die STOP-Taste mindestens 3 Sekunden gedrückt. Sollte Ihnen bei der Programmierung ein Fehler unterlaufen sein, so gibt Ihnen das Gerät beim Check eine Fehlermeldung. -
Seite 21: Technische Daten
Bedienungsanleitung TSQ8 Technische Daten Technische Daten ● Kompaktes, mikroprozessorgesteuertes AWAG ● nicht flüchtiger Sprachspeicher (9 x 10 Sekunden Ansagetext) ● Acht unabhängige N/O oder N/C Eingangskanäle (300mS Impulsbreite) ● Anwahl von 4 Rufnummern (max. 14 Ziffern) pro Meldetext (insges. 32 Nummern) ●... - Seite 22 Die Angaben in dieser Druckschrift gelten vorbehaltlich technischer Änderungen. ABB STOTZ-KONTAKT GmbH Postfach 10 16 80, 69006 Heidelberg Eppelheimer Straße 82, 69123 Heidelberg Telefon (0 62 21) 701-607 Telefax (0 62 21) 701-724 www.abb.de/stotz-kontakt Technische Hotline: (0 62 21) 701- 782...
