Zipper ZI-MUL5 Bedienungsanleitung
Verwandte Anleitungen für Zipper ZI-MUL5
Inhaltszusammenfassung für Zipper ZI-MUL5

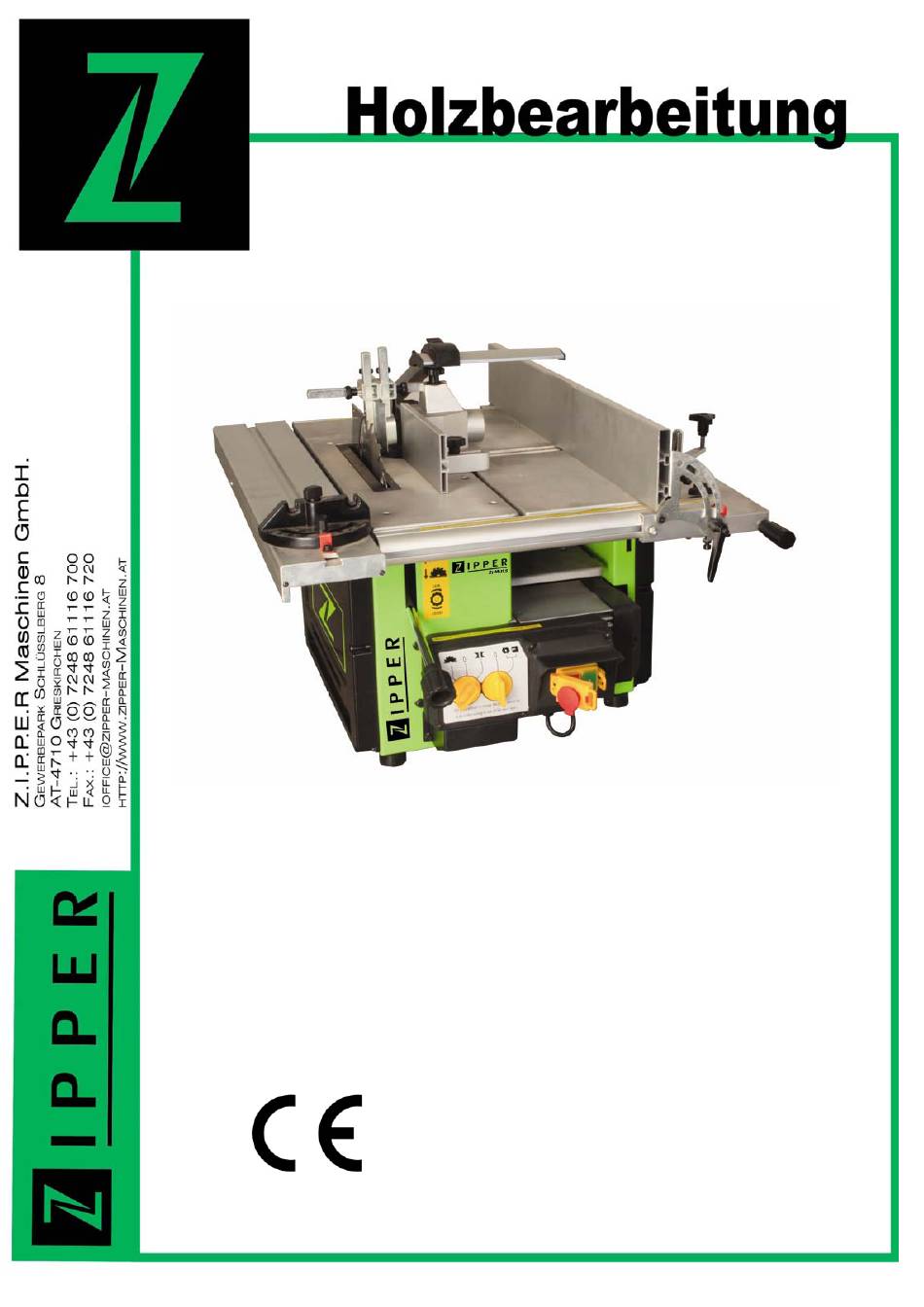

- Seite 1 Bedienungsanleitung Multifunktionsmaschine ZI-MUL5 EAN: 912003923802 9 Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Technische Änderungen sowie Druck- und Satzfehler vorbehalten Stand: 06.11.2009 – Revision 02 - DEUTSCH...
-
Seite 2: Symbolerklärung
Schweres Verletzungsrisiko sowie Risiko von Maschinenschäden! Stromschlaggefahr! Verletzungsgefahr durch Stromschlag Warnsymbole Warnung Demontage, Entfernen der Sicherheitseinrichtung VERBOTEN! Keine Wartung bei laufender bzw. angeschlossener Maschine! Anordnungen Tragen Sie Gehörschutz Tragen Sie eine Schutzbrille Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 2 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5... -
Seite 3: Andere Symbole
Tragen Sie keine loosen Haare! Andere Symbole Wahl Sägemodus Wahl Fräsmodus Wahl Modus Abricht- und Dickenhobel sowie Langloch Sägeblatt senken Sägeblatt heben Lock = Sägeblatteinstellung fixieren, Loosen = Sägeblatteinstellung lösen Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 3 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5... - Seite 4 Anheben unter ihrem Eigengewicht wieder senken. 4). Einwandfreier Zustand der Werkzeuge! D.h. Kreissägeblatt auf Risse etc. überprüfen, Hobelmesser auf Dellen etc. Defekte oder abgenutzte Werkzeuge sind sofort zu ersetzen! Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 4 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5...
- Seite 5 Konzentriert und ruhig arbeiten: Fräsanschlag verwenden. • Die Fräsköpfe müssen für die max. Drehzahl der Fräse geeignet sein. d.h max. zulässige Drehzahl Fräskopf größer/gleich max. Drehzahl ZI-MUL5 3. HOBELFUNKTION • Die Schutzabdeckung über der Hobelwelle muss vor jedem Betrieb so eingestellt werden, dass sie den nicht benützten Abschnitt der Hobelwelle...
-
Seite 6: Restrisiken
Komponenten! Arbeiten Sie konzentriert und stets vorsichtig unter Einhaltung aller Sicherheitsbestimmungen. • Verletzungsgefahr durch herumfliegende Splitter. • Gehörschäden bei Nichtverwendung von Gehörschutz. • Gefahr für die Atemwege durch Einatmung von giftigem Holzstaub. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 6 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5... -
Seite 7: Technische Daten
Hobelmesser Anzahl Spanabnahme Vorschub m/min Dickenhobelbreite Tischlänge max. Durchlasshöhe Kreissäge max. Durchmesser Kreissägeblatt max. Schnitthöhe bei 90° max. Drehzahl U/min 4200 Tischabmessungen LxB 620x300 Motor 1000 Gewicht Technische Änderungen vorbehalten Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 7 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5... -
Seite 8: Stromversorgung
Das Verbindungskabel hat H07RN-F mit 1 mm² Ø zu sein. 1,5mm² ab 10m Länge. Die Steckdose muss geerdet sein Nur Elektriker dürfen elektrische Arbeiten durchführen Die MUL5 verfügt über einen Überlastschutz. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 8 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5... -
Seite 9: Auspacken
Auspacken Folgende Teile sind im Lieferumfang enthalten Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 9 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5... - Seite 10 Hebel mit Fixierknauf Werkzeug Montage 1. Beilagscheibe und Hebel (A) , Fixierhebel Schiebetisch(B) und langen Umschalthebel (C) montieren. Winkelanschlag auf Schiebetisch montieren. Handräder für Dickenhobel und Fräse montieren. Handrad Dickenhobel Handrad Fräse Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 10 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5...
- Seite 11 2. Parallelanschlag an den seitlichen Führungsschienen befestigen. 3. Schrauben Sie den Knauf auf die Langlochbohreinheit und montieren Sie die Langlochbohreinheit an der MUL5 mit Innensechskantschrauben. Abschließend Niederhalter und Fixierhebel montieren. Fixierhebel Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 11 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5...
-
Seite 12: Betrieb
Achtung! Diese Bedienungsanleitung ersetzt keine fachgerechte Ausbildung & Unterweisung zu korrektem Umgang, Vorgehensweise bei Sägen, Hobeln, Bohren, Fräsen! Wie bei jedem Handwerk gibt es viele Sicherheitsvorschriften und Arbeitsregeln, die auch bei der Bedienung der ZI-MUL5 einzuhalten sind! Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at... - Seite 13 Heben oder Senken Sie den Hebel (G) um das Sägeblatt in der Höhe zu verstellen. Nach erfolgter Einstellung Hebel bei Drehknauf drehen um diese zu fixieren. Montieren Sie den Sägeblattschutz Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 13 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5...
- Seite 14 Zum Schneiden von schmalen Werkstücken (<10 cm Schnittbreite = Außenkante zu Kreissägeblatt) verwenden Sie bitte den Schiebestock. Für Winkelschnitte sowie Querschneiden von Brettern (90° Einstellung) verwenden Sie bitte den Winkelanschlag. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 14 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5...
- Seite 15 Fräskopf / Fräsprofil nach Werkzeugdurchmesser sowie Profiliertiefe Fräshaube samt Fräsanschlag dementsprechend einzustellen. Befestigen Sie nun die Fräshaube auf dem Tisch mit Knöpfen k. Verbinden Sie die Fräshaube mit der Absaugvorrichtung. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 15 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5...
-
Seite 16: Abricht- Dickenhobelfunktion
Werkstück ein. Bei dünnen Werkstücken über gesamte Hobelwellenbreite mit Höhe Werkstückhöhe + ca. 3mm. Bei dicken Werkstücken Hobelwellenbreite abzüglich Werkstückbreite, das nicht genutzte Segment der Hobelwelle soll abgedeckt sein. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 16 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5... - Seite 17 Bringen Sie den Modusschalter in die Position (O). Montieren Sie den Bit/Bohrer in die Bohraufnahme und fixieren Sie diesen mit einem Inbus. Fixieren Sie das Werkstück auf den Langlochbohrtisch mit dem Niederhalter. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 17 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5...
-
Seite 18: Wartung
4. Benutzen Sie ein abgerichtetes Brett, um die gerade Ausrichtung der Messer zu prüfen. Das Hobelmesser darf max. 1.1mm über die Welle stehen. Überprüfen Sie vor der Inbetriebnahme nochmals, dass die Schrauben fest angezogen sind. Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 18 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5... - Seite 19 Position und fixieren Sie es in dieser Lage. Nun lösen Sie die Fixiermutter des Kreissägeblattes, entfernen das Kreissägeblatt (VORSICHT SCHNITTGEFAHR!) und montieren das neue Kreissägeblatt. Achten Sie auf korrekte Richtung der Zähne! Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 19 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5...
- Seite 20 Der Riemen ist locker, Riemen anziehen, reinigen Qualität, Leistung rutscht Werkzeug stumpf Tausch, Schärfen Zuviel Spanabnahme Spanabnahme reduzieren. Mehrere in Relation zu Arbeitsschritte. Härtegrad WErkstück Fräsprofilmakel Fräsanschlag nicht Mit Fixierknaufe ausrichten parallel Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 20 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5...
-
Seite 21: Ersatzteile
Ersatzteile Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 21 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5... - Seite 22 Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 22 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5...
- Seite 23 Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 23 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5...
- Seite 24 Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 24 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5...
-
Seite 25: Konformitätserklärung
Richtlinien entspricht. Diese Erklärung verliert automatisch ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns schriftlich abgestimmt wurden. Grieskirchen, 07.10.2009 Ort / Datum Unterschrift Erich Humer (Geschäftsführer) Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 25 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5... -
Seite 26: Geprüfte Sicherheit
51105 Köln Germany Diese Erklärung verliert ihre Gültigkeit, wenn Veränderungen an der Maschine vorgenommen werden, die nicht mit uns abgestimmt wurden. Grieskirchen, 06.10.2009 Ort / Datum Unterschrift Erich Humer (Geschäftsführer) Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 26 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5... -
Seite 27: Produktbeobachtung
Erfahrungen, die für andere Benutzer wichtig sein können bitten Sie, derartige Beobachtungen notieren office@zipper-maschinen.at zu senden: Z.I.P.P.ER MASCHINEN GmbH A-4710 Grieskirchen, Gewerbepark Schlüsslberg 8 Tel 0043 7248 61116 - 700 Fax 0043 7248 61116 – 720 office@zipper-maschinen.at Z.I.P.P.E.R Maschinen Austria www.Zipper-maschinen.at Seite 27 Bedienungsanleitung ZIPPER 5-Kombinationsmaschine ZI-MUL5...
