2.3
Systemhydraulik
2.3.1
System für bis zu 18 Wohneinheiten (Beispiel)
Die Frischwasser-Einzelstation [F] mit integriertem Modul und Bedie-
neinheit erwärmt das Trinkwasser, wenn es benötigt wird.
A

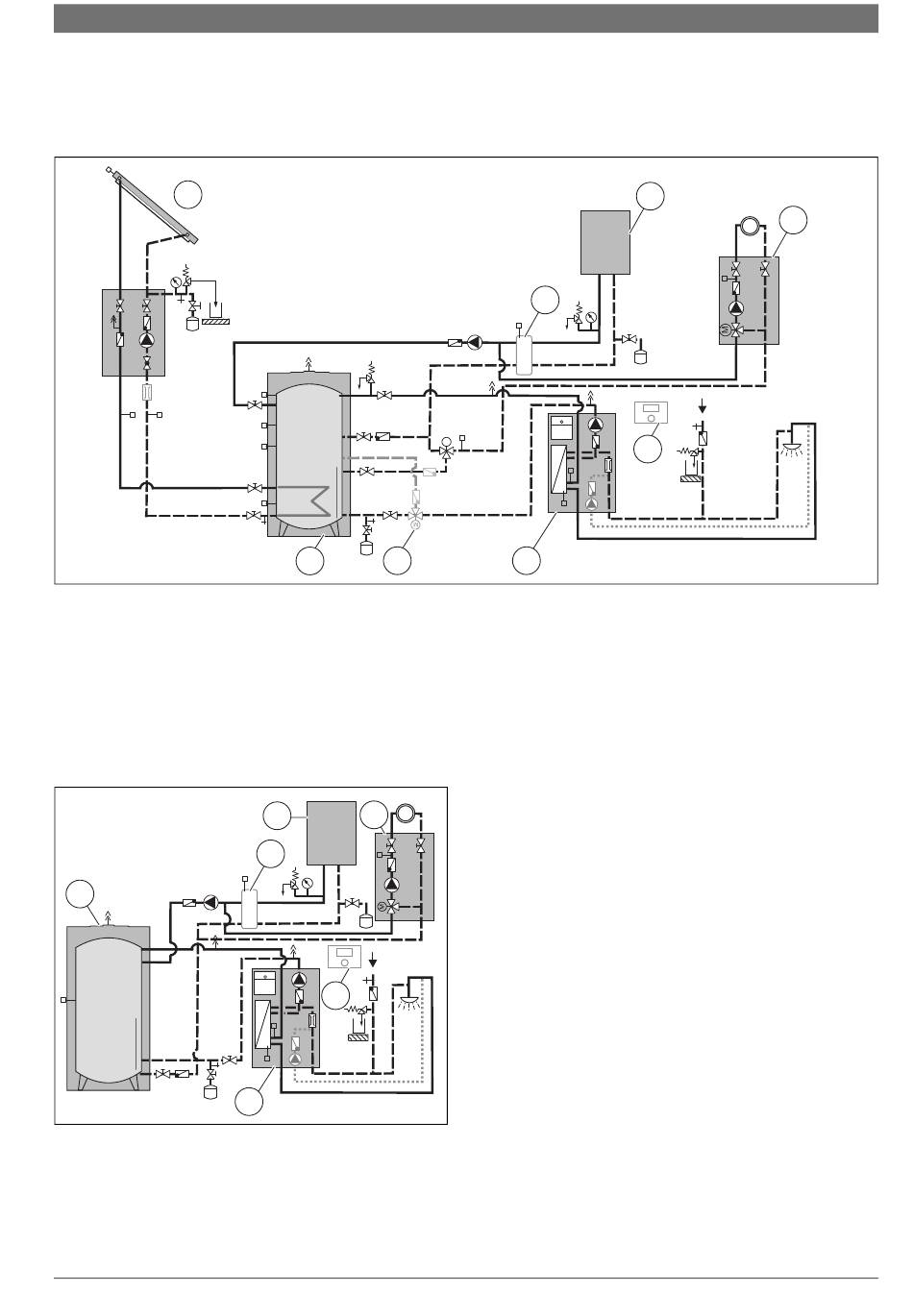

Bild 4
Anwendungsbeispiel für bis zu 18 Wohneinheiten, mit Solarteil
[A]
Solaranlage
[B]
Hydraulische Weiche (optional)
[C]
Nachheizung
[D]
Heizkreis
[E]
Bedieneinheit (Zubehör, muss vorhanden sein)
[F]
Frischwasserstation mit optionalem Zirkulationsstrang
[G]
Rücklaufventil VS5 (Zubehör für temperatursensible Einspeisung
bei Speicher ohne integrierte temperatursensible Einspeisung)
[H]
Pufferspeicher
L
Bild 5
Anlagenbeispiel ohne Solarteil
[L]
Pufferspeicher
TF27-3, TF40-3
G
H
D
C
B
E
F
6720812672-32.1 ST
B
M
F
Angaben zum Produkt | 5
C
D
E
6720812672-02.2 ST
6 720 819 143 (2016/11)
