- Seite 1 Bedienungsanleitung “HyDatLog”...
- Seite 2 Inhaltsverzeichnis 1. Allgemeines 1.1 Technische Daten 1.2 Hinweise 2. Einstellungen 2.1 Speicherintervall 2.2 Speicherverwaltung 2.3 Datum 2.4 Uhrzeit 2.5 Beleuchtungsdauer 2.6 Passwort ändern 2.7 Standby 2.8 Sprache 2.9 Software Version 3. Messung 3.1 Messung starten 3.3 Daten auslesen 3.2 Aufzeichnung starten 4.
-
Seite 3: Allgemeines

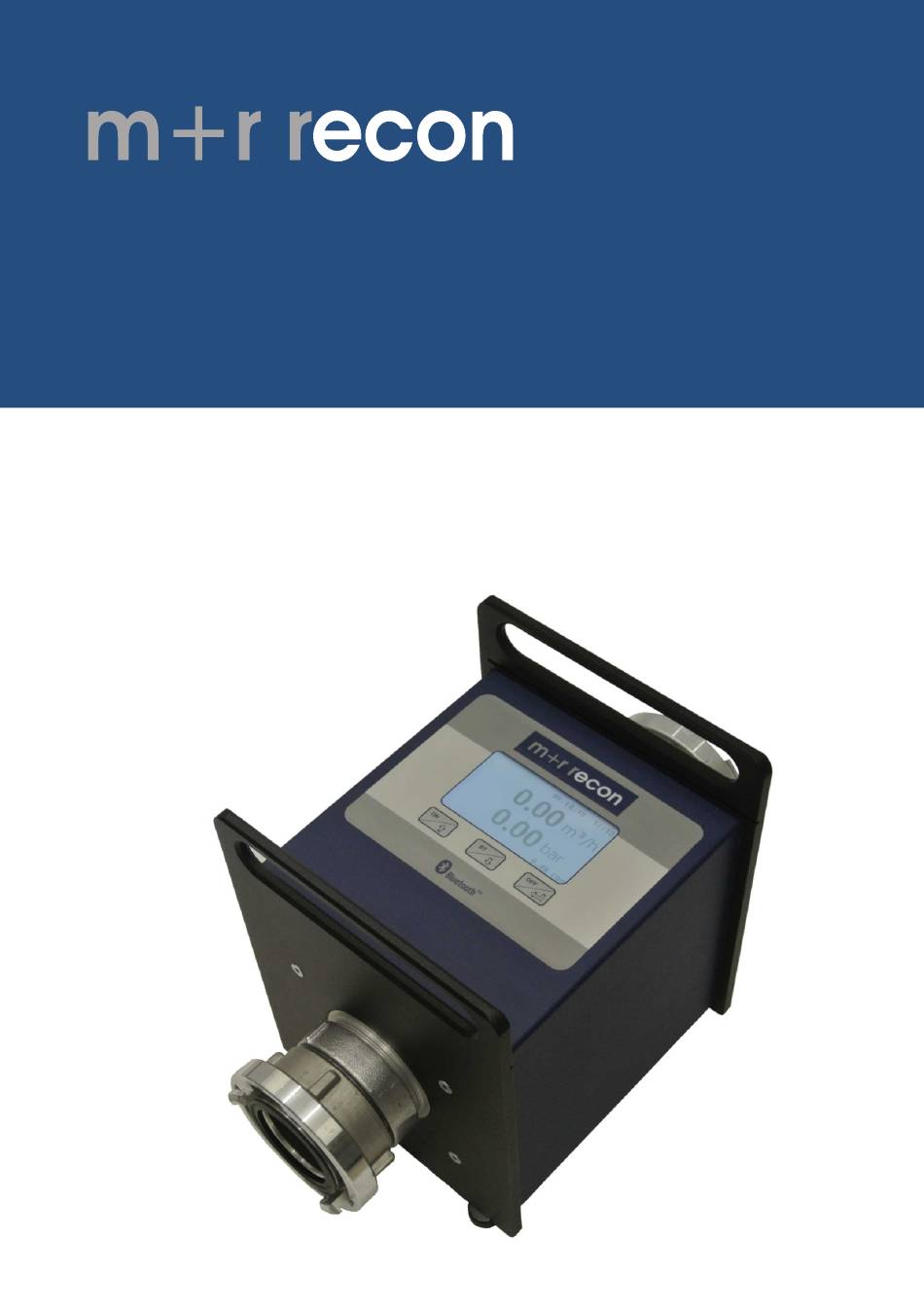

1. Allgemeines Bei diesem Gerät handelt es sich um einen akkubetriebenen Magnetisch Induktiven Durchflussmesser, kurz „MID“ genannt, der zur Messung von Flüssigkeiten dient. Außerdem verfügt das Gerät über einen integrierten Drucktransmitter. • freien Durchfluss • Nennweiten von DN 40 bis DN 150 •... - Seite 4 2. Einstellungen Taste, es erscheint der Start-Bildschirm Um den Hydrantentester einzuschalten drücken Sie die HyDatLog 14:10 01.01.12 Seriennummer S/N 200233 Durchflussrichtung Durch erneutes drücken der ON-Taste gelangen Sie nun in das Hauptmenü Messung starten Aufzeichnung starten Einstellungen Zurück Mit den Tasten wählen Sie nun Einstellungen und bestätigen mit der Enter-Taste...
-
Seite 5: Einstellungen
2.1 Speicherintervall Speicherintervall 00:00:01 Mit den Pfeil-Tasten können Sie nun den durch einen Unterstrich markierten Parameter einstellen und jeweils mit der Enter-Taste bestätigen (Stunden:Minuten:Sekunden). Bei Auslieferung des Gerätes ist ein Speicherintervall von 1 Sekunde eingestellt. Einstellungen 2.2 Speicherverwaltung Nachdem Sie alle Messreihen ausgelesen und in der PC-Software gespeichert haben, können Sie hier wieder den Speicherplatz freigeben. -
Seite 6: Passwort Ändern
2.4 Uhrzeit Werksseitig bereits eingestellt Uhrzeit 10:41:25 2.5 Beleuchtungsdauer Hier können Sie die Beleuchtungsdauer der LCD-Anzeige einstellen. 0 = Dauerlicht Ansonsten können Sie über die Pfeiltasten die Dauer in Sekunden einstellen und mit Enter bestätigen. Beleuchtungsdauer Von 0 bis 240 2.6 Passwort ändern Wenn Sie diesen Menüpunkt aufrufen erscheint nachstehender Bildschirm. -
Seite 7: Software Version
2.7 Standby Nachdem eine Messung beendet wurde, schaltet sich das Gerät nicht automatisch aus. Hier haben Sie die Möglichkeit eine Zeitspanne (in Minuten) einzugeben, nach deren Ablauf sich das Gerät selbstständig ausschaltet. Standby Von 0 bis 60 2.8 Sprache Bei Bedarf können Sie hier eine andere Sprache einstellen. English Deutsch Francais... -
Seite 8: Messung Starten
Hauptmenü. Mit den Pfeil-Tasten wählen Sie nun: Messung starten Aufzeichnung starten Einstellungen Zurück Der Hydrantentester “HyDatLog” beginnt nun mit der Messung 14.05.12 14:17 0,00 m³/h 0,00 bar 0,0 cbm ACHTUNG: Die Messwerte werden nicht gespeichert ! 3.2 Aufzeichnung starten (Optional mit GPS-Koordinaten) - Seite 9 GPS deaktiviert Zurück 00:00:00:000 0,000 0,000 Signal: Möchten Sie die Messung jedoch ohne “GPS” speichern, so wählen Sie Messung starten Aufzeichnung starten Einstellungen Zurück...
- Seite 10 Nun erscheint folgender Bildschirm: Beschreibung Measurement 1 Der jeweils mit Unterstrich versehene Buchstabe kann jetzt durch betätigen der Pfeil-Tasten ersetzt werden, entweder durch einen anderen Buchstaben oder aber durch Zahlen. Die jeweilige Änderung bitte mit der Enter-Tastebestätigen. Somit werden die Messwerte einer Mess-Stellenbeschreibung zugeodnet. Me ungen Durch längeres halten der Enter-Taste erscheint dann: Aufzeichnung...
-
Seite 11: Daten Auslesen
3.3 Daten auslesen Starten Sie das MR-ControlCenter auf Ihrem PC. Schalten Sie das Gerät mit der ON-Taste ein und drücken Sie anschliessend die BT-Taste, es erscheint folgender Bildschirm Bluetooth an Anschliessend verfahren Sie wie in der Bedienungsanleitung der Software beschrieben. Nach erfolgter Datenübertragung schalten Sie bitte mit der BT-Taste das Bluetooth-Modul wieder aus, worauf diese Meldung erfolgt Bluetooth aus... -
Seite 12: Anhang
Kopplungs-Code für die 1. Bluetooth-Verbindung: -1234- M+R recon e. K. Afferder Weg 190 59425 Unna Germany Tel.: ++49 (0)2303 2392-30 Fax: ++49 (0)2303 2392-32 E-mail: info@mr-recon.de Web: www.mr-recon.de Diese Anleitung ist urheberrechtlich geschützt © 2015 M+R recon e. K., 59425 Unna...
