- Seite 1 Bedienungsanleitung „PreDatLog“ Ex...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines......................Montage........................Reinigung........................Konfiguration......................Einstellungen ......................Allgemeines......................Messeingang......................Speicherintervall...................... Timer.......................... Speicherverwaltung....................Datum........................Uhrzeit........................Beleuchtung......................Helligkeit........................2.10 Passwort ändern....................... 2.11 Standby........................2.12 Sprache........................2.13 Batteriewechsel......................2.14 Software-Version...................... 2.15 Speichern........................2.16 Schliessen........................Messungen ......................Messung Start......................Messung mit Timerfunktion..................Anhang ........................Funktionsübersicht.................... -
Seite 3: Allgemeines

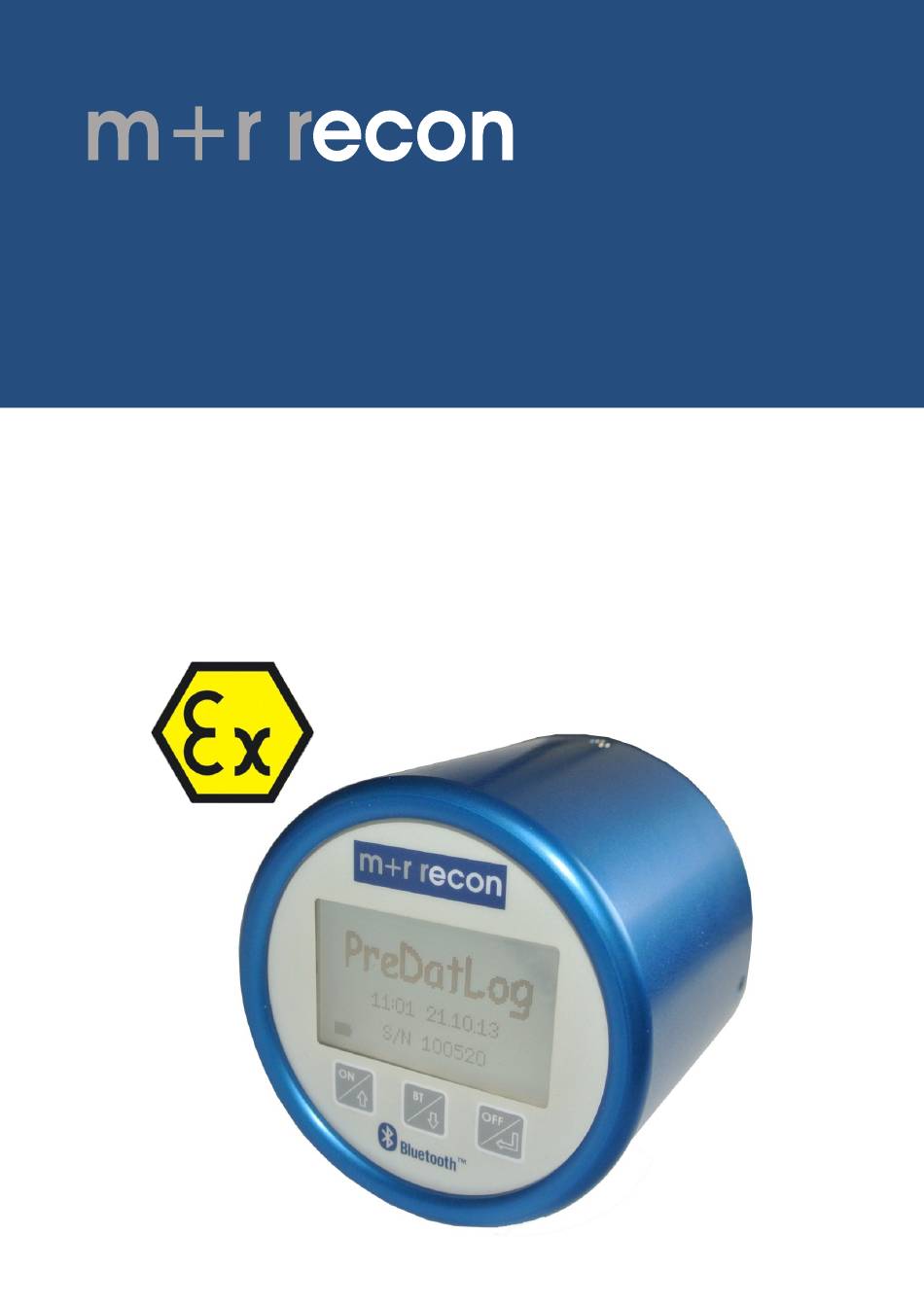

Allgemeines Der Datenlogger “PreDatLog” Ex wurde zur Druckmessung an Rohrleitungen aller Art sowie Behälter konzipiert. Als Option stehen zwei weitere Messeingänge für Temperatur (PT 100) und Impulse (Zähler) zur Verfügung. Das Gerät ist zur bestimmungsgemäßen Verwendung im Ex-Bereich der Zone 1 vorgesehen. 1.1 Montage Bitte überprüfen Sie vor der Montage ob der auf dem Typenschild angegebene Druck- bereich mit dem Einsatzbereich übereinstimmt. -
Seite 4: Konfiguration
1.3 Konfiguration Der Datenlogger kann sowohl über die Display-Tasten als auch über die Software „LOG-CONTROL“ konfiguriert werden. Um näheres über die Konfiguration mit der Software zu erfahren, lesen Sie dazu die Bedienungsanleitung zur Software. Hier wird Ihnen lediglich die Konfiguration über die Display- Tasten erklärt. -
Seite 5: Einstellungen
2. Einstellungen 2.1 Allgemeines Um zu den Einstellungen zu gelangen, schalten Sie den Datenlogger mit der ON-Taste ein. Nun erscheint der Startbildschirm (Abb.1). Durch ein erneutes drücken der ON-Taste gelangen Sie in das Hauptmenü. Um zwischen den einzelnen Parametern zu wählen, blättern Sie mit den Pfeiltasten. -
Seite 6: Beleuchtung
2.8 Beleuchtung Hier können Sie die Beleuchtungsdauer des Displays in Sekunden einstellen. Wählen Sie die 0, schalten Sie die Displaybeleuchtung komplett aus. 2.9 Helligkeit Hier können Sie die Intensität der Beleuchtung einstellen. 2.10 Passwort ändern Hier können Sie das vorkonfigurierte Passwort ändern. Geben Sie nun Ihr neues Passwort ein und bestätigen Sie es mit der OFF/ENTER-Taste. -
Seite 7: Messungen
3. Messungen 3.1 Messung Start Hier können Sie eine aktuelle Messung, wahlweise mit oder ohne Datenspeicherung, über die Tasten am Datenlogger (siehe Abb. 3) oder über die PC-Software (siehe Anleitung für LOG-CONTROL) starten. Sollen die Messungen Passwort eingeben 12:04 gespeichert werden? Beschreibung Messung Start 0000... -
Seite 8: Anhang
4. Anhang 4.1 Funktionsübersicht Messung starten Einstellungen Messeingänge Temperatur Druck Zurück Impuls Zurück Speicherintervall Timer Speicherverwaltung Alle Datensätze löschen Zurück Datum Uhrzeit Beleuchtung Helligkeit Passwort ändern Standby Sprache Deutsch Englisch Batteriewechsel Software-Version Speichern Schliessen 4.1.1Button-Übersicht ON-Taste - Starten des Logger - Auswahltaste zum hoch scrollen BT-Taste - Bluetooth ein-/ausschalten... -
Seite 9: Steckerbelegung
4.1.2 Steckerbelegung Eigensicherer Ausgangsstromkreis (Impuls, Steckerbelegung externer passiver Kontakt), Anschluss über Impulseingang 3-poligen Steckverbinder, maximale Leitungs- länge 3m. Max. Ausgangsspannung DC 3,7 V Max. Ausgangsstromstärke Max. Ausgangsleistung Max. äußere Kapazität µF Max. äußere Induktivität 100 µH PIN 1 = nicht belegt PIN 2 = frei belegbar PIN 3 = frei belegbar Steckerbelegung... -
Seite 10: Technische Daten
4.2 Technische Daten Druckaufzeichnungs- und Anzeigegerät, optional mit Temperatur-u. Impulseingang mit Datenlogger-Funktion. Typ: Datenlogger „PreDatLog“ Ex mit folgender Kennzeichnung: recon Tel.: +49 2303 239 230 Fax.: +49 2303 239 232 0158 Mail: info@mr-recon.de Web: www.mr-recon.de Afferder Weg 190 - D 59425 Unna Datenlogger “PreDatLog”... -
Seite 11: Entsorgung
M+R recon e. K. Afferder Weg 190 59425 Unna Germany Tel.: ++49 (0)2303 2392-30 Fax: ++49 (0)2303 2392-32 E-mail: info@mr-recon.de Web: www.mr-recon.de Diese Anleitung ist urheberrechtlich geschützt © 2015 M+R recon e. K., 59425 Unna...
