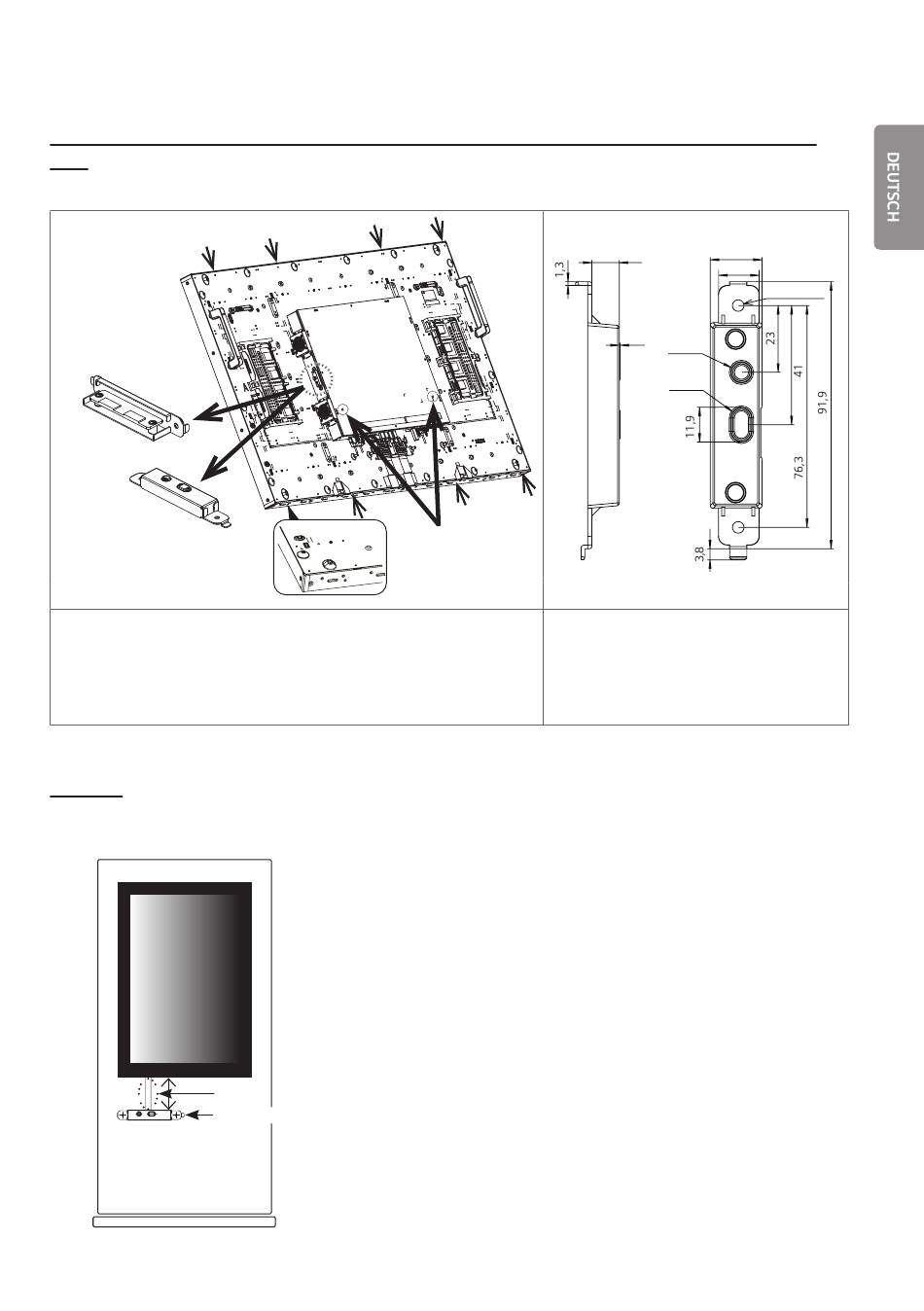

INSTALLATION DER IR-EINHEIT, DES HELLIGKEITSSENSORS, DER LED UND DER Erweiterungs-
PCB
(Nur für das Modell 75XF3C)
Erweiterungs-PCB
IR-Einheit
•
Wenn Sie beliebige Pem-Muttern verwenden, kann das Produkt
dadurch beschädigt werden.
•
Entfernen Sie die Kennzeichnung nur, wenn Sie die seitliche
Befestigung verwenden. Entfernen Sie die Kennzeichnung nicht,
wenn Sie die seitliche Befestigung nicht verwenden.
Gehäuse
(Nur für das Modell 75XF3C)
Kabel
IR-Einheit
Pem-Mutter
•
Öffnen Sie den Kabelhalter und ziehen Sie die Kabel heraus.
•
Lockern Sie die Schrauben und entfernen Sie die IR-Einheit.
•
Installieren Sie die IR-Einheit im Gehäuse in einem Abstand, so dass die
Kabel erreicht werden können.
17,8
9,4
13,9
0,3
Φ7,3
Φ7,3
<IR-Einheit>
•
Entfernen Sie das Kabel vom Sensor.
•
Befestigen Sie die Erweiterungs-PCB
nachdem Sie den Sensor entfernt haben.
21
Einheit: mm
Loch 2-Φ4
