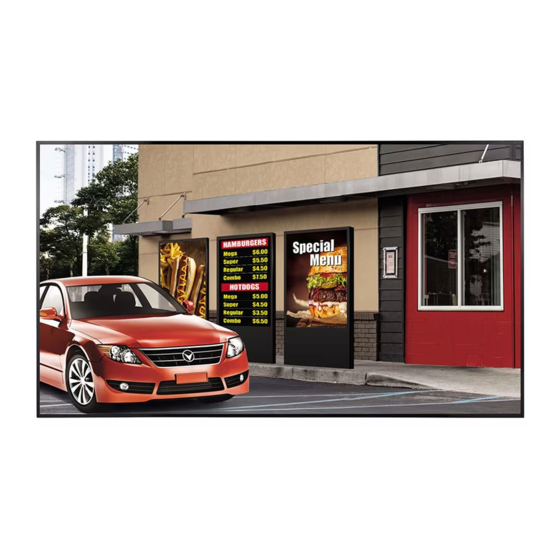

LG 75XF3C Benutzerhandbuch

Digital signage
Vorschau ausblenden Andere Handbücher für 75XF3C:

Werbung

BENUTZERHANDBUCH
Digital Signage
von LG
(MONITOR SIGNAGE)
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das
Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren
Verwendung auf.
75XF3C
75XS2C
www.lg.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LG 75XF3C

  • Seite 1 BENUTZERHANDBUCH Digital Signage von LG (MONITOR SIGNAGE) Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. 75XF3C 75XS2C www.lg.com...
  • Seite 2: Inhaltsverzeichnis

    VORBEREITUNG ......10 - Optionales Zubehör ............10 - Teile und Tasten ..............11 - Befestigen der Speicherabdeckung .....13 - Portrait Layout ..............14 - Anbringung und Entfernung der LG- Logohalterung ..............15 - Installation an einer Wand ........17 FERNBEDIENUNG ...... 20 HERSTELLEN VON VERBINDUNGEN ......
  • Seite 3: Sicherheitsvorkehrungen

    ACHTUNG - Dies ist ein Produkt der Klasse A. Der Betrieb dieses Gerätes in Wohngebieten kann erhebliche Störungen des Funkempfangs verursachen. In diesem Fall muss der Benutzer diese Störungen beseitigen. SICHERHEITSVORKEHRUNGEN Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte aufmerksam durch. WARNUNG Wenn Sie eine Warnmeldung ignorieren, kann es zu ernsthaften Verletzungen oder zu Unfällen und Todesfällen kommen.
  • Seite 4 Wenn Sie das Produkt an einem Ort montieren, der nicht die empfohlenen Bedingungen erfüllt, können Bildqualität, Produktlebensdauer und Aussehen deutlich beeinträchtigt werden. Wenden Sie sich vor der Montierung an LG oder einen qualifizierten Techniker. Stellen Sie das Gerät nicht an staubigen, sehr warmen oder kalten bzw. feuchten Orten sowie an Orten auf, an denen Chemikalien verwendet werden oder Ölnebel vorhanden ist.
  • Seite 5: Sicherheitshinweise Zum Netzadapter Und Zur Verhinderung Von Stromunfällen

    - Ist die Verbindung zu locker, besteht Brand- und Stromschlaggefahr. • Verwenden Sie nur die mitgelieferten Netzkabel und Netzadapter oder solche, die von LG Electronics, Inc. genehmigt wurden. - Die Verwendung nicht genehmigter Produkte kann zu einem Brand oder elektrischen Schlag führen.
  • Seite 6 • Berühren Sie den Netzstecker nicht mit nassen Händen. Falls der Kontakt nass oder mit Staub bedeckt ist, trocknen Sie den Netzstecker vollständig oder reinigen Sie ihn von Staub. - Ansonsten könnten Sie durch Restfeuchtigkeit einen Stromschlag erleiden. • Ziehen Sie den Netzstecker, falls das Produkt für längere Zeit nicht verwendet wird. - Staubschichten können Brände verursachen;...
  • Seite 7: Vorsichtsmaßnahme Beim Bewegen Des Produkts

    Vorsichtsmaßnahme beim Bewegen des Produkts WARNUNG • Vergewissern Sie sich, dass das Produkt ausgeschaltet ist. - Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden. • Vergewissern Sie sich, dass alle Kabel entfernt wurden, bevor das Produkt bewegt wird. - Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden.
  • Seite 8: Wandmontage

    VORSICHT • Stellen Sie keine entflammbaren Substanzen in die Nähe des Produkts und lagern Sie sie nicht in der Nähe. - Durch unsachgemäßen Umgang mit den entflammbaren Substanzen besteht erhöhte Explosions- oder Brandgefahr. • Ziehen Sie vor der Reinigung des Gerätes den Netzstecker ab und wischen Sie es vorsichtig mit einem weichen Tuch ab, um Kratzer zu vermeiden.
  • Seite 9: Lizenz

    LIZENZ Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.
  • Seite 10: Montage Und Vorbereitung

    • SuperSign SW und Benutzerhandbuch - Herunterladen von der Website von LG Electronics: - Besuchen Sie die Website von LG Electronics (www.lgecommercial.com/supersign), und laden Sie die neuste Software für Ihr Modell herunter. • Schäden durch die Verwendung des Geräts in übermäßig staubigen Umgebungen werden nicht von der Garantie gedeckt.
  • Seite 11: Teile Und Tasten

    Teile und Tasten Die Abbildung kann je nach Modell abweichen. 75XF3C Beleuchtungssensor/IR-Empfänger Betriebsanzeige...
  • Seite 12 75XS2C Beleuchtungssensor/IR-Empfänger Bildschirmtasten Betriebsanzeige Beleuchtungssensor: Regelt die Bildschirmhelligkeit, indem die Lichtmenge gemessen wird. IR-Empfänger: Hier empfängt das Gerät die Signale der Fernbedienung. Betriebsanzeige: Diese Anzeige leuchtet rot, wenn der Bildschirm normal funktioniert (eingeschaltet). Befindet sich der Bildschirm im Ruhemodus (Energiesparmodus), wechselt diese Anzeige die Farbe und leuchtet gelb.
  • Seite 13: Befestigen Der Speicherabdeckung

    Befestigen der Speicherabdeckung (Nur für das Modell 75XS2C) Montieren Sie die Abdeckung wie dargestellt mit einer Schraube, um einen Diebstahl des USB Speichers zu verhindern.
  • Seite 14: Portrait Layout

    Portrait Layout Wenn Sie die Installation im Hochformat-Layout durchführen, drehen Sie den Monitor um 90 Grad im Uhrzeigersinn (wenn Sie dem Bildschirm zugewandt sind).
  • Seite 15: Anbringung Und Entfernung Der Lg-Logohalterung

    Entfernung der LG-Logohalterung Legen Sie ein sauberes Tuch auf den Boden, und stellen Sie den Monitor mit nach unten zeigendem Bildschirm darauf ab. Entfernen Sie mithilfe eines Schraubenziehers die Schraube, mit der die LG-Logohalterung unten an der Rückseite des Monitors befestigt ist.
  • Seite 16 Entfernen Sie mithilfe eines Schraubenziehers die Schraube, mit der die LG-Logohalterung unten an der Rückseite des Monitors befestigt ist. Nehmen Sie nach dem Entfernen der Schraube auch die LG-Logohalterung ab. Richten Sie das LG Logo nach dem Loch auf der linken Seite aus, und befestigen Sie die LG-Logohalterung mit einer Schraube.
  • Seite 17: Installation An Einer Wand

    Schrauben, die die Standardlänge überschreiten, können Schäden im Innern des Monitors verursachen. Durch Schrauben, die nicht dem VESA-Standard entsprechen, kann es zu Beschädigungen am Produkt kommen, und der Monitor könnte herunterfallen. LG Electronics übernimmt keine Haftung für Unfälle, die durch Verwendung nicht standardmäßiger Schrauben verursacht wurden.
  • Seite 18 Wenn Sie den Monitor an einer Decke oder Wandschräge montieren, kann er herunterfallen und es kann dadurch zu Verletzungen führen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal, um Unterstützung beim Anbau zu erhalten.
  • Seite 19 Befestigen des Monitors an der Wand (optional) (Nur für das Modell 75XS2C) Setzen Sie die Ringschrauben oder Halterungen und Schrauben an der Rückseite des Monitors ein, und ziehen Sie sie fest. - Wenn an den Ringschraubenpositionen bereits Schrauben eingesetzt sind, entfernen Sie zunächst die anderen Schrauben.
  • Seite 20: Fernbedienung

    FERNBEDIENUNG Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, um den Monitor bestimmungsgemäß verwenden zu können. Um die Batterien einzulegen, öffnen Sie das Batteriefach, legen Sie die Batterien (1,5 V AAA) mit dem und dem Pol entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach.
  • Seite 21 PSM Auswahl des Bildmodus. HOME Aktivieren der Startleiste. W.BAL Öffnet das Menü Weißabgleich. SETTINGS Öffnen der Hauptmenüs oder Speichern Ihrer Eingaben und Beenden von Menüs. S.MENU SuperSign-Menütaste. Navigationstaste Navigiert durch Menüs und Einstellungen. OK Wählt Menüs oder Einstellungen und speichert Ihre Eingaben. BACK Mit dieser Taste können Sie innerhalb der interaktiven Benutzerfunktion einen Schritt zurückgehen.
  • Seite 22: Herstellen Von Verbindungen

    HERSTELLEN VON VERBINDUNGEN Sie können verschiedene externe Geräte mit dem Monitor verbinden. Ändern Sie den Eingangsmodus, und wählen Sie das externe Gerät aus, das Sie anschließen möchten. Weitere Informationen zum Anschluss eines externen Geräts entnehmen Sie bitte dem Handbuch des betreffenden Geräts.
  • Seite 23 HINWEIS • Die bestmögliche Bildqualität erzielen Sie bei Verwendung des Monitors mit einem HDMI-Anschluss. • Verwenden Sie abgeschirmte Schnittstellenkabel mit Ferritkern, z. B. DVI-D-Kabel, die den technischen Standarddaten des Produkts entsprechen. • Wenn Sie den Monitor einschalten, wenn dieser kalt ist, kann das Bild flackern. Dies ist normal. •...
  • Seite 24: Verbinden Mehrerer Monitore

    Verbinden mehrerer Monitore Um verschiedene miteinander verbundene Produkte zu verwenden, schließen Sie ein Ende des Signaleingangskabels (DP-Kabel) am DP Out-Anschluss von Monitor 1 und das andere Ende am DP In-Anschluss des anderen Produkts an. MONITOR 1 MONITOR 2 MONITOR 3 MONITOR 4 HINWEIS • Wenn Sie den Kachelmodus über DVI-D oder HDMI einstellen, können Sie keine HDCP-verschlüsselten Inhalte ansehen.
  • Seite 25: Verwenden Der Eingangsliste

    Verwenden der Eingangsliste HOME → • HDMI1 → HDMI2 → DISPLAYPORT → DVI-D...
  • Seite 26: Fehlerbehebung

    FEHLERBEHEBUNG Es wird kein Bild angezeigt. Problem Lösung Ist das Netzkabel des Geräts • Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist. angeschlossen? Wird die Meldung „Ungültiges Format“ • Das Signal des PCs (Grafikkarte) befindet sich außerhalb des vertikalen angezeigt? oder horizontalen Frequenzbereichs des Geräts.
  • Seite 27 Auf dem Gerät wird ein Nachbild angezeigt. Problem Lösung Wenn das Gerät ausgeschaltet wird, • Wenn Sie über längere Zeit ein Standbild anzeigen, können die Pixel erscheint ein Nachbild. schnell beschädigt werden. Verwenden Sie den Bildschirmschoner. • Wenn nach einem sehr kontrastreichen Bild (schwarzweiß oder grau) ein dunkles Bild auf dem Bildschirm angezeigt wird, kann dies zum Einbrennen von Bildern führen.
  • Seite 28 VORSICHT • Ein Einbrennen von Bildern tritt nicht auf, wenn das Bild auf dem Bildschirm sich ständig bewegt. Es kann jedoch zum Einbrennen kommen, wenn man für längere Zeit ein Standbild anzeigt. Daher ist es empfehlenswert, die folgenden Anweisungen zu beachten, um die Wahrscheinlichkeit eines Einbrennens bei Standbildern zu mindern. Es wird empfohlen, die Anzeige auf dem Bildschirm mindestens einmal alle 12 Stunden zu verändern.
  • Seite 29: Technische Daten

    TECHNISCHE DATEN Die unten aufgeführten Produktspezifikationen können sich aus Gründen der Funktionsverbesserung ohne Vorankündigung ändern. „ “ steht für Wechselstrom (AC), und „ “ bezieht sich auf Gleichstrom (DC). LCD-Bildschirm Bildschirmtyp TFT (Thin Film Transistor) LCD-Bildschirm (Liquid Crystal Display) Videosignal Maximale Auflösung 3840 x 2160 mit 60 Hz - Je nach Betriebssystem oder Grafikkarte wird dies...
  • Seite 30 75XF3C LCD-Bildschirm Pixelpitch 0,429 mm (H) x 0,429 mm (V) Stromquellen Nennleistung AC 100-240 V ~ 50/60 Hz 7,7 A Stromverbrauch Eingeschaltet: 750 W (Typ.) Ruhemodus (DVI-D, HDMI): ≤ 1,0 W Ruhemodus (DISPLAYPORT): ≤ 0,5 W Ausgeschaltet: ≤ 0,5 W Umgebungsbedingungen Temperatur im Betrieb 0 °C bis 50 °C (Ohne direkte Sonneneinstrahlung)
  • Seite 31 HDMI/ DVI-D/ DisplayPort (PC)-Unterstützungsmodus Horizontale Frequenz Auflösung Vertikale Frequenz (Hz) (kHz) 800 x 600 37,879 60,317 1024 x 768 48,363 60,0 1280 x 720 44,772 59,855 1280 x 1024 63,981 60,02 1680 x 1050 65,290 59,954 1920 x 1080 67,5 3840 x 2160 67,5 außer HDMI/ DisplayPort...
  • Seite 32 Lesen Sie vor der Verwendung des Geräts unbedingt die Sicherheitsvorkehrungen durch. Das Modell und die Seriennummer des Geräts befinden sich auf der Rückseite und auf einer Seite des Geräts. Bitte notieren Sie diese Nummern im Falle eines Garantieanspruchs. MODELL Vorübergehende Geräuschentwicklungen beim EIN- oder AUS-Schalten dieses Geräts sind normal.
