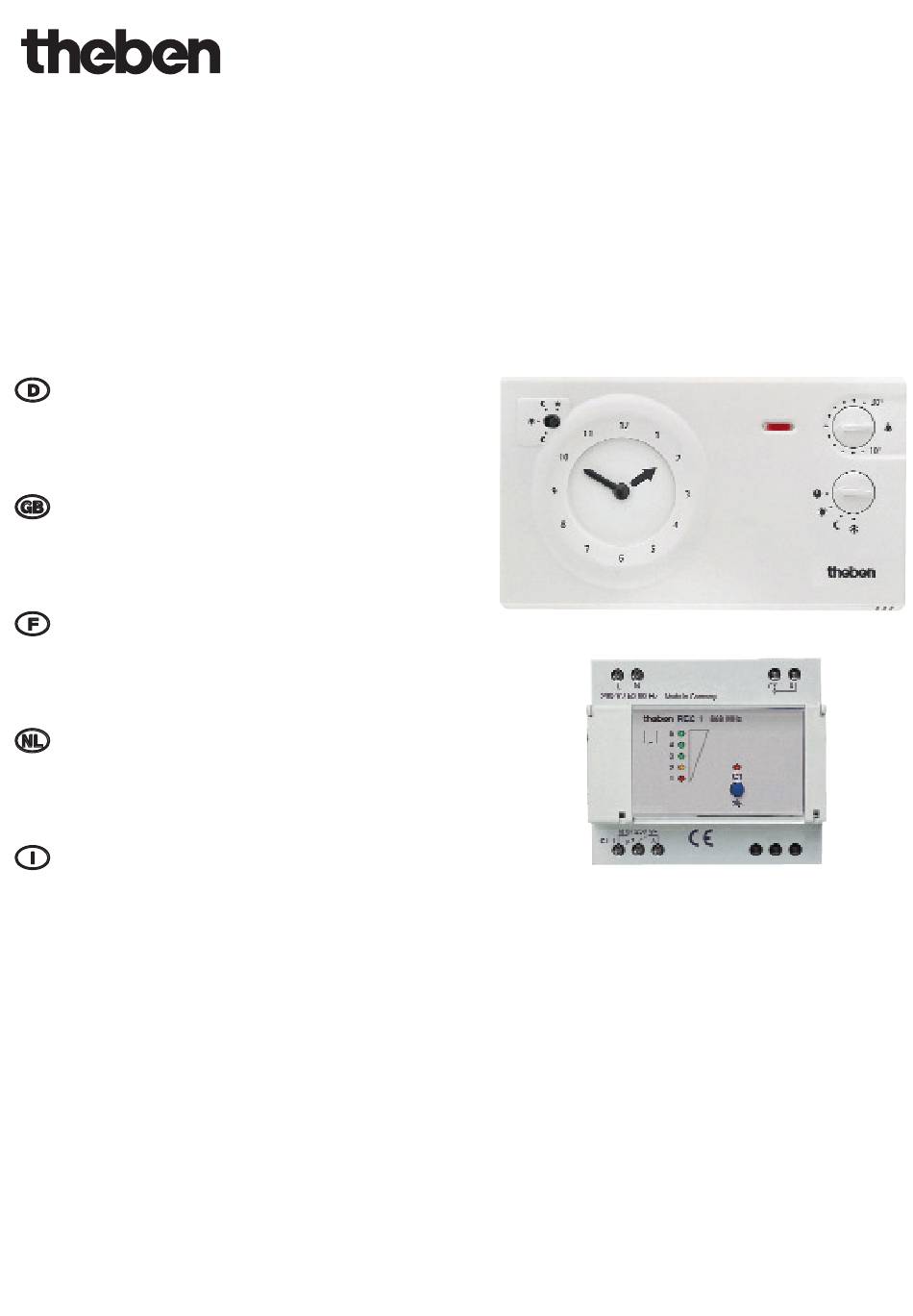

- Seite 1 309 484 01 RAMSES 784 – HF Set 1 784 9 407 784 9 417 Bedienungsanleitung Uhrenthermostat Operating Instructions Clockthermostat Mode d’emploi Thermostat à horloge Gebruiksaanwijzing Klokthermostaat Istruzioni d’uso Cronotermostato...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der analoge Uhrenthermostat RAMSES 784 HF und der Empfänger REC 1 868 MHZ (1-Kanal) eignen sich für die drahtlose Regelung der Raumtemperatur. Der Uhrenthermostat RAMSES 784 HF steuert per Funk zeit- und raumtemperaturab- hängig den Empfänger REC 1. Er darf nur in trockenen Räumen verwendet werden. Der Empfänger wird in der Nähe eines elektrischen Verbrauchers mit einer maximalen Stromaufnahme von 6 A, wie z. - Seite 3 RAMSES 784 HF Tages-/Wochenprogramm umschaltbar mit Schaltreiter Handschalter und Anzeige Normal- r oder Energiesparbetrieb m (Nacht) Blinkt die LED: Batteriewechsel erforderlich Elektronische Rückführung zur Anpassung an die Heizung Lüftungsschlitze im Sockel Einstellung der Normaltemperatur r (Tag) Programmwahlschalter (Normalbetrieb in Pos. AUTO n ) oder dauernd Normal- r oder Energiesparbetrieb m , Frostschutzbetrieb +6 °C f Temperaturabgleich zur Anpassung an die örtlichen Gegebenheiten Einstellung der Absenktemperatur m (Energiesparprogramm)
-
Seite 4: Montage Und Elektrischer Anschluss
Montage und elektrischer Anschluss -> Nur zur Montage auf nicht leitenden und ebenen Untergrund geeignet. 1. Frontdeckel nach unten klappen. 2. Mit einem Schraubendreher den Verschluss 11 in Pos. drehen. 3. Den grauen Sockel vom Reglerteil abheben. 4. Sockel an einer Innenwand, an der die Luft ungehindert zirkulieren kann (ca. 1,5 m über dem Fußboden), befestigen. - Seite 5 Der Uhrenthermostat ist batteriebetrieben. Je nach Schalthäufigkeit müssen die Batterien nach ca. 12 Monaten gewechselt werden. Erstinbetriebnahme: 1 1 . . Polung der Batterien beachten. 2 2 . . Batterien in das Batteriefach legen. Die Batterieüberwachung erfolgt bei jedem Wechsel des Heizprogrammes bzw.
- Seite 6 Der Anschluss erfolgt an den Klemmen 1, 2, 3. * Umwälzpumpe, thermischer Stellantrieb etc. -> Für den Anschluss eines Heizkessels (Gas/Öl) die Anschlussklemmen 1-2 verwenden (gemäß Herstelleran- gaben). Inbetriebnahme und Bedienung Bei der Inbetriebnahme des RAMSES 784 HF den nächsten Schritten folgen. R R E E C C 1 1 1.
- Seite 7 Der Uhrenthermostat sendet 15 min lang regelmäßig ein Signal von 3 s. Die Pegelanzei- ge am Empfänger und die Zustandsanzeige des Kanals leuchten. Während der Testphase kann der Standort des Reglers und die Empfangsgüte optimiert werden. Die Relais wer- den nicht geschaltet. ->...
- Seite 8 6. Neu codieren 6. Neu codieren In einer Wohneinheit können mehrere Geräteeinheiten verwendet werden, ohne sich gegenseitig negativ zu beeinflussen. Codieren von Kanal 1 (z. B. Raum 1) -> Taste C1 von REC 1 ( ca. 5 s ) drücken. Die LED von C1 blinkt für ca. 10 s. In dieser Zeit muss die Funktion Codierung auf den Uhrenthermostat ausgeführt werden.
-
Seite 9: Aktuelle Uhrzeit Oder Sommer-/Winterzeitkorrektur Einstellen
14°° z. B. 14°° Uhr 2 °° Aktuelle Uhrzeit oder Sommer-/Winterzeitkorrektur einstellen -> Den großen Zeiger im oder gegen den Uhrzeigersinn drehen, bis die aktuelle Uhrzeit angezeigt wird. Beachten Sie: z. B. 14°° Uhr, nicht 2°° Uhr! 20 °C Normalprogramm 16 °C Energiesparprogramm Handschalter/ Schaltungsvorwahl in Stellung... - Seite 10 2 2 0 0 M M i i n n . . 5 5 M M i i n n . . Beispiel: täglich von 6°° Uhr bis 8°° Uhr Normalprogramm r - - > > Den roten Reiter auf 6°° Uhr stellen. - - >...
- Seite 11 - - > > Den Skalenring aufsetzen, bis er hörbar einrastet. 16 °C 20 °C z. B. V = Fr, fr, ve, vr, theben Nr. theben Nr. 9 343 236 9 343 111 Beispiel Wochenprogramm mit Normaltemperatur r von Mo–Fr: 4°° – 8°° Uhr und 16°° – 20°°, Sa: 8°° – 0°°, So: 8°° – 20 °°...
-
Seite 12: Einstellung Durch Die Fachkraft
Einstellung durch die Fachkraft Elektronische Rückführung Der Uhrenthermostat ist werksseitig auf die üblichen Heizungsanlagen eingestellt. Wird durch die Heizungsanlage eine Anpassung notwendig, dann am Drehknopf 4 die emp- fohlene Einstellung wählen. Pos 1: für Fußbodenheizung/ Bimetallmischer/ Ölbrenner Pos 2: für langsames Mischventil Pos 3: für Umwälzpumpe/ schnelles Mischventil Pos 4:... -
Seite 13: Technische Daten
Technische Daten RAMSES 784 HF Batterie: 2 x 1,5 V (Alkaline LR6) Hysterese: ca. 0,4–1,2 K Batterielebensdauer: ca. 1 Jahr Schutzart: IP 20 nach EN 60529 Schutzklasse: III nach EN 60730-1 Umgebungstemperatur: 0 °C–40 °C RS Typ 1 nach EN 60730-2-9 / EN 60730-1 Verschmutzungsgrad: REC 1 (868 MHZ) Betriebsspannung:... - Seite 14 Theben AG Hohenbergstr. 32 72401 Haigerloch DEUTSCHLAND Fon +49 (0) 74 74/6 92-0 Fax +49 (0) 74 74/6 92-150 Service Fon +49 (0) 74 74/6 92-369 Fax +49 (0) 74 74/6 92-207 hotline@theben.de Addresses, telephone numbers etc. at www.theben.de...
