Kieback&Peter DDC4200 Produktbeschreibung

Ausgabe 2014-08-20
Produktbeschreibung

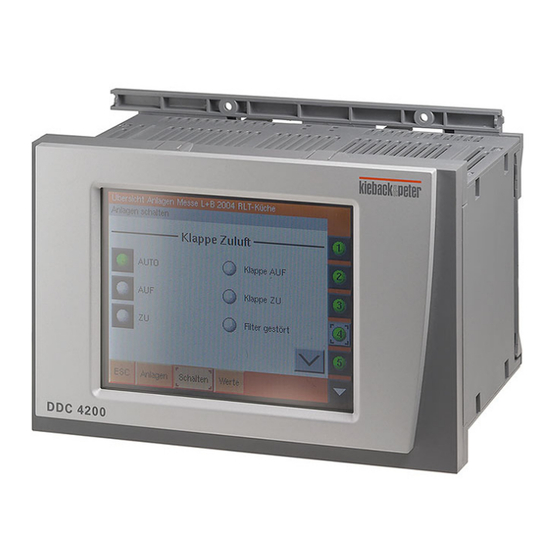

DDC4200 Automationsstation mit Bedienfunktion
Anwendung
Farb-Touchscreen mit BACnet-Kommunikation
■ Autonome Station mit Bedienfunktion für Regel-, Optimie-
rungs-, Steuerungs- und Überwachungsfunktionen
■ Hochwertiges Farbdisplay nach Industriestandard mit
LED-Hinterleuchtung
■ Integrierter TouchScreen zur intuitiven, nutzerdefinierten
Bedienung über individuell erstellbare Anlagenstrukturen
■ Für jeden Parameter kundenspezifische Klartexte möglich
■ Direktanschluss der Ein- und Ausgangssignale
■ 12 DDC-Regelanlagen für Heizung und Lüftung, erweiterbar durch Softwareobjekte
■ SPS-Funktionen frei und als feste Makros (Hardwareobjekte)
■ Softwareobjekte zur Steigerung der Energieeffizienz und Energieoptimierung
■ Wochen- und Jahresprogramme, batteriegepufferte Uhr
■ Kommunikation
- Über TCP/IP, Ethernetkabel (min. Cat5, 10/100 Mbit) damit Nutzung
bestehender Infrastruktur möglich
- Integrierte Fernbedienung durch PC mit Browser ohne Zusatzsoftware oder mobile Endgeräte
- Natives BACnet nach DIN EN ISO 16484-5, BACnet-IP und BACnet MS/TP
- Bis zu 99 Automationsstationen DDC4000 im bidirektionalen Datenaustausch
- Komplette Bedienung des gesamten Automationssystems DDC4000 von jeder angeschlossenen Auto-
mationsstation (Remote Control) ohne Zusatzgerät
■ 2 Busse (Basis CAN) umschaltbar zwischen Schaltschrankbus und Feldbus zum Anschluss bis zu 63 Feldbus-
modulen FBM/FBU/FBR oder DDC110 oder bis zu 16 Schaltschrankbusmodulen BMD/BMA oder SBM
■ Störmeldespeicher, Ereignisprotokollierung mit Datum und Uhrzeit, kommende und gehende Meldungen
werden gespeichert.
■ Weiterleitung von Meldungen auf Drucker, FAX, GSM-SMS und E-Mail.
■ Trendwertspeicher für max. 20.000 Trendpunkte.
■ Konfiguration durch Nutzung von moderner, effektiver Objektstruktur. Damit erheblich verringerter Projektie-
rungsaufwand.
■ Betriebssystem Embedded Linux für bewährten, stabilen Einsatz
■ Funktionskompatibel mit dem Kieback&Peter Automationssystem DDC3000
■ Bedienung der DDC3000 von DDC4000 möglich.
■ Permanente Systemüberwachung der Buskommunikation und aller angeschlossenen DDC-Komponenten,
Datenaustausch bidirektional möglich.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Technische Daten................................................................................................................................................3
Abmessungen......................................................................................................................................................4
Einbaumaße ........................................................................................................................................................5
Zubehör (nicht im Lieferumfang enthalten)..........................................................................................................5
Anschluss ..............................................................................................................................................................5
Installation..............................................................................................................................................................7
Montage.................................................................................................................................................................8
Änderungen vorbehalten - Contents subject to change - Sous réserve de modifications - Reservado el derecho a modificación - Wijzigingen
voorbehouden - Con riserva di modifiche - Innehåll som skall ändras - Změny vyhrazeny - Zmiany zastrzeżone - Возможны изменения -
A változtatások jogát fenntartjuk -
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
Datenblatt 2.60-10.200-01-DE
DDC4200
Seite
A
