Montageanleitung für Shadow SH EC 22 Megasonic
Schalllochvorverstärkersystem mit Mikrophon und
Piezo-Tonabnehmer
11. Schrauben Sie am Stereoendknopf die Gurtmutter ab, entfernen Sie die darunterliegende Sechskanntmutter und die
Beilagscheibe (vgl. Abb. 1).
12. Führen Sie den Stereo-Endknopf durch das Schallloch in die
Bohrung ein. Passen Sie diesen mit Hilfe der Innenmutter (und den
inneren Beilagscheiben) an die Dicke des Innenklotzes an und be-
festigen sie .

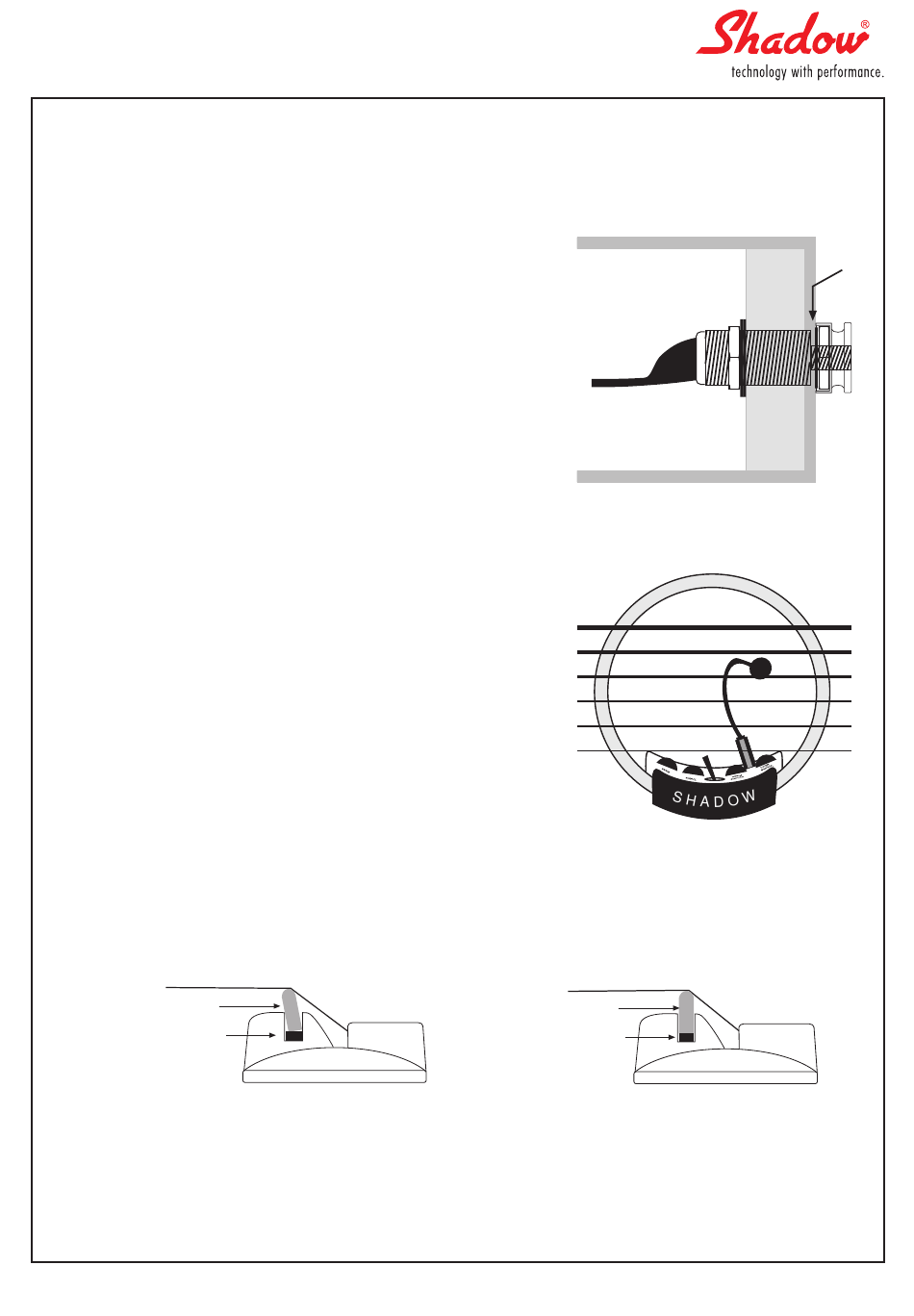

WICHTIG: Der Übergang vom dickeren auf das dünnere Gewinde
sollte 0,5 mm tiefer liegen als die Zargenaußenseite
(siehe Abb. 4, Pfeil).
13. Die äußere Beilagscheibe auflegen und die Sechskantmutter mit
einem 12er Schlüssel festziehen. Wenn der Endknopf fest in der
Gitarre sitzt, die Gurtmutter wieder aufschrauben.
14. Legen Sie eine 9-Volt Batterie in den Preamp ein.
15. Stecken Sie den Miniklinkenstecker des Steg-Pickups in die
"IN"-Buchse sowie den Endknopfklinkenstecker in die "OUT"-Buchse
am Preamp.
16. Der Preamp wird am Schallloch zu Diskantsaite (hohe e-Saite) hin
montiert (siehe Abb. 5). Schieben Sie den Vorverstärker mit der
Gummiführung über die Kante des Schalllochs.
Achten Sie darauf, dass die klebende Fläche erst dann die Unterseite
der Decke berührt, wenn der Preamp vollständig auf der Schall-
lochkante sitzt. Drücken Sie den Preamp mit dem Klettband gegen
die Decke. Wenn der Preamp abmontiert werden sollte, bleibt eine
Seite des Klettverschlusses auf der Gitarrendecke.
17. Stecken Sie das Mikrophon in die Buchse auf der Frontseite des Preamp.
18. Montieren Sie die Original-Stegeinlage wieder und stimmen Sie das Instrument. Achten Sie darauf, dass die Saiten
die Stegeinlage nicht nach vorne ziehen (vgl. Abb. 6 und 7).
Gitarrensaite
Stegeinlage
Abb. 6
Tonabnehmer
19. Der Verstärker ist automatisch einschaltet, sobald ein Kabel in den Stereoendknopf gesteckt wird.
20. Auch wenn der Stromverbrauch bei nur 2,8 mA liegt, empfehlen wir, das Kabel nach Beendigung des Spielens
wieder herauszuziehen, um die Batterie zu schonen.
Shadow Elektroakustik
Peter-Haendel Straße 2
91334 Hemhofen · Germany
Falsch
Gitarrensteg
Fax:
+49 - 91 95 - 92 99 30
eMail: info@shadow-electronics.com
Gitarrendecke
Abb.4
Gitarrenboden
Abb. 5
Gitarrensaite
Stegeinlage
Abb. 7
Tonabnehmer
Shadow Electronics of America Inc.
17791 Alexander Run
Fax:
Jupiter, FL 33478 U.S.A.
eMail: jjmelch@shadow-pickups.com
Klotz
Richtig
Gitarrensteg
(561) 743 0460
